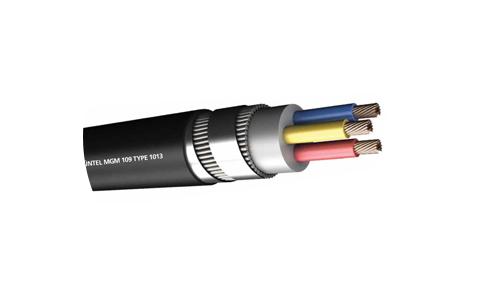

MGM TYPES

Используется как фиксированный монтажный кабель для питания машин и оборудования.

ПРОВОДНИК: электролитический, многопроволочный, медный провод IEC 60228, класс 1 или 2
ИЗОЛЯЦИЯ: ПВХ
СХЕМА: Все жилы кладутся в контакт друг с другом.
ПОКРЫТИЕ: Состав постельного белья на основе ПВХ.
БРОНЯ: Гибкая броня из оцинкованной стали.
СЕПЕРАТОР: Оцинкованная стальная лента (опция).
НАРУЖНАЯ ОБОЛОЧКА: Специальный ПВХ пластикат.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 109/1983
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 600/1000 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Cross Section				2×1,5			2×2,5			2×4		2×6		2×10			2×16
MGM 109 TYPE 101
Conductors
Number and cross section		mm2		2×1,5			2×2,5			2×4		2×6		2×10			2×16
Insulation thickness		mm		0.8			0.8			0.8		0.8		1.0			1.0
Cable details
Radial thickness of inner sheath		mm		0.8			0.8			0.8		0.8		0.8			0.8
Inner sheath diameter		mm		7.0			8.2			10.2		11.3		14.0			15.8
Size of armour		mm		1/0,9			1/0,9			1/0,9		1/0,9		1/1,25			1/1,25
Radial thickness of outer sheath		mm		1.3			1.4			1.4		1.5		1.6			1.6
Min. overall diameter		mm		9.7			11.1			13.1		14.5		18.1			19.9
Max. overall diameter		mm		13.7			15.1			17.1		18.5		22.1			23.9
Min. bending radius		mm		124			136			154		167		199			216
Appx. cable weight		kg/km		320			395			480		620		950			1.28
Copper weight		kg/km		30			50			80		120		220			380
Electrical details
«Continuous current rating at 25°C Ambient»		A		18			26			34		44		61			82
Max. DC resistance at 20°C
Conductors		Ω /km		12.1			7.41			4.61		3.08		1.83			1.15
Armour		Ω /km		20.17			12.30			7.68		5.13		3.05			1.92
Cross Section			3×1,5		3×2,5	3×4		3×6	3×10		3×16	3×25	3×35		3×50	3×70		3×95
MGM 109 TYPE 101
Phase and Earth Conductors
Number and cross section	mm2		3×1,5		3×2,5	3×4		3×6	3×10		3×16	3×25	3×35		3×50	3×70		3×95
Insulation thickness	mm		0.8		0.8	0.8		0.8	1.0		1.0	1.2	1.2		1.4	1.4		1.6
Cable details
Radial thickness of inner sheath	mm		0.8		0.8	0.8		0.8	0.8		0.8	1.0	1.0		1.0	1.2		1.2
Inner sheath diameter	mm		7.4		8.8	10.9		12.0	15.0		16.6	20.3	22.5		26.2	30.0		34.8
Size of armour	mm		1/0,9		1/0,9	1/0,9		1/1,25	1/1,25		1/1,25	1/1,60	1/1,60		1/1,80	1/2,0		1/2,0
Radial thickness of outer sheath	mm		1.4		1.4	1.4		1.5	1.6		1.6	1.7	1.8		1.9	2.0		2.1
Min. overall diameter	mm		9.7		11.1	13.1		14.5	18.1		20.7	25.3	27.9		32.2	36.4		41.6
Max. overall diameter	mm		13.7		15.1	17.1		18.5	22.1		24.7	29.3	31.9		36.2	40.4		45.6
Min. bending radius	mm		124		136	154		167	199		223	264	288		326	364		411
Appx. cable weight	kg/km		350		420	560		780	1.12		1.4	2.15	2.45		3.4	4.42		5.8
Copper weight	kg/km		45		75	120		190	310		530	810	1.16		1.72	2.34		3.2
Electrical details
«Continuous current rating at 25°C Ambient»	A		18		26	34		44	61		82	108	135		168	207		250
Max. DC resistance at 20°C
Phase and earth conductors	Ω /km		12.1		7.41	4.61		3.08	1.83		1.15	0.727	0.524		0.387	0.268		0.193
Armour	Ω /km		20.17		12.30	7.68		5.13	3.05		1.92	1.21	0.873		0.645	0.447		0.322
Cross Section			4×1,5		4×2,5	4×4		4×6	4×10		4×16	4×25	4×35		4×50	4×70		4×95
MGM 109 TYPE 1014
Phase and Earth Conductors
Number and cross section	mm2		4×1,5		4×2,5	4×4		4×6	4×10		4×16	4×25	4×35		4×50	4×70		4×95
Insulation thickness	mm		0.8		0.8	0.8		0.8	1.0		1.0	1.2	1.2		1.4	1.4		1.6
Cable details
Radial thickness of inner sheath	mm		0.8		0.8	0.8		0.8	0.8		1.0	1.0	1.0		1.2	1.2		1.2
Inner sheath diameter	mm		8.1		9.5	11.9		13.2	16.5		18.7	22.6	25.0		29.6	33.4		38.7
Size of armour	mm		1/0,9		1/0,9	1/1,25		1/1,25	1/1,25		1/1,60	1/1,60	1/1,60		1/2,0	1/2,0		1/2,0
Radial thickness of outer sheath	mm		1.4		1.4	1.5		1.5	1.6		1.7	1.8	1.9		2.0	2.1		2.2
Min. overall diameter	mm		11.0		12.5	15.8		17.2	20.8		23.9	28.0	30.6		36.2	40.2		45.7
Max. overall diameter	mm		15.0		16.5	19.8		21.2	24.8		27.9	32.0	34.6		40.2	44.2		49.7
Min. bending radius	mm		135		149	179		191	224		252	288	312		362	398		448
Appx. cable weight	kg/km		420		500	750		820	1.35		1.9	2.61	3.1		4.3	5.4		7
Copper weight	kg/km		60		100	160		240	400		660	1.05	1.46		2.09	3.01		4.1
Electrical details
«Continuous current rating at 25°C Ambient»	A		18		26	34		44	61		82	108	135		168	207		250
Max. DC resistance at 20°C
Phase and earth conductors	Ω /km		12.1		7.41	4.61		3.08	1.83		1.15	0.727	0.524		0.387	0.268		0.193
Armour	Ω /km		20.17		12.30	7.68		5.13	3.05		1.92	1.21	0.873		0.645	0.447		0.322
