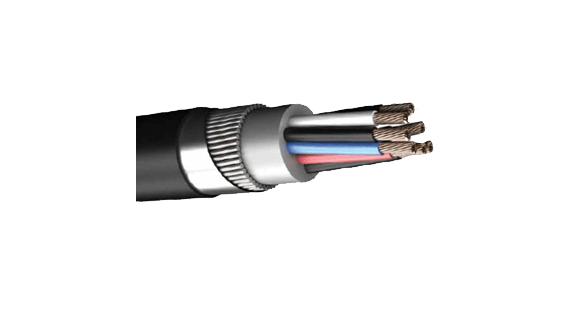

MGM TYPES

Применяется как одиночный и телефонный кабель в стационарных уствновках.

ПРОВОДНИК: электролитический, многопроволочный, луженый медный провод IEC 60228, класс 1 или 2
ИЗОЛЯЦИЯ: ПВХ
СХЕМА: Al / жилы / помогают контактировать друг с другом. Кабины телефонной связи обслуживаются парами.
ПОКРЫТИЕ: Состав оболочки на основе ПВХ.
БРОНЯ: 2 слоя бронирования/оцинкованная пластина/ стальной прут
СЕПЕРАТОР: Оцинкованная сталь / лента (по запросу).
НАРУЖНАЯ ОБОЛОЧКА: Специальный ПВХ пластикат.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 110/1984
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 110 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 1 кВ

ОДНОБРОНИРОВАННЫЙ      СИГНАЛЬНЫЙ КАБЕЛЬ          MGM 110
Номинальное сечение		2 × 1,5	4 × 1,5	7 × 1,5	10 × 1,5	12 × 1,5	14 × 1,5	19 × 1,5	37 × 1,5	61 × 1,5	91 × ​​1,5
Дирижеры
Количество и сечение	мм2	2 × 1,5	4 × 1,5	7 × 1,5	10 × 1,5	12 × 1,5	14 × 1,5	19 × 1,5	37 × 1,5	61 × 1,5	91 × ​​1,5
Скручивание	мм	7 / 0,5
Диаметр проводника	Имя. мм	1:50
Толщина изоляции	мм	0,5
Диаметр сосуда	мм	2,36 (мин.) - 2,64 (макс.)
Детали кабеля
Радиальная толщина внутренней оболочки	мм	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.2	1.2	1.4
Диаметр брони	мм	1 / 0,9	1 / 0,9	1 / 0,9	1 / 1,25	1 / 1,25	1 / 1,25	1 / 1,25	1 / 1,6	1 / 1,6	1 / 2,0
Радиальная толщина внешней оболочки	мм	1.4	1.5	1.5	1.6	1.6	1.6	1,7	1,8	2.0	2.2
Мин. диаметр кабеля	мм	11,6	12,8	14,2	17,7	18,1	18,6	20,2	26,5	32,1	38,5
Максимум. диаметр кабеля	мм	13,0	14,4	15,8	19,3	19,7	20,6	22,2	28,9	34,5	41,3
Мин. радиус изгиба	мм	104	116	127	155	158	165	178	232	276	331
Приблизительный вес кабеля	кг / км	320	395	500	780	850	920	1,100	1 900	2 740	4 050
Медный вес	кг / км	30	60	105	150	180	210	280	540	880	1,315
ОДНОБРОНИРОВАННЫЙ ТЕЛЕФОННЫЙ КАБЕЛЬ MGM 110
Номинальное сечение		1x2x1,5	2x2x1,5	4x2x1,5	7x2x1,5	10x2x1,5	12x2x1,5	19x2x1,5	27x2x1,5	30x2x1,5	37x2x1,5	48x2x1,5	61x2x1,5
Дирижеры
Количество и сечение	мм2	1x2x1,5	2x2x1,5	4x2x1,5	7x2x1,5	10x2x1,5	12x2x1,5	19x2x1,5	27x2x1,5	30x2x1,5	37x2x1,5	48x2x1,5	61x2x1,5
Скручивание	мм	7 / 0,5
Диаметр проводника	Имя. мм	1:50
Толщина изоляции	мм	0,5
Диаметр сосуда	мм	2,36 (мин.) - 2,64 (макс.)
Детали кабеля
Радиальная толщина внутренней оболочки	мм	1.0	1.0	1.0	1.0	1.2	1.2	1.2	1.4	1.4	1.4	1.4	1.6
Диаметр брони	мм	1 / 0,9	1 / 0,9	1 / 1,25	1 / 1,25	1 / 1,6	1 / 1,6	1 / 1,6	1 / 2,0	1 / 2,0	1 / 2,0	1 / 2,0	1 / 2,5
Радиальная толщина внешней оболочки	мм	1.4	1.5	1.5	1.6	1,7	1,7	1,8	2.0	2.0	2.1	2.3	2,4
Мин. диаметр кабеля	мм	11,6	12,8	17,6	20,5	26,0	26,5	30,5	36,9	37,0	40,8	46,1	51,3
Максимум. диаметр кабеля	мм	13,0	14,4	19,3	22,5	28,0	28,9	32,9	39,5	39,6	43,6	48,9	54,5
Мин. радиус изгиба	мм	104	116	155	180	224	232	264	316	317	349	392	436
Приблизительный вес кабеля	кг / км	320	395	690	900	1,350	1,460	2 000	2 800	3 000	3450	4 160	5 500
Медный вес	кг / км	30	60	120	210	290	350	550	780	870	1,070	1,390	1,760
