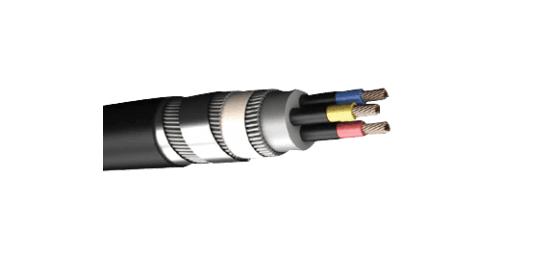

MGM 118 TYPE 6020
Производитель —
Оценка (средняя 0)
Используется в качестве стационарного инсталляционного кабеля для питания машин и оборудования.
ПРОВОДНИК: электролитический, многопроволочный, медный провод IEC 60228, класс 1 или 2
ИЗОЛЯЦИЯ: ПВХ
СЕПЕРАТОР: полупроводниковый слой
СХЕМА: Алюминиевые...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MGM 118 TYPE 6020
Используется в качестве стационарного инсталляционного кабеля для питания машин и оборудования.
ПРОВОДНИК: электролитический, многопроволочный, медный провод IEC 60228, класс 1 или 2 ИЗОЛЯЦИЯ: ПВХ СЕПЕРАТОР: полупроводниковый слой СХЕМА: Алюминиевые жилы укладываются в контакте друг с другом. ПОКРЫТИЕ: Состав оболочки на основе ПВХ. БРОНЯ: Два слоя гальванизированной стальной брони. СЕПЕРАТОР: Оцинкованная сталь / лента (опция). НАРУЖНАЯ ОБОЛОЧКА: Специальный ПВХ пластикат.
СТАНДАРТЫ RELA TED: MGM 109/1983 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3800/6600 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 17 кВ
| Cross Section | 3×16 | 3×25 | 3×35 | 3×50 | 3×70 | 3×95 | 3×120 | 3×150 | 3×185 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Phase and Earth Conductors | ||||||||||
| Number and cross section | mm2 | 3×16 | 3×25 | 3×35 | 3×50 | 3×70 | 3×95 | 3×120 | 3×150 | 3×185 |
| Conductor diameter | Nam.mm | 4.90 | 6.10 | 7.10 | 8.40 | 10.00 | 11.80 | 13.30 | 15.20 | 17.00 |
| lnsulation thickness | mm | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| Cable details | ||||||||||
| Radial thickness of inner sheath | mm | 1.4 | 1.8 | 1.8 | 1.8 | 1.8 | 2.2 | 2.2 | 2.2 | 2.6 |
| lnner sheath diameter | mm | 30.0 | 34.0 | 36.5 | 37.9 | 40.7 | 44.7 | 48.6 | 52.7 | 56.9 |
| Size of armour | mm | 1/1,6 | 1/2,0 | 1/2,0 | 1/2,0 | 1/2,0 | 1/2,5 | 1/2,5 | 1/2,5 | 1/2,5 |
| Radial thickness of outer sheath | mm | 2.1 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 |
| Min. overall diameter | mm | 38.7 | 43.9 | 46.2 | 49.2 | 52.9 | 59.7 | 63.2 | 67.4 | 72.3 |
| Max. overall diameter | mm | 42.7 | 47.9 | 50.2 | 53.2 | 56.9 | 63.7 | 67.2 | 71.4 | 76.3 |
| Min. bending radius | mm | 427 | 479 | 502 | 532 | 569 | 637 | 672 | 714 | 763 |
| Appx. cable weight | kg/km | 4,450 | 5,850 | 6,500 | 7,400 | 8,550 | 11,250 | 12,550 | 14,200 | 16,300 |
| Copper weight | kg/km | 461 | 720 | 1,008 | 1,440 | 2,086 | 2,836 | 3,706 | 4,820 | 6,078 |
| Electrical details | ||||||||||
| «Continuous current rating at 25°c Ambient» | A | 86 | 110 | 135 | 160 | 200 | 245 | 285 | 325 | 370 |
| Max. DC resistance at 20°C | ||||||||||
| Phase and earth conductors | Ω/km | 1.15 | 0.727 | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Armour | Ω/km | 1.53 | 0.969 | 0.699 | 0.516 | 0.357 | 0.257 | 0.204 | 0.165 | 0.132 |
