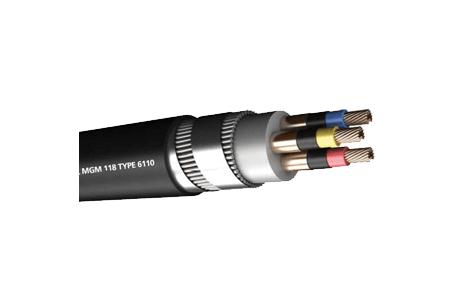

MGM TYPES

Используется в качестве стационарного инсталляционного кабеля для питания машин и оборудования.

ПРОВОДНИК: электролитический, многопроволочный, медный провод IEC 60228, класс 1 или 2
ИЗОЛЯЦИЯ: ПВХ
СЕПЕРАТОР: полупроводниковый слой
ЭКРАН: жилы индивидуально экранированы медной лентой
СХЕМА: Все жилы кладутся в контакт друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе ПВХ.
БРОНЯ: Броня из оцинкованной стали.
СЕПЕРАТОР: Оцинкованная стальная лента (опция).
НАРУЖНАЯ ОБОЛОЧКА: Специальный ПВХ пластикат.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 109/1983
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3800/6600 В
НАПРЯЖЕНИЕ ТЕСТА: 10 кВ

Номинальное сечение		3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150	3 × 185
Фаза и заземление
Количество и сечение	мм2	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150	3 × 185
Диаметр проводника	Ном. Мм	4,90	6.10	7.10	8,40	10.00	11,80	13.30	15.20	17.00
Толщина изоляции	мм	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4
Детали кабеля
Радиальная толщина внутренней оболочки	мм	1.4	1,8	1,8	1,8	1,8	2.2	2.2	2.2	2,6
Внутренний диаметр оболочки	мм	31,0	35,0	37,5	38,9	41,7	45,7	49,6	53,7	57,9
Диаметр брони	мм	1 / 1,6	1 / 2,0	1 / 2,0	1 / 2,0	1 / 2,0	1 / 2,5	1 / 2,5	1 / 2,5	1 / 2,5
Радиальная толщина внешней оболочки	мм	2.0	2.1	2.2	2.2	2.3	2,5	2,6	2,6	2,8
Мин. диаметр кабеля	мм	35,0	39,5	43,0	44,0	47,5	53,5	57,0	61,0	67,5
Максимум. диаметр кабеля	мм	39,0	43,5	47,0	48,0	51,5	57,5	61,0	65,0	71,5
Мин. радиус изгиба	мм	390	435	470	480	515	575	610	650	715
Приблизительный вес кабеля	кг, лкм	2 950	3 860	4 450	5,450	6850	8 900	10 380	12,150	14 700
Медный вес	кг, лкм	631	900	1,208	1,750	2,466	3 336	4226	5 270	6 498
Электрические значения
«Допустимая длительная токовая нагрузка при 25 ° C»	А	94	125	150	175	220	265	305	345	390
При 20 ° C макс. Сопротивление постоянному току
Фазовый и заземляющий проводники	Ом / км	1,15	0,727	0,524	0,387	0,268	0,193	0,153	0,124	0,0991
Броня	Ом / км	1,92	1,21	0,873	0,645	0,447	0,322	0,255	0,207	0,165
