Установки для перекачивания, фильтрации и охлаждения масла

Современные предприятия, использующие в своих процессах приборы учета (расходомеры, уровнемеры), заинтересованы в точном учете расхода масла.

Точные и надежные системы дозирования необходимы для дорогостоящих жидкостей, и особенно для нефтепродуктов.

Дозаторы оснащаются расходомерами в двух вариантах — с функцией задания дозы и управления насосами и клапанами либо просто в виде счетчика расходомера, для измерения количества перекаченной жидкости. По заказу — Взрывозащищенное исполнение, в соответствии с требованиями Atex.

Насос подбирается в зависимости от типа масла и условий эксплуатации. Производительность от 5 литров минуту до 1000 литров в минуту. Наши заказчики обычно заказывают дозаторы  с производительностью 10, 25, 50, 100, 200 и 300 литров в минуту.

Надежная клавиатура, позволяет легко и удобно управлять процессом отпуска или дозирования жидкостей. Блокировка клавиатуры.

Устройство и принцип действия дозатора

Устройство дозатора

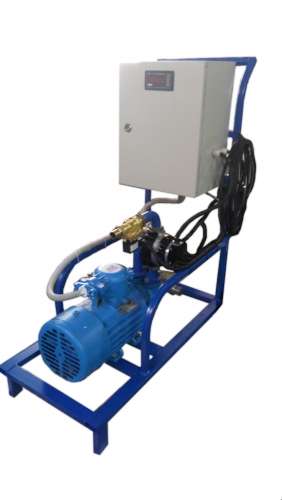

Дозатор состоит из трех функциональных блоков: Перекачивания; измерения; управления.

Блок перекачивания состоит из насосов перекачивания или насосов — дозаторов.

Блок измерения предназначен для измерения расхода жидкости, формирования и передачи сигнала о текущем значении расхода в блок управления.

Блок управления состоит из контроллера, дисплея с кнопочной панелью, комплекта электроавтоматики (реле, автоматы защиты, пускатели, и.т.д.) и отсечного клапана. Блок управления в своем составе может иметь один или два отсечных клапана в зависимости от схемы налива.

Принцип действия

Модуль перекачивания и дозирования масла может работать в автоматическом и ручном режиме. В автоматическом режиме отпуск дозы производится по сигналу от устройств, не входящих в состав дозатора. В ручном режиме отпуск дозы производится по сигналу с кнопочной панели. После подачи сигнала на отпуск дозы блок управления включает насос открывает клапан и начинает получать информацию по расходу от расходомера. По достижении заданной дозы контроллер закрывает клапан и останавливает насос.

КОМПЛЕКТ ПОСТАВКИ

1. Блок измерения и управления, расходомер, клапан, насос, фильтр, раздаточный кран, рукава, несущая панель, корпус.

2. Паспорт, Руководство по эксплуатации.

3. Упаковка.
