Сетевые компоненты для Industrial Ethernet

• Простая технология подключения (методом прокалывания изоляции жил) 8-жильных Industrial Ethernet FC TP кабелей категории 6
• Безошибочный монтаж, благодаря хорошей видимости контактных соединений
• Промышленное исполнение
  • прочный металлический корпус
  • откидная крышка, обеспечивающая в закрытом состоянии защиту от проникновения пыли
• Монтаж на стандартную профильную шину DIN или настенный монтаж. Степень защиты IP40. Установка внутри или снаружи шкафов управления
• Надежные контактные соединения с жилами и экраном кабеля
• Специальный рельеф укладки кабеля в корпусе соединителя, исключающий возможность приложения тяговых усилий к контактным соединениям
• Съемные вставки:
  • вставка IE FC RJ45 2FE для 2 подключений Fast Ethernet
  • вставка IE FC RJ45 1GE для одного подключения гигабитного Ethernet
  • вставка IE FC RJ45 Power для одного подключения Fast Ethernet и одного подключения цепи питания =24 В

• Простой и безошибочный монтаж благодаря наличию ножевых контактов с цветной маркировкой
• Быстрая установка на 8-жильные Industrial Ethernet FC TP кабели
• Высокая универсальность, обеспечиваемая применением съемных вставок
  (получение двух интерфейсов 10/100 Мбит/с, одного интерфейса 1000 Мбит/с или комбинированного интерфейса 100 Мбит/с и цепи питания =24 В)
• Диапазон рабочих температур от -20 до +70 °C
• Надежное электрическое соединение с экраном
• Специальный профиль для укладки кабеля в корпусе, исключающий возможность приложения тяговых усилий к контактным соединениям
• Защита инвестиций. Возможность перехода от 100 к 1000 Мбит/с сетям путем замены съемной вставки

8-жильные кабели SIMATIC NET находят применение в промышленных и офисных сетях Ethernet со скоростью передачи данных 10/100/1000 Мбит/с. Один 8-жильный кабель позволяет получать 2 канала связи сети Fast Ethernet (100 Мбит/с) или один канал связи со скоростью передачи 1000 Мбит/с. Это обеспечивает возможность простого перехода от 4-жильной Industrial Ethernet FastConnect TP кабельной системы к 8-жильной гигабитной кабельной системе.

Модульный соединитель IE FC RJ45 может комплектоваться съемными вставками трех типов:

• IE FC RJ45 2FE с
  2 гнездами RJ45 для 100 Мбит/с систем
• IE FC RJ45 1GE с
  1 гнездом RJ45 для 1000 Мбит/с систем
• IE FC RJ45 Power с
  1 2-полюсным штекером =24 В и 1 гнездом RJ45 для подключения компонентов SCALANCE W, используемых в беспроводных сетях Ethernet

Таким образом, к одному соединителю модет подключаться от одного до двух сетевых устройств.

Заменой одной съемной вставки на другую можно обеспечить переход от 100 к 1000 Мбит/с сетям. Замена кабелей в этом случае не нужна.

Подобно 4-жильной кабельной системе, гигабитная кабельная система с модульными соединителями IE FC RJ45 может использоваться в системах автоматизации. Для разделки 4- и 8-жильных кабелей может использоваться один и тот же инструмент для быстрого удаления оболочки кабеля и его экрана.

8-жильные IE FC TP кабели (AWG 22) имеют 2 модификации:

• стандартный IE FC TP кабель 4 x 2;
  для стандартных применений
• гибкий IE FC TP кабель 4 x 2;
  для подключения аппаратуры, установленной на подвижных частях оборудования

Примеры использования

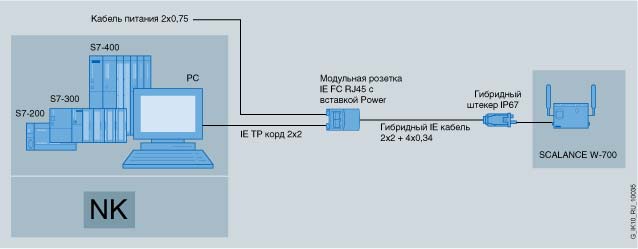

IE TP корд может быть использован с IE FC RJ45 модульной розеткой с подключением питания (10/100 Mбит/сек)

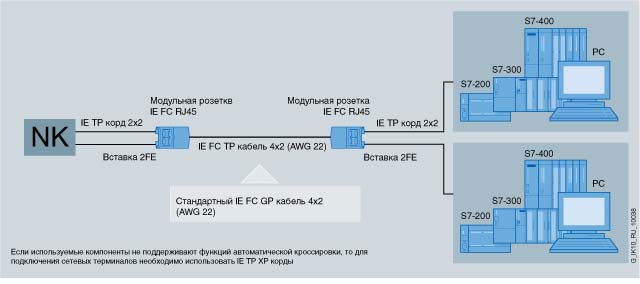

IE TP корд может быть использован с IE FC RJ45 модульной розеткой со вкладышем 2FE (10/100 Mбит/сек)

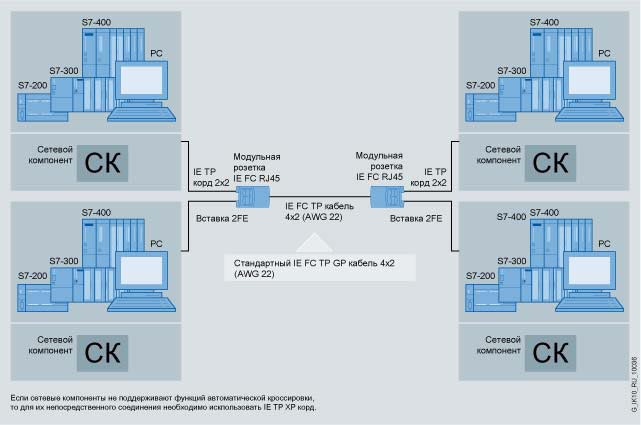

IE TP корд может быть использован для патч-технологии с IE FC RJ45 модульной розеткой со вкладышем 2FE (10/100 Mбит/сек)

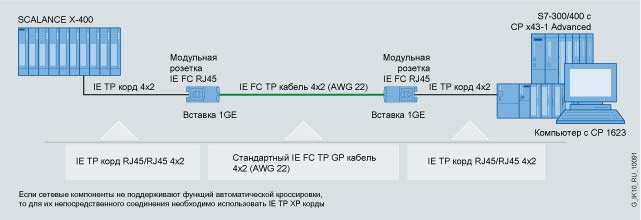

IE TP корд RJ45/RJ45 может быть использован для патч-технологии с IE FC RJ45 модульной розеткой со вкладышем 1GE (10/100/1000 Mбит/сек)

Модульный соединитель IE FC RJ45:

• Прочный металлический корпус, соответствующий категории 6 международных стандартов ISO/IEC 11801 и EN 50173
• Установка на стандартную профильную шину DIN или настенный монтаж
• Степень защиты IP40, допустимость установки вне шкафов управления

Порты:

• 8 ножевых контактов для подключения 8-жильного Industrial Ethernet FC TP кабеля методом прокалывания изоляции жил
• Слот для установки съемной вставки с требуемым набором интерфейсов.

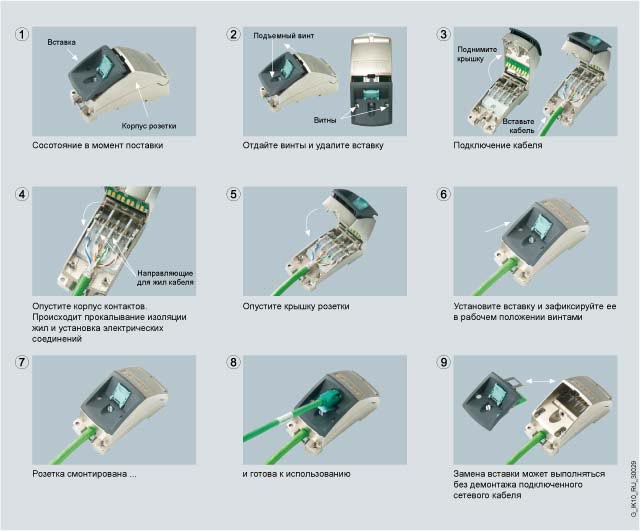

Инструкция по монтажу

Industrial Ethernet FC TP кабель 4 x 2 подключается непосредственно к модульному соединителю IE FC RJ45. Подключение сетевых станций и сетевых компонентов выполняется через одно или два гнезда RJ45 съемной вставки. Вся конструкция в сборе соответствует категории 6 международных стандартов ISO/IEC 11801 и EN 50173.

Диагностика

При открытой крышке соединителя хорошо просматриваются ножевые контакты и их цветная маркировка, что позволяет выполнять безошибочный монтаж, а также проверять правильность выполненного монтажа.

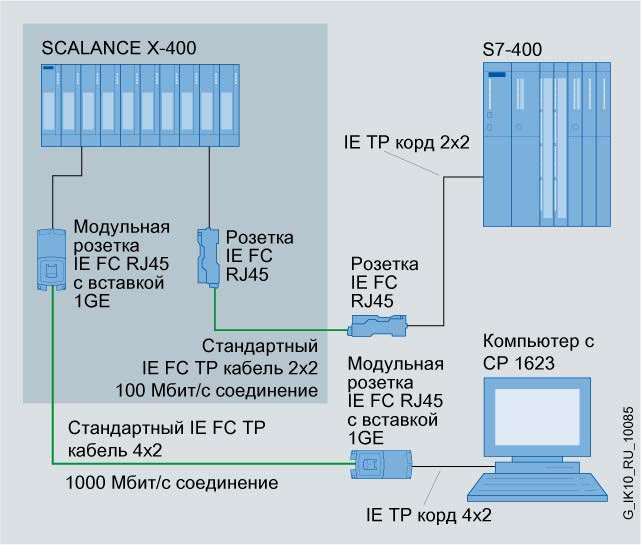

Конфигурация с использованием модульного соединителя IE FC RJ45 с одним гигабитным портом, а также соединителя IE FC RJ45

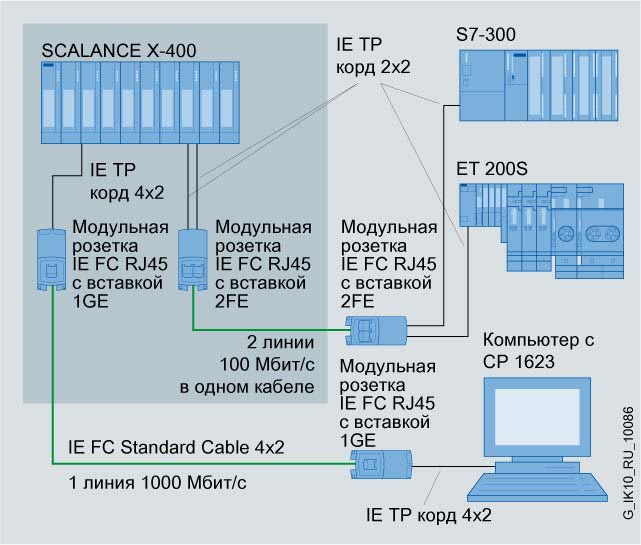

Пример применения модульных соединителей IE FC RJ45 в100 и 1000 Мбит/с сетях

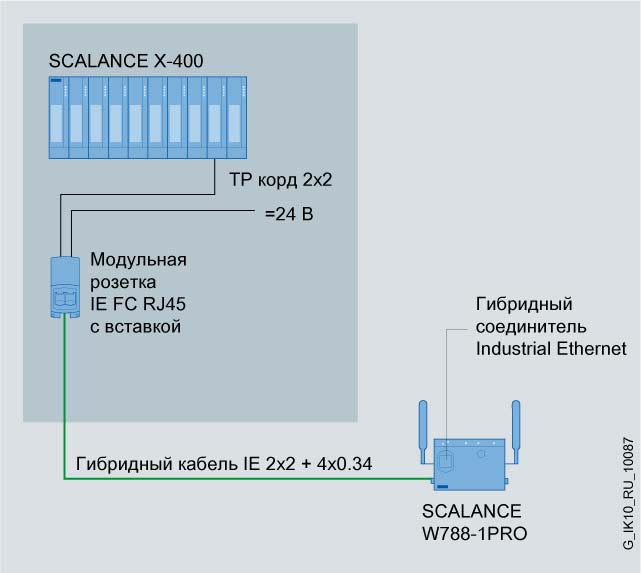

Пример подключения модуля SCALANCE W-700
