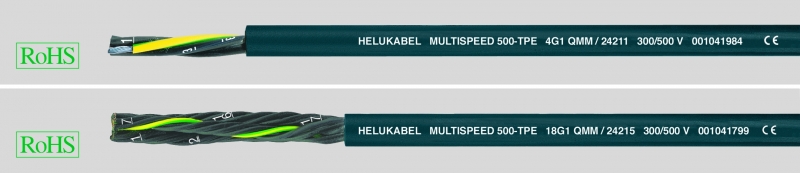

MULTISPEED® 500-TPE, для буксируемых цепей, с защитой от скручивания, безгалогеновый, с разметкой метража
Производитель — HELUKABEL
Оценка (средняя 4)
Технические характеристики Специальный кабель для буксируемых цепей при больших механических нагрузках на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51 Температурный диапазон подвижно от -30°C до +80°C стационарно от -40°C до +80°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — MULTISPEED® 500-TPE, для буксируемых цепей, с защитой от скручивания, безгалогеновый, с разметкой метража
Технические характеристики
  • Специальный кабель для буксируемых цепей при больших механических нагрузках на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
  • Температурный диапазон
    подвижно от -30°C до +80°C
    стационарно от -40°C до +80°C
  • Номинальное напряжение
    U0/U 300/500 В
  • Испытательное напряжение 3000 В
  • Сопротивление изоляции
    мин. 100 МОм x км
  • Минимальный радиус изгиба
    подвижно 5x Ø кабеля
    стационарно 3x Ø кабеля
  • Стойкость к радиации
    до 100 x 106 сДж/кг (до 100 Мрад)
Строение
  • Лужёные медные тонкопроволочные проводники равномерного концентрического повива Unilay с коротким шагом скрутки
  • Изоляция жил — специальный PP
  • Чёрные жилы с цифровой маркировкой белого цвета
  • Жёлто-зелёная жила заземления для 3 жил и более
  • Скрутка:
    < 7 жил: повив с оптимальным шагом скрутки вокруг филлера
    ≥ 7 жил: пучковый повив с оптимальной длиной шага, скрутка при минимальном перекручивании жил с соответствующими короткими шагами вокруг филлера
  • Оболочка — специальный TPE-О, заполняющая пустые промежутки, экструдированная
  • Цвет оболочки – океанская синь (RAL 5020)
  • С разметкой метража
  • TPE: Луженый проводник позволяет применять данный кабель в агрессивной среде, например, в сероводороде, аммиаке, диоксиде серы
Свойства
  • Устойчивость к микробам — TPE
  • Высокая стойкость к переменным изгибам
  • Длительный срок службы за счёт низкого сопротивления трению
  • Высокая прочность на разрыв, стойкость к истиранию и ударопрочность даже при низких температурах
  • Применяется при длительной эксплуатации с разнообразными движениями и экстремальными нагрузками на изгиб
  • Более высокое сопротивление к механическим повреждениям
  • Низкая адгезионность
  • Безгалогеновый
  • Маслостойкий
  • Высокая устойчивость к химическим реагентам
  • Устойчив к воздействию озона и УФ-лучей
  • Повышенная экономичность
  • Минимальный диаметр, небольшой вес
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Указания
  • G = с желто-зеленой жилой заземления
    x = без жилы заземления (OZ)
  • Протестированы на пригодность в чистых помещениях на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.
    Дополнительную информацию см. в начале каталога
  • Аналоги с экраном:
    MULTISPEED® 500-C-TPE
Применение
Применяется для эксплуатации при больших пробегах в буксируемых цепях в качестве очень гибкого кабеля в сухих и влажных помещениях, а также на открытом воздухе. Эти специальные прочные и стойкие к истиранию кабели управления применяются там, где возникают проблемы вследствие длительных изгибающих напряжений, напр., в буксируемых цепях, в промышленных роботах, на конвейерах, в системах автоматизации и производстве в процессе многосменной эксплуатации. Используется в установках для компостирования, очистных системах, теплицах, фермах и биогазовых установках.
В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во жил x
номинальное
сечение, мм²
Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км AWG-номер
24191 2 x 0,5 4,3 9,6 42,0 20
24192 3 G 0,5 4,6 14,4 49,0 20
24193 4 G 0,5 5,0 19,0 63,0 20
24194 5 G 0,5 5,4 24,0 70,0 20
24195 7 G 0,5 8,9 33,6 90,0 20
24196 12 G 0,5 9,7 58,0 134,0 20
24197 18 G 0,5 11,8 86,0 209,0 20
24198 25 G 0,5 13,9 120,0 270,0 20
24199 2 x 0,75 5,0 14,4 47,0 18
24200 3 G 0,75 5,2 21,6 55,0 18
24201 4 G 0,75 5,6 29,0 70,0 18
24202 5 G 0,75 6,3 36,0 74,0 18
24203 7 G 0,75 10,3 50,0 95,0 18
24204 12 G 0,75 11,0 86,0 174,0 18
24205 18 G 0,75 13,9 130,0 261,0 18
24206 25 G 0,75 15,9 180,0 290,0 18
24207 36 G 0,75 19,6 260,0 419,0 18
24208 42 G 0,75 21,5 302,0 614,0 18
24209 2 x 1 5,2 19,2 50,0 17
24210 3 G 1 5,4 29,0 60,0 17
24211 4 G 1 5,9 38,0 74,0 17
24212 5 G 1 6,7 48,0 86,0 17
24213 7 G 1 11,1 67,0 114,0 17
24214 12 G 1 12,0 115,0 210,0 17
24215 18 G 1 14,8 173,0 291,0 17
24216 25 G 1 17,2 240,0 380,0 17
24043 41 G 1 22,0 394,0 510,0 17
24217 3 G 1,5 6,4 43,0 84,0 16
24218 4 G 1,5 7,0 58,0 108,0 16
24219 5 G 1,5 7,8 72,0 126,0 16
24220 7 G 1,5 13,0 101,0 169,0 16
24221 12 G 1,5 14,2 173,0 299,0 16
24222 18 G 1,5 17,5 259,0 460,0 16
24223 25 G 1,5 20,1 360,0 640,0 16
24224 4 G 2,5 8,8 96,0 179,0 14
24225 5 G 2,5 9,8 120,0 230,0 14
24226 7 G 2,5 16,1 168,0 294,0 14
24227 12 G 2,5 17,8 288,0 510,0 14
24228 18 G 2,5 21,8 432,0 722,0 14
24229 25 G 2,5 24,4 600,0 950,0 14
24230 4 G 4 10,3 154,0 197,0 12
24231 4 G 6 11,9 231,0 320,0 10
24232 5 G 6 13,4 289,0 394,0 10
24233 4 G 10 14,7 387,0 520,0 8
24234 4 G 16 20,0 517,0 784,0 6
24235 4 G 35 24,9 1344,0 1711,0 2

Купить MULTISPEED® 500-TPE, для буксируемых цепей, с защитой от скручивания, безгалогеновый, с разметкой метража в регионе Ярославль.
