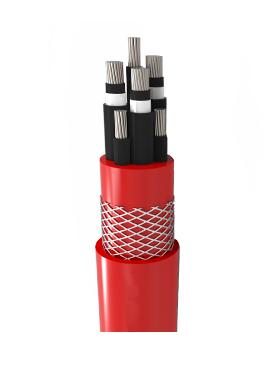

Крановые кабели

Для подключения электрического оборудования, крупногабаритных погрузочно-разгрузочных машин,
таких как экскаваторы, краны, самосвалы в горных выработках и туннелях. Гибкая конструкция кабеля
позволяет перемещать оборудование во время работы.

ИЗОЛЯЦИЯ ПРОВОДНИКА: Электролитическая многопроволочная луженая медная проволока DIN VDE 0295, класс 5
КОНТРОЛЬ ЭЛЕКТРИЧЕСКОГО ПОЛЯ: Соединение EPR типа 3GI3
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ: Внутренний и внешний полупроводниковый слой из полупроводящей резины.
ПРОВОДНИК: луженый медный провод с полупроводниковым слоем.
УСТАНОВКА: три основных проводника наложены на три контрольных жилы во внешнем промежутке.
ВНУТРЕННЯЯ ОБОЛОЧКА: Специальный состав EPR лучше, чем тип GM1b
УСИЛЕНИЕ: Встроенная тесьма из синтетических нитей, предотвращающих скручивание.
НАРУЖНАЯ ОБОЛОЧКА: эластомерный компаунд типа 5GM5, красный

КОНСТРУКЦИЯ: DIN VDE 0250-813
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ (КВ): 3,6 / 6 6/10 8,7 / 15 12/20
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА (кВ): 11 17 24 29
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА (кВ): 4,2 / 7,2 6,9 / 12 10,4 / 18 13,9 / 24
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА (кВ): 5,4 / 10,8 9/18 13,5 / 27 18/36

МИН РАДИУС ИЗГИБА: В соотв. согласно DIN VDE 0298 часть 3
ТЕКУЩАЯ СПОСОБНОСТЬ: В соответствии с DIN VDE 0298, часть 4
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -40ºC… + 80ºC
МОБИЛЬНЫЙ: -30ºC… + 80ºC

МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 15 Н / ммÇ
МАКСИМУМ. КРУЧЕНИЕ: ± 25º / м
СКОРОСТЬ ПУТЕШЕСТВИЯ: до. 200 м / мин. горизонтальный
МИНИМАЛЬНОЕ РАССТОЯНИЕ ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ: 20 X D

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
3,6 / 6 кВ
3 х 25 + 3 х 25/3	41,8 - 45,0	2530
3 х 35 + 3 х 25/3	44,2 - 48,9	2900
3 х 50 + 3 х 25/3	48,5 - 51,4	3600
3 х 70 + 3 х 35/3	52,6 - 55,6	4400
3 х 95 + 3 х 50/3	55,7 - 58,8	5630
3 х 120 + 3 х 70/3	59,6 - 65,9	6200
6/10 кВ
3 х 25 + 3 х 25/3	43,6 - 48,1	2600
3 х 35 + 3 х 25/3	45,6 - 50,4	2980
3 х 50 + 3 х 25/3	48,3 - 51,4	3720
3 х 70 + 3 х 35/3	53,4 - 59,1	4510
3 х 95 + 3 х 50/3	57,1 - 63,2	5720
3 х 120 + 3 х 70/3	63,0 - 69,7	6300
8,7 / 15 кВ
3 х 25 + 3 х 25/3	48,1 - 53,2	3675
3 х 35 + 3 х 25/3	51,8 - 57,3	4415
3 х 50 + 3 х 25/3	55,5 - 61,4	5135
3 х 70 + 3 х 35/3	58,0 - 64,1	6005
3 х 95 + 3 х 50/3	63,4 - 70,1	7200
3 х 120 + 3 х 70/3	67,5 - 74,6	8700
12/20 кВ
3 х 25 + 3 х 25/3	51,1 - 55,3	4460
3 х 35 + 3 х 25/3	54,0 - 58,2	4990
3 х 50 + 3 х 25/3	59,4 - 63,6	5740
3 х 70 + 3 х 35/3	64,2 - 68,4	6950
3 х 95 + 3 х 50/3	69,6 - 73,8	7870
3 х 120 + 3 х 70/3	73,6 - 77,8	9425
