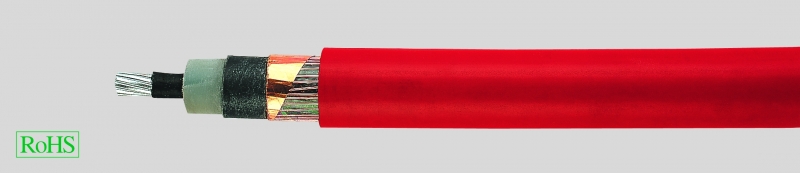

NA2XSY, 6/10кВ, 12/20кВ, 18/30кВ, XLPE-изоляция, алюминиевый проводник, 1-жильный, экранированный, PVC-оболочка
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
Температурный диапазон
при прокладке до -5°C
Рабочая температура
макс. 90°C
Температура при коротком...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NA2XSY, 6/10кВ, 12/20кВ, 18/30кВ, XLPE-изоляция, алюминиевый проводник, 1-жильный, экранированный, PVC-оболочка
- Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
-
Температурный диапазонпри прокладке до -5°C
-
Рабочая температурамакс. 90°C
-
Температура при короткомзамыкании 250 °C(время короткого замыкания до 5 сек.)
-
Номинальные напряженияU0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
-
Рабочие напряжениядля 6/10 кВ = макс. 12 кВдля 12/10 кВ = макс. 24 кВдля 18/30 кВ = макс. 36 кВ
-
Испытательные напряжениядля 6/10 кВ = 15 кВдля 12/20 кВ = 30 кВдля 18/30 кВ = 45 кВ
-
Минимальный радиус изгиба15х Ø кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении
- Алюминиевый проводник в соответствии с DIN VDE 0295 кл. 2, многопрволочный, BS 6360 кл. 2, IEC 60228 кл. 2
- Внутренний токопроводящий слой
- Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620 S2
- Внешний токопроводящий слой, экструдированный и прочно сшитый с изоляцией жил
- Проводящая обмотка
- Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
- Обмотка
- Внешняя PVC-оболочка, DMV6 в соответствии с HD 620 S2
- Цвет оболочки — красный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
-
Примечание по монтажуЭкструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки
- rm = круглый прводник, многопроволочный
- Другие типы и размеры по запросу
Используется для прокладки внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях.
Благодаря хорошим монтажным характеристикам их легко прокладывать в сложных трассах.
Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно сцепленный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Рабочее напряжение макс. |
Номин kV |
Толщина изолир стенки мм |
Толщина стенки оболочки Номинальное значение мм |
Внешний Ø мин. — макс. мм | Вес меди кг / км | Вес алюминия кг / км | Вес пр. кг / км | AWG-номер | |
| 32440 | 1 x 50 | rm / 16 | 12 | 6 / 10 | 3,4 | 2,5 | 24,0 — 29,0 | 182,0 | 145,0 | 780,0 | 1 |
| 32441 | 1 x 70 | rm / 16 | 12 | 6 / 10 | 3,4 | 2,5 | 26,0 — 31,0 | 182,0 | 203,0 | 875,0 | 2/0 |
| 32442 | 1 x 95 | rm / 16 | 12 | 6 / 10 | 3,4 | 2,5 | 26,0 — 32,0 | 182,0 | 276,0 | 990,0 | 3/0 |
| 32443 | 1 x 120 | rm / 16 | 12 | 6 / 10 | 3,4 | 2,5 | 28,0 — 34,0 | 182,0 | 348,0 | 1110,0 | 4/0 |
| 32445 | 1 x 150 | rm / 25 | 12 | 6 / 10 | 3,4 | 2,5 | 29,0 — 35,0 | 283,0 | 435,0 | 1310,0 | 300 kcmil |
| 32444 | 1 x 150 | rm / 16 | 12 | 6 / 10 | 3,4 | 2,5 | 29,0 — 35,0 | 182,0 | 435,0 | 1240,0 | 300 kcmil |
| 32447 | 1 x 185 | rm / 25 | 12 | 6 / 10 | 3,4 | 2,5 | 31,0 — 37,0 | 283,0 | 537,0 | 1460,0 | 350 kcmil |
| 32446 | 1 x 185 | rm / 16 | 12 | 6 / 10 | 3,4 | 2,5 | 31,0 — 37,0 | 182,0 | 537,0 | 1405,0 | 350 kcmil |
| 32449 | 1 x 240 | rm / 25 | 12 | 6 / 10 | 3,4 | 2,5 | 33,0 — 39,0 | 283,0 | 696,0 | 1660,0 | 500 kcmil |
| 32448 | 1 x 240 | rm / 16 | 12 | 6 / 10 | 3,4 | 2,5 | 33,0 — 39,0 | 182,0 | 696,0 | 1615,0 | 500 kcmil |
| 32450 | 1 x 300 | rm / 25 | 12 | 6 / 10 | 3,4 | 2,5 | 36,0 — 41,0 | 283,0 | 870,0 | 1910,0 | 600 kcmil |
| 32451 | 1 x 400 | rm / 35 | 12 | 6 / 10 | 3,4 | 2,5 | 40,0 — 45,0 | 394,0 | 1160,0 | 2315,0 | 750 kcmil |
| 32452 | 1 x 500 | rm / 35 | 12 | 6 / 10 | 3,4 | 2,5 | 43,0 — 48,0 | 394,0 | 1450,0 | 2750,0 | 1000 kcmil |
| 32453 | 1 x 50 | rm / 16 | 24 | 12 / 20 | 5,5 | 2,5 | 28,0 — 33,0 | 182,0 | 145,0 | 950,0 | 1 |
| 32454 | 1 x 70 | rm / 16 | 24 | 12 / 20 | 5,5 | 2,5 | 30,0 — 35,0 | 182,0 | 203,0 | 1110,0 | 2/0 |
| 32455 | 1 x 95 | rm / 16 | 24 | 12 / 20 | 5,5 | 2,5 | 31,0 — 36,0 | 182,0 | 276,0 | 1220,0 | 3/0 |
| 32456 | 1 x 120 | rm / 16 | 24 | 12 / 20 | 5,5 | 2,5 | 32,0 — 38,0 | 182,0 | 348,0 | 1310,0 | 4/0 |
| 32457 | 1 x 150 | rm / 16 | 24 | 12 / 20 | 5,5 | 2,5 | 33,0 — 39,0 | 182,0 | 435,0 | 1460,0 | 300 kcmil |
| 32458 | 1 x 150 | rm / 25 | 24 | 12 / 20 | 5,5 | 2,5 | 33,0 — 39,0 | 283,0 | 435,0 | 1520,0 | 300 kcmil |
| 32459 | 1 x 185 | rm / 16 | 24 | 12 / 20 | 5,5 | 2,5 | 35,0 — 41,0 | 182,0 | 537,0 | 1660,0 | 350 kcmil |
| 32460 | 1 x 185 | rm / 25 | 24 | 12 / 20 | 5,5 | 2,5 | 35,0 — 41,0 | 283,0 | 537,0 | 1720,0 | 350 kcmil |
| 32462 | 1 x 240 | rm / 25 | 24 | 12 / 20 | 5,5 | 2,5 | 38,0 — 44,0 | 283,0 | 696,0 | 1910,0 | 500 kcmil |
| 32461 | 1 x 240 | rm / 16 | 24 | 12 / 20 | 5,5 | 2,5 | 38,0 — 44,0 | 182,0 | 696,0 | 1860,0 | 500 kcmil |
| 32463 | 1 x 300 | rm / 25 | 24 | 12 / 20 | 5,5 | 2,5 | 40,0 — 46,0 | 283,0 | 870,0 | 2220,0 | 600 kcmil |
| 32464 | 1 x 400 | rm / 35 | 24 | 12 / 20 | 5,5 | 2,5 | 43,0 — 49,0 | 394,0 | 1160,0 | 2620,0 | 750 kcmil |
| 32465 | 1 x 500 | rm / 35 | 24 | 12 / 20 | 5,5 | 2,5 | 46,0 — 52,0 | 394,0 | 1450,0 | 3030,0 | 1000 kcmil |
| 32466 | 1 x 50 | rm / 16 | 36 | 18 / 30 | 8 | 2,5 | 32,0 — 38,0 | 182,0 | 145,0 | 1260,0 | 1 |
| 32467 | 1 x 70 | rm / 16 | 36 | 18 / 30 | 8 | 2,5 | 34,0 — 40,0 | 182,0 | 203,0 | 1360,0 | 2/0 |
| 32468 | 1 x 95 | rm / 16 | 36 | 18 / 30 | 8 | 2,5 | 35,0 — 41,0 | 182,0 | 276,0 | 1510,0 | 3/0 |
| 32469 | 1 x 120 | rm / 16 | 36 | 18 / 30 | 8 | 2,5 | 37,0 — 43,0 | 182,0 | 348,0 | 1610,0 | 4/0 |
| 32470 | 1 x 150 | rm / 16 | 36 | 18 / 30 | 8 | 2,5 | 38,0 — 44,0 | 182,0 | 435,0 | 1760,0 | 300 kcmil |
| 32471 | 1 x 150 | rm / 25 | 36 | 18 / 30 | 8 | 2,5 | 38,0 — 44,0 | 283,0 | 435,0 | 1810,0 | 300 kcmil |
| 32472 | 1 x 185 | rm / 16 | 36 | 18 / 30 | 8 | 2,5 | 40,0 — 46,0 | 182,0 | 537,0 | 1960,0 | 350 kcmil |
| 32473 | 1 x 185 | rm / 25 | 36 | 18 / 30 | 8 | 2,5 | 40,0 — 46,0 | 283,0 | 537,0 | 2020,0 | 350 kcmil |
| 32475 | 1 x 240 | rm / 25 | 36 | 18 / 30 | 8 | 2,5 | 42,0 — 48,0 | 283,0 | 696,0 | 2260,0 | 500 kcmil |
| 32474 | 1 x 240 | rm / 16 | 36 | 18 / 30 | 8 | 2,5 | 42,0 — 48,0 | 182,0 | 696,0 | 2210,0 | 500 kcmil |
| 32476 | 1 x 300 | rm / 25 | 36 | 18 / 30 | 8 | 2,5 | 45,0 — 51,0 | 283,0 | 870,0 | 2560,0 | 600 kcmil |
| 32477 | 1 x 400 | rm / 35 | 36 | 18 / 30 | 8 | 2,5 | 48,0 — 54,0 | 394,0 | 1160,0 | 2960,0 | 750 kcmil |
| 32478 | 1 x 500 | rm / 35 | 36 | 18 / 30 | 8 | 2,6 | 51,0 — 57,0 | 394,0 | 1450,0 | 3460,0 | 1000 kcmil |
Купить NA2XSY, 6/10кВ, 12/20кВ, 18/30кВ, XLPE-изоляция, алюминиевый проводник, 1-жильный, экранированный, PVC-оболочка в регионе Ярославль.
