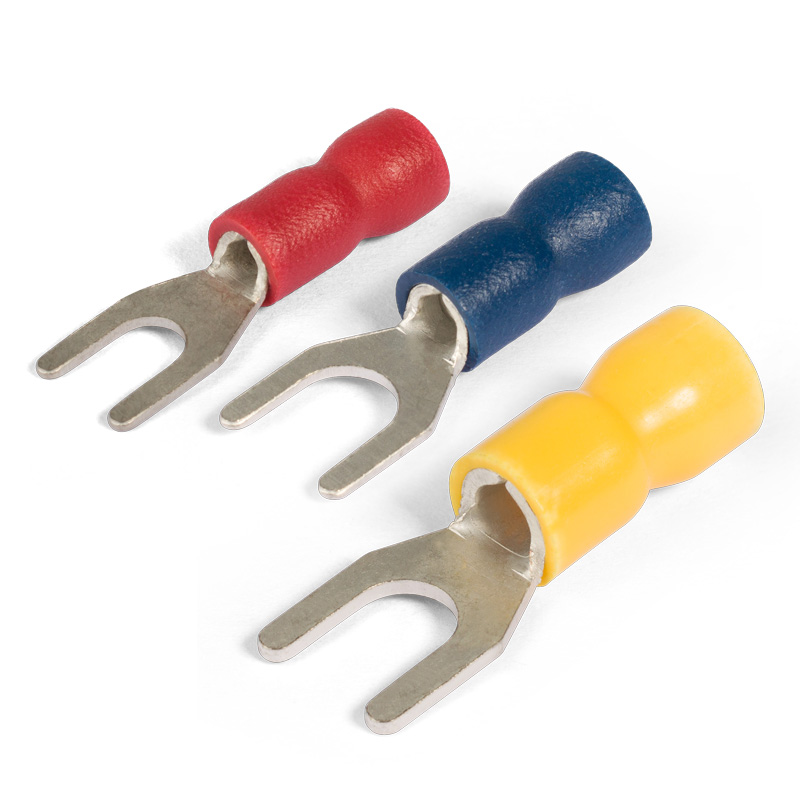

Наконечники вилочные изолированные с ПВХ манжетой: НВИ
Производитель —
Оценка (средняя 5)
Наконечники вилочные изолированные с ПВХ манжетой Тип : НВИ по ТУ 3424-001-59861269-2004
Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечники вилочные изолированные с ПВХ манжетой: НВИ
Наконечники вилочные изолированные с ПВХ манжетой
Тип : НВИ
по ТУ 3424-001-59861269-2004
- Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
- Не требует полного демонтажа крепежного соединения. Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал наконечника: медь марки М1
- Покрытие наконечника: электролитическое лужение
- Максимальное напряжение: 690 В
- Особенности конструкции:
- исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
- незаваренный стыковой шов на трубной контактной части наконечников
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
- Расширенные мультиразмерные диапазоны опрессовки
- Опрессовка проводника поверх изолирующей манжеты
| Наименование | Сечение (мм²) | Ток (А) | Винт | D(мм) | B(мм) | L(мм) | P(мм) | d₁(мм) | S(мм) |
|---|---|---|---|---|---|---|---|---|---|
| НВИ 1.5–3 | 0.25–1.5 | 19 | М3 | 3.7 | 6.4 | 23.0 | 12.0 | 1.8 | 0.8 |
| НВИ 1.5–4 | 0.25–1.5 | 19 | М4 | 4.3 | 7.2 | 23.0 | 12.0 | 1.8 | 0.8 |
| НВИ 1.5–5 | 0.25–1.5 | 19 | М5 | 5.3 | 8.0 | 23.0 | 12.0 | 1.8 | 0.8 |
| НВИ 2.5–4 | 1.0–2.5 | 27 | М4 | 4.3 | 7.2 | 23.0 | 12.0 | 2.3 | 0.8 |
| НВИ 2.5–5 | 1.0–2.5 | 27 | М5 | 5.3 | 8.2 | 23.0 | 12.0 | 2.3 | 0.8 |
| НВИ 2.5–6 | 1.0–2.5 | 27 | М6 | 6.4 | 9.3 | 23.0 | 12.0 | 2.3 | 0.8 |
| НВИ 6.0–4 | 2.5–6.0 | 48 | М4 | 4.3 | 8.2 | 27.5 | 15.0 | 3.4 | 1.0 |
| НВИ 6.0–5 | 2.5–6.0 | 48 | М5 | 5.3 | 9.0 | 27.5 | 15.0 | 3.4 | 1.0 |
| НВИ 6.0–6 | 2.5–6.0 | 48 | М6 | 6.4 | 9.0 | 27.5 | 15.0 | 3.4 | 1.0 |
Документация — Наконечники вилочные изолированные с ПВХ манжетой: НВИ
Формат файла PDFРазмер файла 233.89 Кб.
