Wilo-Насосы для систем пожаротушения EMU D..., K... и KM...

Описание серии

Аналогично рисунку

Тип

Многоступенчатый погружной насос в секционном исполнении с допуском VdS для вертикального или горизонтального монтажа и снабжения системы пожаротушения

Применение

Для нагнетания воды без длинноволокнистых частиц и абразивных примесей в спринклерные системы

Обозначение

Особенности/преимущества продукции

• Сертифицировано по VdS
• Высокопрочное исполнение из серого чугуна или бронзы
• Напорный кожух в коррозиестойком и гигиеничном исполнении из нержавеющей стали с резиновой опорой для снижения шума и вибрации
• Сертифицированный по VdS обратный клапан поставляется как принадлежность

Технические характеристики

• Подключение к сети: 3~400 В/50 Гц
• Режим работы в погруженном состоянии: S1
• Макс. температура перекачиваемых жидкостей: 25 В°C
• Макс. содержание песка: 35 г/м³
• Макс. количество пусков: 10/ч
• Макс. глубина погружения: 300 м
• Класс защиты: IP 68

Оснащение/функции

• Многоступенчатый погружной насос с полуаксиальными рабочими колесами
• Муфта NEMA (в зависимости от типа)
• трехфазный электродвигатель с прямым пуском или пуском по схеме «звезда – треугольник»
• Электродвигатели с возможностью перемотки

Описание/конструкция

Погружной насос для систем пожаротушения, рассчитанный на вертикальную или горизонтальную установку в резервуарах водоснабжения спринклерных систем.

Гидравлическая часть

Многоступенчатый погружной насос с полуаксиальной гидравлической частью. Части корпуса из EN-GJL с покрытием 2K или G-CuSn10, рабочие колеса из G-CuSn10. Направляющий корпус со стационарными кольцами щелевого уплотнения из специальной бронзы. Подсоединение к напорному патрубку как фланцевое подсоединение.

Электродвигатель

Трехфазный электродвигатель с возможностью перемотки обмотки с изоляцией из ПВХ для прямого пуска и пуска по схеме «звезда – треугольник». Корпус электродвигателя из нержавеющей стали класса A2/A4 или сталь/G-CuSn10. Подсоединение насоса до типоразмера 8" - подсоединение NEMA, начиная от типоразмера 10"- стандартное подсоединение. Уплотнение вала электродвигателя — скользящее торцовое уплотнение полностью выполнено из карбида кремния.

Упорный подшипник с самоустанавливающимися сегментами, способный принять высокие осевые нагрузки. Отрицательное осевое усилие воспринимает противоположный подшипник. Самосмазывающиеся подшипники. Электродвигатели серий NU...в стандартном случае заполнены водогликолевой смесью. Их можно также заполнять питьевой водой (исполнение Т). Электродвигатели серии U... заполняются питьевой водой.

Охлаждение

Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. При горизонтальном монтаже необходимо использовать подшипниковые опоры для установки агрегата. Для увеличения скорости потока жидкости вдоль корпуса электродвигателя может быть использована пластина, гасящая вихревое движение, или охлаждающий кожух.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное приточное давление составляет 10 бар или 5 бар у агрегата D 500.

Определение параметров

При установке насосов для систем пожаротушения необходимо соблюдать директиву VdS CEA 4001:2005-09. Документ можно получить в VdS.

Комплект поставки

• Гидравлическая часть в полном сборе с электродвигателем
• Соединительный кабель в соответствии с VDE/KTW, сечение и длина кабеля - по желанию заказчика
• Инструкция по монтажу и эксплуатации

Опции

• Стандартные исполнения с кабелем 25 м имеются на складе (возможность поставки обозначена «L»)

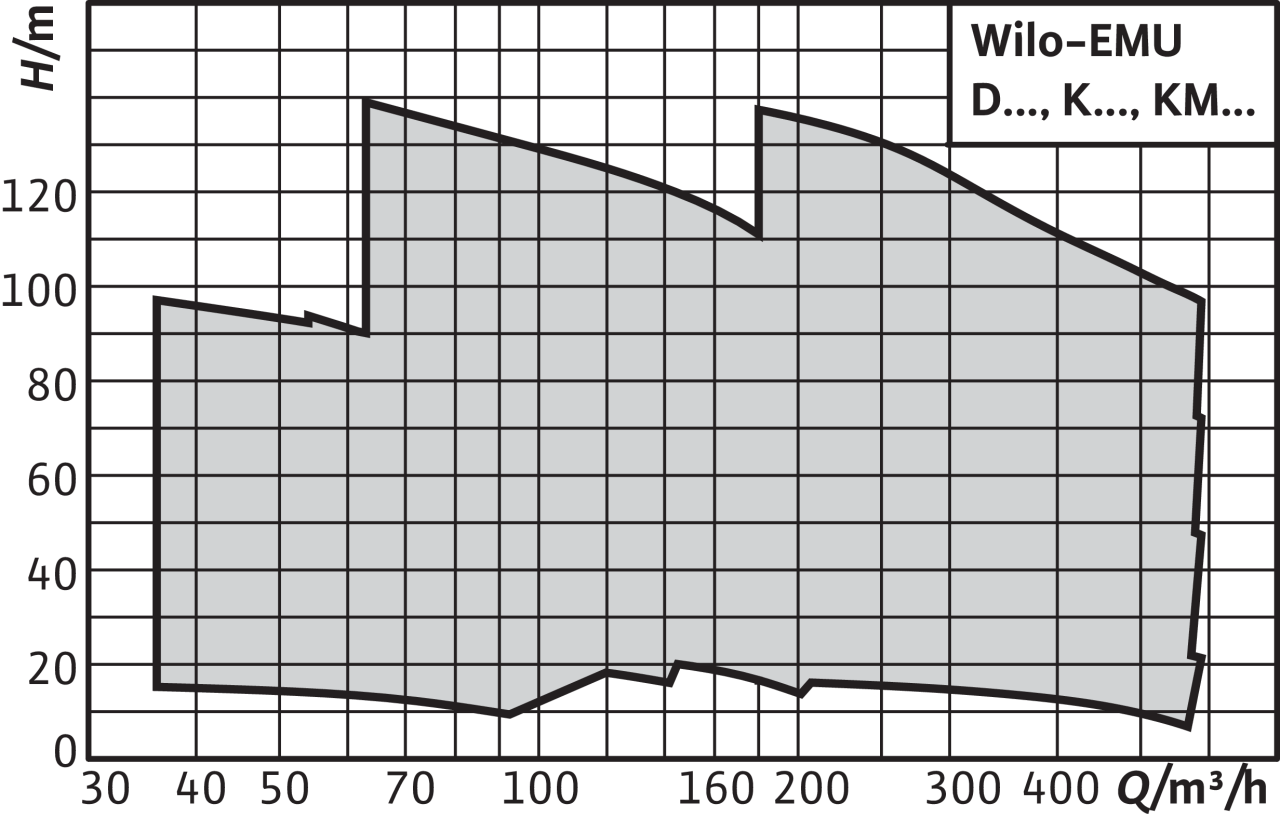

Рабочее поле

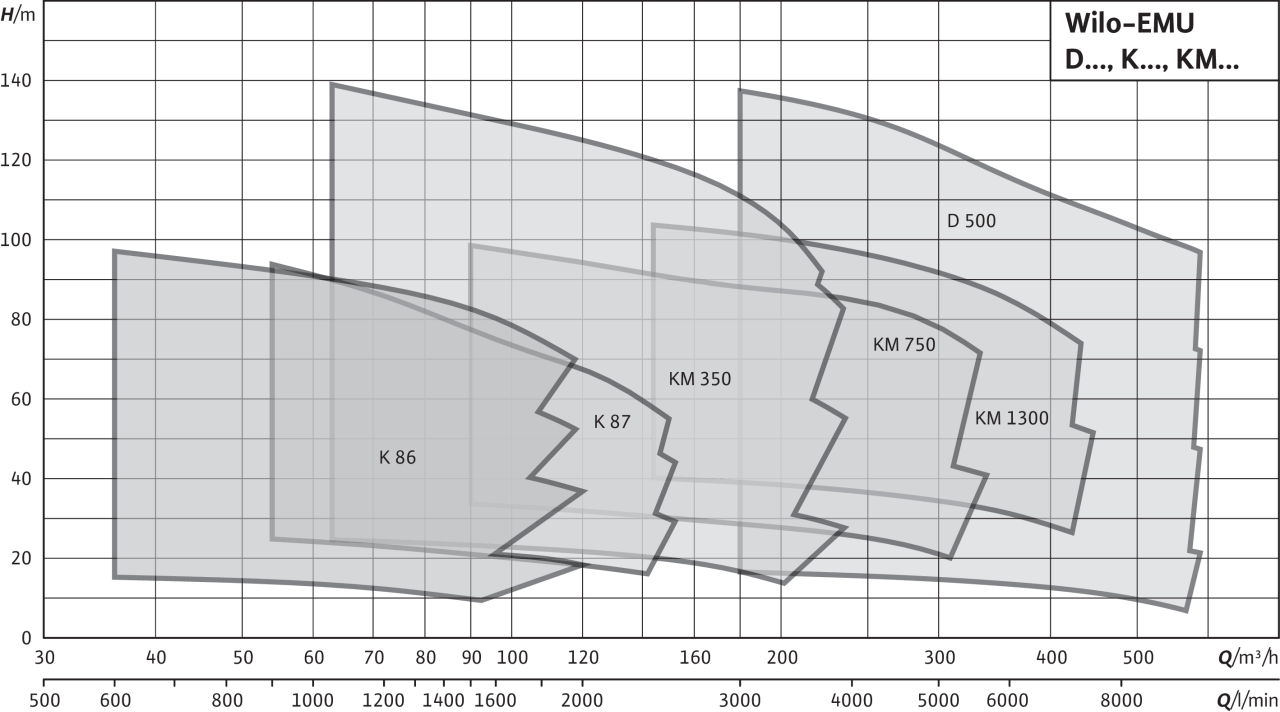

Характеристики

Оснащение/функции
