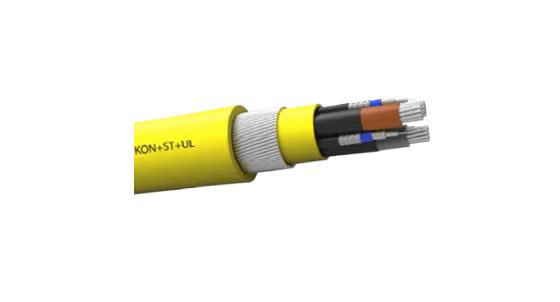

Туннельные кабели

Используется для подключения мобильных машин с очень высокой механической нагрузкой, особенно в шахтах для угледобывающих и погрузочных машин, а также для питания приборов и устройств и вспомогательных электрических цепей.
Экран контроля концентрической фазы и общий концентрический провод заземления облегчают подключение к подходящему оборудованию для мониторинга. Мониторинг кабеля с точки зрения нарушений изоляции и повреждений, вызванных внешними воздействиями.

Проводник: луженый медный провод DIN VDE 0295, класс 5.
Изоляция: На основе резины 3GI3 - EPR и полупроводящей резиновой смеси.
КОНТРОЛЬНЫЕ ЯДРА + МОНИТОРИНГ PE CORE (S)
Провод: луженый медный провод DIN VDE 0295, класс 5.
Изоляция: EPR-компаунд типа 3GI3 и полупроводниковый резиновый компаунд.
Укладка: три соединенных сердечника питания с двойными концентрическими управляющими ядрами и контрольным сердечником во внешних промежутках. Если имеется 3 контрольных жилы, контрольная жила концентрически наматывается на изоляцию контрольных жил.
Внутренняя оболочка: EPR-пластик типа GM1b
Экран/броня: Гибкая - податливая броня в виде спирали из луженой медной и оцинкованной стальной проволоки.
Наружная оболочка: резиновая смесь из прочного эластомера типа 5GM5.
Цвет: желтый или красный.

Номинальное напряжение макс. допустимое: 0,6 / 1 кВ

Hабочее напряжение переменного тока макс. допустимое: 0,7 / 1,2 кВ

Рабочее напряжение постоянного тока: 0,9 / 1,8 кВ
Испытательное напряжение переменного тока: 3 кВ

Испытательное напряжение переменного тока (для управляющих ядер): 2 кВ

Мин. Радиус изгиба: соотв. согласно DIN VDE 0298 часть 3
Мин. Расстояние с изменением направления S-типа : 20 x D
Допустимая нагрузка по току: в соответствии с DIN VDE 0298, часть 4
Рабочая температура:
Фиксированная: -40 ° C… + 80 ° C
Мобильная: -25 ° C… + 80 ° C
Макс. Растягивающая нагрузка кабеля: 15 Н / мм²



Поперечное сечение (мм2)	Габаритный диаметр Mln-Max (мм)	Приблизительный вес (кг / км)
3 х 16/16 KON + (2 × 1,5 ст + 1,5. UL)	35,0 - 38,0	2150
3 х 25/16 KON + (2 × 1,5 ст + 1,5. UL)	41,0 - 46,0	3000
3 х 35/16 KON + (2 × 1,5 ст + 1,5. UL)	42,0 - 47,0	3400
3 x 70/35 KON + (2 × 1,5 ст + 1,5. UL)	46,0 - 51,0	4300
3 x 70/35 KON + (2 × 1,5 ст + 1,5. UL)	52,0 - 56,0	5600
3 х 95/50 KON + (2 × 1,5 ст + 1,5. UL)	58,0 - 62,0	7100
3 х 25/16 KON + 3 х (1,5 СТ KON / 1,5.UL KON)	42,0 - 46,0	3130
3 х 35/16 KON + 3 х (1,5 СТ KON / 1,5.ULKON)	43,0 - 47,0	3610
3 х 50/35 KON + 3 х (1,5 СТ KON / 1,5.UL KON)	49,0 - 53,0	4580
3 х 70/35 KON + 3 х (1,5 СТ KON / 1,5.UL KON)	52,0 - 56,0	5920
3 х 95/50 KON + 3 х (1,5 СТ KON / 1,5.UL KON)	60,0 - 64,0	7400
