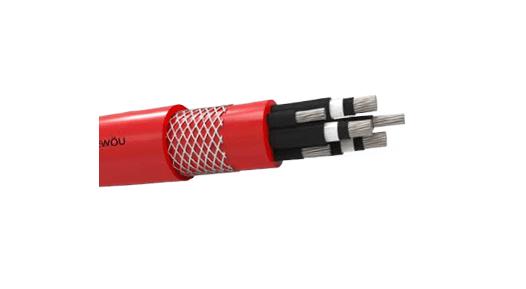

NTSKCGECWÖU
Производитель —
Оценка (средняя 0)
Для подключения мобильного электрооборудования в шахтах и туннелях. Подходит также для машин для резки угля , особенно при экстремальных изгибающих нагрузках внутри стальных или пластиковых гусеничных цепей.
Проводники: луженый...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NTSKCGECWÖU
Для подключения мобильного электрооборудования в шахтах и туннелях. Подходит также для машин для резки угля, особенно при экстремальных изгибающих нагрузках внутри стальных или пластиковых гусеничных цепей.
Проводники: луженый медный провод DIN VDE 0295, класс 5. На основе резины 3GI3 - EPR и полупроводящей резиновой смеси.
СИСТЕМЫ УПРАВЛЕНИЯ + МОНИТОРИНГ PE CORE (S)
Изоляция: луженый медный провод DIN VDE 0295, класс 5. Состав EPR типа 3GI3 и полупроводниковая резиновая смесь.
Сепаратор: профилированный участок из полупроводящего эластомерного материала с управляющим проводом в центре, предназначенный для поддержки узла сердечника, заполнения центрального промежутка и обеспечения заданного разделения между отдельными силовыми сердечниками
Управление электрическим полем: внутренний и внешний полупроводящий слой полупроводниковая резина
Идентификация сердечника: Силовые жилы окрашены в естественный цвет, управляющие жилы синего цвета
Укладка: три основных проводника наложены друг на друга с тремя управляющими жилами и заземляющими проводниками в промежутках над сепаратором.
Внутренняя оболочка: ЭПР-пластик типа GM1B
Экран / Броня: Гибкая броня в виде спирали из луженой меди и оцинкованной стальной проволоки
Наружная оболочка: эластомерная смесь типа 5GM5
Цвет: Красный
Номинальное напряжение: 1,8 / 3 кВ 3,6 / 6 кВ
Испытательное напряжение переменного тока: 6 кВ 11 кВ
Рабочее напряжение переменного тока: 2,1 / 3,6 кВ 4,2 / 7,2 кВ
Рабочее напряжение постоянного тока: 2,7 / 5,4 кВ 5,4 / 10,8 кВ
Мин. Радиус изгиба: В соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4
Постоянная рабочая температура: -40 °C… + 80 °C
Мобильный: -25°C… + 80°C
Мин. Радиус изгиба: VDE 0298-3 Табл. 3
Пропускная способность по току: VDE 0298-4
| Поперечное сечение (мм2) | Общий диаметр Mln-Max (мм) | Сопротивление проводника при 20 ° C (Ом / км) | Приблизительный вес (кг / км) |
| 1,8 / 3 кВ | |||
| 3 х 25 + 3 х (1,5 ST KON + 16/3 KON) | 42,1 - 45,3 | 0,795 | 3190 |
| 3 х 35 + 3 х (1,5 ST KON + 16/3 KON) | 46,5 - 49,7 | 0,565 | 3920 |
| 3 х 50 + 3 х (1,5 ST KON + 25/3 KON) | 50,4 - 53,5 | 0,393 | 4730 |
| 3 х 70 + 3 х (1,5 ST KON + 35/3 KON) | 55,8 - 60,0 | 0,277 | 6070 |
| 3 х 95 + 3 х (1,5 ST KON + 50/3 KON) | 61,5 - 65,7 | 0,21 | 7620 |
| 3 х 120 + 3 х (1,5 ST KON + 70/3 KON) | 66,0 - 70,3 | 0,164 | 9270 |
| 3 х 150 + 3 х (1,5 ST KON + 70/3 KON) | 71,8 - 76,0 | 0,132 | 10920 |
| 3 х 185 + 3 х (1,5 ST KON + 95/3 KON) | 76,2 - 80,3 | 0,108 | 12770 |
| 3 х 240 + 3 х (1,5 ST KON + 120/3 KON) | 84,1 - 89,4 | 0,0817 | 15860 |
| 1,8 / 3 кВ | |||
| 3 х 50 + 3 х (35 + 35 / 3KON) + 2 х (0,75ST KON) + 1 х (2 х 0,75 UL KON) | 66,0 - 71,0 | 0,368 | 8390 |
| 3 х 70 + 3 х (50 + 50 / 3KON) + 2 х (0,75ST KON) + 1 х (2 х 0,75 UL KON) | 74,0 - 79,0 | 0,272 | 10350 |
| 3 х 95 + 3 х (70 + 70 / 3KON) + 2 х (0,75ST KON) + 1 х (2 х 0,75 UL KON) | 85,0 - 90,0 | 0,206 | 13340 |
| 3 x 35 + 3 x (1,5 ST KON + 25/3 KON) + UL KON | 46,0 - 51,0 | 0,554 | 3960 |
| 3 х 50 + 3 х (1,5 ST KON + 25/3 KON) + UL KON | 51,0 - 55,0 | 0,368 | 4980 |
| 3 х 70 + 3 х (1,5 ST KON + 35/3 KON) + UL KON | 57,0 - 62,0 | 0,272 | 6360 |
| 3 х 95 + 3 х (1,5 ST KON + 50/3 KON) + UL KON | 64,0 - 69,0 | 0,206 | 8150 |
| 3,6 / 6 кВ | |||
| 3 х 25 + 3 х (1,5 ST KON + 16/3 KON) | 47,3 - 50,4 | 0,795 | 3710 |
| 3 х 35 + 3 х (1,5 ST KON + 16/3 KON) | 50,2 - 53,4 | 0,565 | 4320 |
| 3 х 50 + 3 х (1,5 ST KON + 25/3 KON) | 53,5 - 57,7 | 0,393 | 5250 |
| 3 х 70 + 3 х (1,5 ST KON + 35/3 KON) | 59,6 - 63,8 | 0,277 | 6600 |
| 3 х 95 + 3 х (1,5 ST KON + 50/3 KON) | 64,3 - 68,5 | 0,21 | 8030 |
| 3 х 120 + 3 х (1,5 ST KON + 70/3 KON) | 70,7 - 74,8 | 0,164 | 9990 |
| 3 х 150 + 3 х (1,5 ST KON + 70/3 KON) | 74,5 - 78,8 | 0,132 | 11330 |
| 3 х 185 + 3 х (1,5 ST KON + 95/3 KON) | 78,5 - 83,0 | 0,108 | 13280 |
| 3 х 240 + 3 х (1,5 ST KON + 120/3 KON) | 86,8 - 92,10 | 0,0817 | 16380 |
| 3,6 / 6 кВ | |||
| 3 х 35 + 3 х (35 + 35/3 KON) + 2 х (0,75 ST KON) + 1 х (2 х 0,75 UL KON) | 69,0 - 74,0 | 0,554 | 7800 |
| 3 х 50 + 3 х (50 + 50/3 KON) + 2 х (0,75 ST KON) + 1 х (2 х 0,75 UL KON) | 73,0 - 78,0 | 0,368 | 9340 |
| 3 х 70 + 3 х (70 + 70/3 KON) + 2 х (0,75 ST KON) + 1 х (2 х 0,75 UL KON) | 80,0 - 85,0 | 0,272 | 11580 |
| 3 х 95 + 3 х (95 + 95/3 KON) + 2 х (0,75 ST KON) + 1 х (2 х 0,75 UL KON) | 89,0 - 94,0 | 0,206 | 13930 |
| 3 x 35 + 3 x (1,5 ST KON + 25/3 KON) + UL KON | 46,0 - 51,0 | 0,554 | 3960 |
| 3 х 50 + 3 х (1,5 ST KON + 25/3 KON) + UL KON | 51,0 - 55,0 | 0,368 | 4980 |
| 3 х 70 + 3 х (1,5 ST KON + 35/3 KON) + UL KON | 57,0 - 62,0 | 0,272 | 6360 |
| 3 х 95 + 3 х (1,5 ST KON + 50/3 KON) + UL KON | 64,0 - 69,0 | 0,206 | 8150 |
