Оптические модули связи SIPLUS OLM
Производитель —
Оценка (средняя 5)
Формирование оптических сетей PROFIBUS с линейной, звездообразной или кольцевой топологией с использованием стеклянных, PCF и пластиковых оптических кабелей.
Достижение высокой надежности функционирования сети за счет использования...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Оптические модули связи SIPLUS OLM
- Формирование оптических сетей PROFIBUS с линейной, звездообразной или кольцевой топологией с использованием стеклянных, PCF и пластиковых оптических кабелей.
- Достижение высокой надежности функционирования сети за счет использования резервированных схем питания и резервирования каналов связи.
- Мониторинг нормального функционирования с помощью сигнального контакта.
- Поддержка всех возможных скоростей обмена данными в сети PROFIBUS от 9.6 Кбит/с до 12 Мбит/с, включая 45.45 Кбит/с для PROFIBUS PA.
- Мониторинг состояний оптических каналов связи с помощью сетодиодов соответствующих портов или с помощью вольтметра, подключаемого к измерительным терминалам.
| Оптический модуль связи SIPLUS | OLM/P11 | OLM/P12 | OLM/G12 |
|---|---|---|---|
| Заказной номер | 6AG1 503-2CA00-2AA0 | 6AG1 503-3CA00-2AA0 | 6AG1 503-3CB00-2AA0 |
| Заказной номер базового модуля | 6GK1 503-2CA00 | 6GK1 503-3CA00 | 6GK1 503-3CB00 |
| Диапазон рабочих температур | -25 … +60 °C; допускается появление конденсата | ||
| Условия эксплуатации | Тяжелые промышленные условия с наличием агрессивных примесей в атмосфере | ||
| Технические данные | Соответствуют техническим данным базовых модулей | ||
Характеристики
- Повышение надежности функционирования сети за счет использования кольцевой конфигурации.
- Быстрая локализация отказов, поддерживаемая использованием сигнального контакта, сигнальных светодиодов, измерительных терминалов.
- Большая протяженность оптических каналов, достигающая 15 км при использовании стеклянных оптических кабелей.
Область применения
Оптические модули связи OLM находят применение:
- В системах промышленной связи на базе PROFIBUS.
- Для передачи данных по стеклянному оптоволоконному кабелю между зданиями.
- Для построения сетей со смешанными конфигурациями, включающими в свой состав электрические и оптические каналы связи.
- В системах связи большой протяженности (дорожные туннели, системы управления движением).
- В системах с повышенной надежностью передачи данных (кольцевые топологии).
Конструкция
Оптические модули связи OLM выпускаются в металлических корпусах, предназначенных для установки на стандартные профильные шины или на плоские поверхности. Для их работы необходим внешний источник питания =24В. Обеспечивается поддержка резервированных блоков питания.
Модули OLM снабжены реле, с помощью контакта которого может быть сформирован сигнал для программируемого контроллера или устройства человеко-машинного интерфейса.
С помощью модулей OLM к оптическим линиям связи могут подключаться PROFIBUS станции, оснащенные электрическим интерфейсом RS 485. Эти же модули выполняют роль согласующих устройств между электрическими и оптическими сегментами сети PROFIBUS.
OLM выпускаются в нескольких модификациях и могут оснащаться одним или двумя оптическими интерфейсами, позволяющими производить подключение оптоволоконных кабелей различных типов с помощью BFOC соединителей. Для построения оптических каналов связи могут использоваться:
- Пластиковые оптоволоконные кабели (980/1000мкн), используемые для передачи данных на расстояния до 80м. Кабели могут поставляться заранее разделанными с установленными BFOC соединителями.
- PCF оптоволоконные кабели (200/230мкн), используемые для передачи данных на расстояния до 400м. Кабели могут поставляться заранее разделанными с установленными 4 BFOC соединителями.
- Стеклянные многомодовые оптоволоконные кабели (62.5.125мкн), используемые для передачи данных на расстояния до 3000м. Кабели могут поставляться заранее разделанными с установленными 4 BCOF соединителями.
- Одномодовые оптоволоконные кабели (10/125мкн), используемые для передачи данных на расстояния до 15000м.
Функции
- Автоматическая настройка на все стандартные скорости передачи от 9.6Кбит/с до 12Мбит/с, включая 45.45Кбит/с для PROFIBUS-PA.
- Поддержка магистральных, кольцевых и звездообразных топологий сети.
- Высокая надежность передачи данных в сетях с кольцевой топологией. Расстояние между двумя соседними OLM ограничивается только скоростью передачи данных и типом используемых каналов связи.
- Сегментация, гальваническое разделение электрических интерфейсов PROFIBUS станций.
- Поддержка неограниченного количества ведущих сетевых устройств. Расширенный набор функций по локализации ошибок во внешних оптических и электрических (RS 485) сегментах сети PROFIBUS.
- Быстрая локализация отказов за счет формирования внешнего сигнала с помощью контакта реле или проверки нормального функционирования оптических соединений методом измерения уровней электрических сигналов с помощью вольтметра.
- Поддержка каскадного включения до 124 модулей OLM в сети линейной или кольцевой топологий. Количество последовательно включаемых OLM ограничивается только временем мониторинга системы.
Интеграция

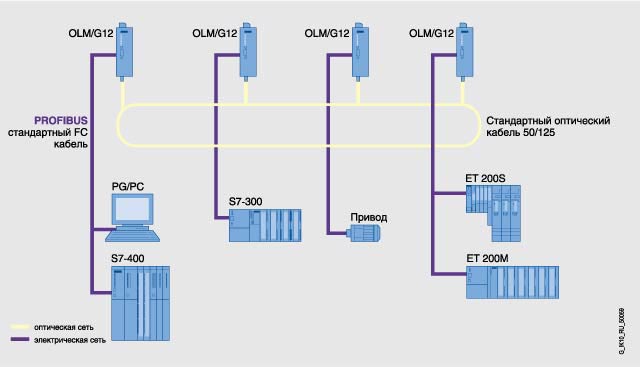

Пример конфигурации с OLM для PROFIBUS
Техническая спецификация
| Технические данные | ||
|---|---|---|
| Скорость обмена данными | 9.6 Кбит/с … 12 Мбит/с 45.45 Кбит/с (PROFIBUS PA) |
|
| Задержка распространения сигнала | 6.5 интервалов передачи одного бита | |
| Интерфейсы | ||
|
9-полюсное гнездо соединителя D-типа | |
|
5-полюсный съемный терминальный блок с фиксатором | |
|
2 или 4 BFOC гнезда | |
|
2-полюсный съемный терминальный блок с фиксатором | |
| Оптические интерфейсы модулей OLM/P11 и OLM/P12 |
Пластиковый оптический кабель 980/1000 мкн 230 ДБ/км |
PCF оптический кабель 200/230 мкн 10 ДБ/км |
|
0 … 80 м | 0 … 400 м |
| Оптические интерфейсы модулей OLM/G11, OLM/G12 и OLM/G12-EEC |
Стеклянный оптический кабель 62.5/125 мкн 3.5 ДБ/км |
Стеклянный оптический кабель 50/125 мкн 3 ДБ/км |
|
860 нм | 860 нм |
|
-13 ДБм | -15 ДБм |
|
-28 ДБм | -28 ДБм |
|
12 ДБ | 10 ДБ |
|
0 … 3000 м | 0 … 3000 м |
| Оптические интерфейсы модулей OLM/G11-1300 и OLM/G12-1300 |
Стеклянный оптический кабель 62.5/125 мкн 1 ДБ/км |
Стеклянный оптический кабель 10/125 мкн 0.5 ДБ/км или 9/125 мкн 0.5 ДБ/км |
|
1310 нм | 1310 нм |
|
-17 ДБм | -19 ДБм |
|
-29 ДБм | -29 ДБм |
|
10 ДБ | 8 ДБ |
|
0 … 10 км | 0 … 15 км |
| Напряжение питания | =24 В (=18 … 30 В) | |
| Потребляемый ток, не более | 200 мА при =24 В | |
| Потребляемая мощность, не более | 6 Вт | |
| Монтаж | На стандартную профильную шину или на плоскую поверхность с креплением винтами | |
| Условия эксплуатации, хранения и транспортировки | ||
|
0 … +60 °C | |
|
-25 … +60 °C | |
|
-40 … +70 °C | |
|
95% при +25 °C | |
| Конструкция | ||
|
39.5 x 110 x 73.2 | |
|
Приблизительно 300 г | |
| Степень защиты | IP40 | |
| Стандарты и одобрения | ||
|
EN 61000-6-4 класс A | |
|
EN 61000-6-2 | |
|
UL 60950-1, CSA C22.2 № 60950-1; UL 508, CSA C22.2 № 14-M91; UL 1604 и 2279 (Ex-зоны) |
|
|
FM 3611 | |
|
EN 50021 | |
|
AS/NZS 2064 (класс A) | |
|
EN 61000-6-2, EN 61000-6-4 | |
