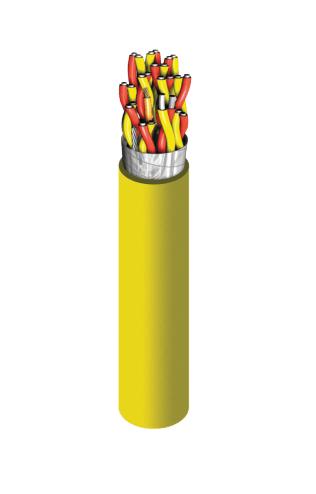

Кабели для измерения и контроля температуры

-40°С/+105°С

ОБЩИЕ ХАРАКТЕРИСТИКИ

1. Проводник: одножильный или многожильный удлинительный кабель термопары в соответствии с ASTM E230 и ANSI MC96.112 22 AWG (от 2,44 до 0,63 мм)
2. Изоляция: Номинальная толщина 0,016 дюйма (0,40 мм) из негорючего ПВХ.
3. Цветовой код: ASTM E230 и ANSI MC96.1, положительный вывод пронумерован. Доступны другие цвета.
4. Структура: Витые пары.
5. Коммуникационная жила: 22 AWG (0,61 мм), 7-жильный медный провод, номинальный диаметр 0,015 дюйма (0,38 мм), оранжевый, с ПВХ изоляцией (4 пары и больше)
6. Экран кабеля: 0,002-дюймовая (0,05 мм) алюминиево-полиэфирная лента с нахлестом 25 %.
7. Провод заземления кабеля: 20 AWG (0,91 мм), 7-жильный из луженой меди.
8. Внешняя оболочка: огнеупорная оболочка из ПВХ с разрывным шнуром.

УПАКОВКА

Катушка, пластиковая катушка, деревянная катушка.

ОБЛАСТЬ ПРИМЕНЕНИЯ

• Нефтехимические заводы
• Общественные и промышленные объекты
• Схемы термопар
• Раздел 725 NEC для использования в опасных зонах класса 1, раздела 2.
• Соответствует NEC 725 и используется в цепях класса 2 и класса 3.

ХАРАКТЕРИСТИКИ

• Непрерывная рабочая температура: +105 °C
• Огнезащитное свойство.
• Проходит испытания на пламя IEEE 383 и VW-1 Flame Test.
• Доказательство солнечного света.
• Доступны модели со структурой CPE и TPE ITC.

Электрические

Рабочее напряжение: 300 В. Испытательное напряжение: 3000 В.
