Пластиковые и PCF волоконно-оптический кабели
Производитель —
Оценка (средняя 4)
Электрическая изоляция между PROFIBUS приборами и сегментами сети PROFIBUS.
Высокая степень защиты передаваемых данных от воздействия внешних электромагнитных полей.
Длина линии связи до 80м при использовании пластикового и до 400м...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Пластиковые и PCF волоконно-оптический кабели
- Электрическая изоляция между PROFIBUS приборами и сегментами сети PROFIBUS.
- Высокая степень защиты передаваемых данных от воздействия внешних электромагнитных полей.
- Длина линии связи до 80м при использовании пластикового и до 400м при использовании PCF кабеля.
- Конструкция, позволяющая использовать кабели в промышленных условиях.
- Возможен монтаж пластиковых волоконнооптических кабелей на месте
- Экономия времени при вводе в работу со смонтированными кабелями
- Защита передачи от электромагнитных помех
- Защита информации, нет излучения от кабеля

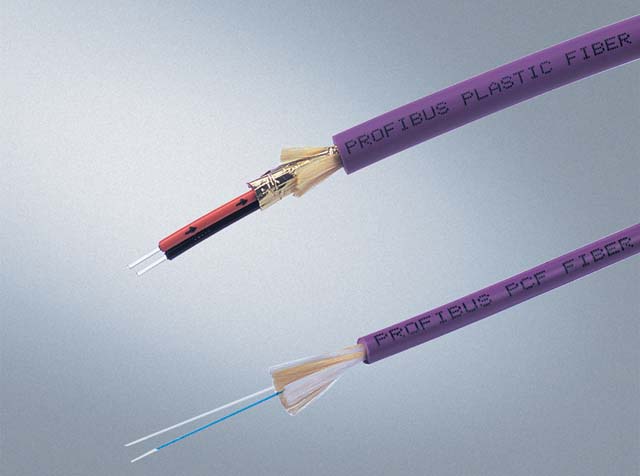

Пластиковые и PCF кабели в сочетании с другими оптическими компонентами используются для монтажа оптических или смешанных линий связи PROFIBUS внутри промышленных помещений.
Пластиковые оптоволоконные кабели могут оснащаться 2х2 BFOC соединителями и использоваться для соединения двух OLM/P11 или OLM/P12, удаленных друг от друга на расстояние до 80м.
PCF оптические кабели поставляются заранее разделанными с 4 установленными соединителями BFOC. На соединителях нанесены указатели направления передачи данных, что существенно упрощает монтаж. Длины сегментов могут достигать 400м в сетях с оптическими модулями связи OLM.
КонструкцияПластиковый дуплексный оптоволоконный кабель:
Плоский 2-жильный кабель с оболочкой жил из поливинилхлорида, не имеющий общей оболочки. Кабель предназначен для прокладки в помещениях и не допускает сильных механических воздействий. Длина линии связи может достигать 50м.
Стандартный пластиковый оптоволоконный кабель:
Круглый кабель с фиолетовой оболочкой из поливинилхлорида, армирующими келварными волокнами и двумя световодами в полиамидной оболочке. Кабель предназначен для монтажа оптических линий связи, прокладываемых внутри помещений, длиной до 80м в сетях с модулями.
Стандартный PCF оптоволоконный кабель:
Круглый PCF (Polymer Cladded Fiber – волокно с полимерным покрытием) кабель с фиолетовой оболочкой из поливинилхлорида, армирующими келварными волокнами. Кабель предназначен для монтажа оптических линий связи, прокладываемых внутри помещений, длиной до 400м в сетях с модулями OLM.
Техническая спецификация| Технические характеристики | ||
|---|---|---|
| Тип кабеля | Дуплексный пластиковый оптоволоконный кабель | Стандартный пластиковый оптоволоконный кабель |
| Назначение | Для внутренней прокладки и эксплуатации без внешних механических воздействий. Длина линии связи до 50м. | Для внутренней прокладки с длиной линии связи до 80м в сетях с OLM и до 50м в сетях с OBT/ станциями со встроенным оптическим интерфейсом. |
| Варианты поставки | Разделанный, 2х2 BFOC соединителя | Разделанный, 2х2 BFOC соединителя |
| Тип кабеля (стандартный код) | I-VY2P 980/1000 150A | I-VY4Y2P 980/1000 160A |
| Тип световода | С многократным преломлением света | С многократным преломлением света |
| Коэффициент затухания, не более | 230 Дб/км при длине волны 660нм | 230 Дб/км при длине волны 660нм |
| Количество жил | 2 | 2 |
| Материалы: | ||
| оптических жил | Полиметилметакрылат (PMMA) | Полиметилметакрылат (PMMA) |
| оболочки | Специальный полимер | Специальный полимер |
| внутренней оболочки/ цвет | Поливинилхлорид (PVC)/ серый | PA/ черный или оранжевый |
| внешней оболочки/ цвет | Нет | Поливинилхлорид (PVC)/ фиолетовый |
| армирующих элементов | Нет | Келварные волокна |
| Механические характеристики: | ||
| диаметр световода | 980мкн | 980мкн |
| диаметр оболочки световода | 1000мкн | 1000мкн |
| диаметр внутренней оболочки | 2.2 ±0.01мм | 2.2 ±0.01мм |
| внешняя оболочка | 2.2х4.4 ±0.01мм | 7.8 ±0.3мм |
| масса | 7.8кг/км | 65кг/км |
| кратковременное тяговое усилие | До 50Н | До 100Н |
| постоянное тяговое усилие | Не допускается | Не допускается |
| радиус однократного изгиба без тяговых усилий | Не менее 30мм | Не менее 100мм |
| радиус многократных изгибов | Не менее 50мм | Не менее 150мм |
| тяговое усилие | До 35Н/10см | До 100Н/10см |
| Устойчивость к воздействию: | ||
| минерального масла ASTM № 2 | Условно устойчивый | Условно устойчивый |
| минеральной смазки | Условно устойчивый | Условно устойчивый |
| воды | Условно устойчивый | Условно устойчивый |
| ультрафиолетового излучения | Нет | Условно устойчивый |
| Диапазон температур: | ||
| рабочий | -30 … +70°C | -30 … +70°C |
| хранения и транспортировки | -35 … +85°C | -30 … +70°C |
| монтажа | 0 … +50°C | 0 … +50°C |
| Огнестойкость | VW1 по UL 1581 | VW1 по UL 1581 |
| Технические характеристики | |
|---|---|
| Тип кабеля | Стандартный PCF оптоволоконный кабель для PROFIBUS |
| Назначение | Для внутренней прокладки с длиной линии связи до 400м в сетях с OLM и до 300м в сетях с OBT/ станциями со встроенным оптическим интерфейсом. |
| Варианты поставки | Разделанный, 2х2 BFOC соединителя |
| Тип кабеля (стандартный код) | I-VY2K 200/230 10A17 + 8B20 |
| Тип световода | С многократным преломлением света |
| Коэффициент затухания, не более | 10 Дб/км при длине волны 660нм |
| Количество жил | 2 |
| Материалы: | |
| оптических жил | Кварцевое стекло |
| оболочки | Специальный полимер |
| внутренней оболочки/ цвет | Нет |
| внешней оболочки/ цвет | Поливинилхлорид (PVC)/ фиолетовый |
| армирующих элементов | Келварные волокна |
| Механические характеристики: | |
| диаметр световода | 200мкн |
| диаметр оболочки световода | 230мкн |
| диаметр внутренней оболочки | - |
| внешняя оболочка | 4.7 ±0.3мм |
| масса | 22кг/км |
| кратковременное тяговое усилие | До 500Н |
| постоянное тяговое усилие | До 100Н |
| радиус однократного изгиба без тяговых усилий | Не менее 75мм |
| радиус многократных изгибов | Не менее 75мм |
| тяговое усилие | До 750Н/10см |
| Устойчивость к воздействию: | |
| минерального масла ASTM № 2 | Условно устойчивый |
| минеральной смазки | Условно устойчивый |
| воды | Условно устойчивый |
| ультрафиолетового излучения | Условно устойчивый |
| Пластиковые и PCF кабели для PROFIBUS (продолжение) | ||
|---|---|---|
| Технические характеристики (продолжение) | ||
| Тип кабеля | Стандартный PCF оптоволоконный кабель для PROFIBUS | |
| Диапазон температур: | ||
| рабочий | -20 … +70°C | |
| хранения и транспортировки | -30 … +70°C | |
| монтажа | -5 … +50°C | |
| при коротком замыкании жил | - | |
| Огнестойкость | VW1 по UL 1581 | |
