ПТПЖ
Оценка (средняя 4)
ТУ 16.К03-01-87 Назначение Провода предназначены для сетей проводного вещания в диапазоне температур от -40 до +60 °С в условиях фиксированного монтажа. Монтаж проводов производится при температуре не ниже -10 °С, с радиусом изгиба не менее 10-кратного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПТПЖ

ТУ 16.К03-01-87

Назначение

Провода предназначены для сетей проводного вещания в диапазоне температур от -40 до +60 °С в условиях фиксированного монтажа. Монтаж проводов производится при температуре не ниже -10 °С, с радиусом изгиба не менее 10-кратного значения наружного диаметра провода при относительной влажности воздуха до 98 % при температуре до +35 °С.

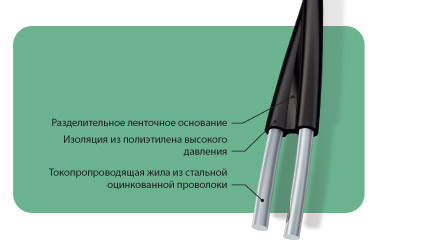

Конструкция

Две параллельно уложенные в одной плоскости токопроводящие жилы изолированы так, чтобы они были разделены между собой ленточным основанием.



Сортамент

Число и номинальный диаметр токопроводящих жил, мм

Номинальная толщина изоляции, мм

Номинальные размеры разделительного ленточного основания, мм

Номинальный наружный размер провода, мм

2 x 0,6

0,6

0,5 x 2,0

1,8 x 5,6

2 x 1,2

0,6

0,5 x 2,0

2,4 x 6,8

2 x 1,8

0,6

0,5 x 2,0

3,0 x 8,0



Электрические параметры

Наименование параметров

Нормируемое номинальное значение

1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру +20 °С, Ом, не более, для жил диаметром:

0,6 мм

1,2 мм

1,8 мм



550

140

100

2. Электрическое сопротивление изоляции проводов постоянному току, измеренное после пребывания в течение 1 часа в воде, пересчитанное на 1 км длины и температуру +20 °С, МОм, не менее:

  • при приемке и поставке

  • на период эксплуатации и хранения

5 000

500

3. Испытательное номинальное напряжение переменного тока после 1 часа пребывания в воде, в течение 1 мин., В

1 500



Механические параметры

Наименование параметров

Нормируемое номинальное значение, не менее

Разрывное усилие провода, Н (кгс), с диаметром токопроводящей жилы:

0,6 мм

1,2 мм

1,8 мм

196 (20)

784 (80)

1764 (180)

Срок службы — не менее 10 лет.

Строительная длина — не менее 150 м.

Пример условного обозначения: «Провод ПТПЖ 2x1,2 ТУ 16.К03-01-87».
