RE-2X(St)Yv-fl PiMf
Производитель — TKD
Оценка (средняя 5)
Применение Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — RE-2X(St)Yv-fl PiMf

Применение

Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и сырых помещениях, внутри и снаружи, а также для прокладки в почву.

Особенности

  • Изоляция оболочки из трудновоспламеняющего ПВХ пластиката и XLPE изоляция жил (сшитый полиэтелен) гарантирует высокую устойчивость к температурам (+90°C), прочность и низкое число диэлектрических потерь.
  • Пара в полиэсторовой фольге и общий экран.
  • Устойчив к воздействию кислот, щелочей и некоторым маслам.
  • Маслостойкий согл. ICEA S-82-552.
  • Внешняя оболочка повышает защиту от механических воздействий.
  • Защита против УФ-излучения согл. UL 1581 Sektion (секция) 1200.
  • Трудновоспаменящийся согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C).

Примечание

  • Соответствует директиве RoHS.
  • Кабель соответ. 2006/95/EG CE ( «Директива по низкому напряжению»).
  • Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II согл. EC 60079-14.
  • По заказу производим специальную конструкцию кабеля, >> возможна поставка компенсационного кабеля: > INDUTHERM <

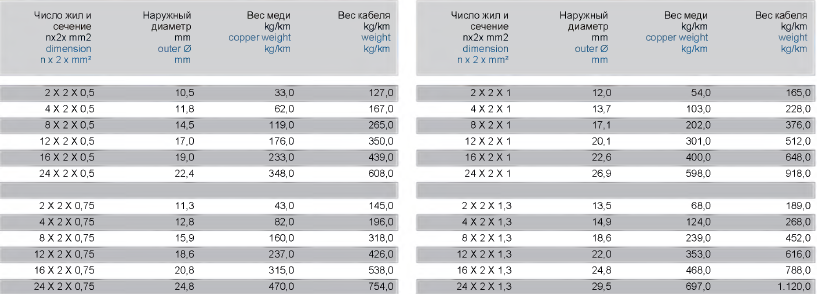

Конструкция и технические характеристики

проводник

медный многопроволочный

структура

7- ми проволочный согл. DIN VDE0295 кл. 2 соотв. IEC 60228 кл. 2

изоляция

XLPE (сшитый полиэтилен)

маркировка жил

жила A: черная; жил.В: белая с цифров.маркир.

способ скрутки

послойный повив пар

экран

пара в полиэстер. фольге^М^, диаметр вспомагательного провода 0,6 mm

общий экран

из ламинированной алюминевой фольги (24 pm) диаметр вспомагательного провода 0,5mm2 (7x0,30 mm)

внешняя оболочка

ПВХ

цвет оболочки

черного или синего цвета для искробез.установ.

номинальное напряжение

300 V

испытательное напряжение

1500 V DC

сопротивление провода

0,5mm2: макс.36,7 Q/km; 0,75mm2: макс.25,0 Q/km;1,3mm2: макс.14,2 Q/km

сопротивление изоляции

мин. 5 GQ x km

длительные допустимые токовые нагрузки

согл. DIN VDE, см. таблицу технических указаний.

емкость

макс.115 nF/km

индуктивность

ок. 1 mH/km

соединение, связывание контуров

макс. 500 nF/500 m

пр.электрические свойства

L/R свойства: 0,5mm2: макс.25 pH/Q; 0,75mm2: макс.25 pH/Q;1,3mm2: макс.40 pH/Q

наименьший радиус изгиба неподвижно

7,5 x диаметр кабеля

температура стационарно

-30 °C / +70 °C

температура подвижно

— 5 °C / +50 C

свойства изоляции

по IEC 60332-1-2; IEC 60332-3-24 (Cat. C)

маслостойкость

согл. ICEA S-82-552

стандарт

EN 50288-7



Купить RE-2X(St)Yv-fl PiMf в регионе Ярославль.
