Ультразвуковые многолучевые расходомеры предназначены для измерения расхода и объема различных жидкостей с содержанием твердых и газообразных веществ не более 3% от объема, максимальной скоростью потока не более 12 м/с, числом Рейнольдса не ниже Re 4000, давлением до 1,6 МПа и температурой от 1 до 150° C, протекающей по четырем металлическим напорным трубопроводам диаметром от 15 до 1800 мм (возможно использование расходомеров на одном трубопроводе – с одним каналом измерения).

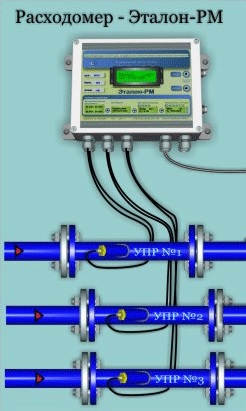

В состав ультразвуковых расходомеров входят:
— до четырех первичных ультразвуковых преобразователей расхода (далее – УПР) с установленными пьезоэлектрическими преобразователями (далее – ПЭП);
— вычислитель расхода – электронный блок (далее – ЭБ);
— комплект соединительных радиочастотных кабелей (далее – кабель РК50) длиной не более 200 м.

Рабочие условия эксплуатации ЭБ ультразвукового расходомера:
— температура окружающей среды от 5 до +50° C;
— относительная влажность воздуха (при температуре 35° С) до 80%;
— устойчив к воздействию синусоидальных вибраций в диапазоне от 10 до 55Гц с амплитудой смещения 0,35 мм.

Рабочие условия эксплуатации УПР:
— температура окружающей среды от -50° до +65° C;
— относительная влажность воздуха (при температуре 35° С) до 95%;
— устойчив к воздействию синусоидальных вибраций в диапазоне от 10 до 55 Гц с амплитудой смещения 0,35 мм.

Ультразвуковые расходомеры относятся к восстанавливаемым, ремонтируемым и многофункциональным изделиям.
Режим работы ультразвуковых расходомеров – непрерывный.

Запись обозначения ультразвуковых расходомеров в технической документации и при заказе имеет следующий вид:

ЭТАЛОН-РМ – ___ – ___ – ____ / ____ – _____ – _____ – _____ – _____

                           1    2         3     4           5      6      7      8

1 — количество измерительных каналов расхода (трубопроводов) и количество лучей в УПР:

• 1К1Л – одноканальный однолучевой;
• 2К1Л – двухканальный однолучевой;
• 3К1Л – трехканальный однолучевой;
• 4К1Л – четырехканальный однолучевой;
• 1К2Л – одноканальный двухлучевой;
• 2К2Л – двухканальный двухлучевой;
• 1К3Л – одноканальный трехлучевой;
• 1К4Л – одноканальный четырехлучевой.

2 — RS232 и RS485 – поле, подтверждающие наличие интерфейсного выхода RS232 и RS485, при отсутствии поле не заполняется.

3 — условный диаметр УПР – первого канала и тип соединения с трубопроводом:

• численное значение поля указывает на диаметр:
  015…1200 – от 15 до 1200 мм;
  000 – беструбное исполнение.
• символьное обозначение на тип соединения с трубопроводом:
  ФЛ – фланцевое;
  РЗ – резьбовое;
  СВ – под сварку.

4 — длина высокочастотных кабелей к ПЭП, м — первого канала: 0М-200М – от 0 до 200 м.

5,6,7 — поля (1-2-3) для 2,3 и 4-го канала соответственно, при отсутствии в заказе оставлять пустыми;

8 — наличие поверки:

• Т- без поверки для технологических нужд;
• И- поверка имитационным методом;
• П- поверка проливным методом.

Примечания:

• Исполнение 000 – беструбное – реализовано для Ду свыше 50 мм. При этом монтаж ПЭП на трубопроводе из коррозионно-стойкой или углеродистой нелегированной стали производится потребителем.
• Исполнение однолучевое реализовано для Ду 15…1800 мм.
• Исполнение двухлучевое реализовано для Ду 50…1800 мм.
• Исполнение трехлучевое реализовано для Ду 80…1800 мм.
• Исполнение четырехлучевое реализовано для Ду 100…1800 мм.

Пример записи в спецификации заказа ультразвукового расходомера с одним каналом измерения расхода и УПР двухлучевого фланцевого исполнения с условным диаметром 100 мм, длиной соединительного кабеля 50 м и встроенным RS485 интерфейсом:

ЭТАЛОН-РМ-1K2Л-RS485-100ФЛ/50M

Пример записи в спецификации заказа ультразвукового расходомера с двумя каналами измерения расхода и двумя УПР двухлучевого фланцевого исполнения с условным диаметром 100 мм, длиной соединительных кабелей 50 м и встроенным RS485 интерфейсом:

ЭТАЛОН-РМ-2K2Л-RS485-100ФЛ/50M-100ФЛ/50M

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА

По способу передачи и представления измерительной информации устанавливаются два режима – местный и дистанционный.
В местном режиме ультразвуковые расходомеры осуществляют измерение и по инициативе пользователя отображают на индикаторе ЭБ следующие параметры:

•  расход жидкости от одного до четырех напорных трубопроводов   м³ /ч;
• объем жидкости нарастающим итогом по каждому трубопроводу   м³ ;
• номер версии встроенного в ЭБ ультразвукового расходомера программного обеспечения;
• контрольные суммы параметров и программного обеспечения ЭБ ультразвукового расходомера;
• календарные данные;
• время работы ультразвуковых расходомеров в режиме измерения, раздельно по каждому трубопроводу;
• время работы ЭБ ультразвукового расходомера при подаче питания.

Для отображения значений указанных величин отведено 32 знакоместа текстового индикатора. Индикация численных значений осуществляется в формате с плавающей запятой.
Ультразвуковые расходомеры рассчитывают часовые, суточные и месячные значения объема, времени работы и архивируют указанную информацию в электронной памяти.
Глубина архивирования часовых архивных параметров не менее 1488 часов, суточных – не менее 366 дней. Время хранения архивной информации в обесточенном состоянии не менее 10 лет.
По запросу пользователя ультразвуковые расходомеры должны индицировать архивные сведения на текстовом индикаторе.
Для назначения нового отчетного периода предусмотрена возможность обнуления накопленных и архивных данных органами надзора с помощью кодового слова, введенного в режиме ввода текущего пароля.

В дистанционном режиме осуществляется:

• вывод измерительной информации по физическому интерфейсу RS-232/RS-485 на электронно-вычислительную машину (ЭВМ);
• вывод частотно-импульсного сигнала 0 – 1000 Гц, пропорционального расходу;
• вывод аналогового сигнала постоянного тока 4-20 мА, пропорционального расходу из-меряемой среды (для расходомеров с аналоговым выходным сигналом).

Ультразвуковые расходомеры имеют возможность подключения к ЭВМ с помощью интерфейса RS-485 с группами ультразвуковых расходомеров (до 32 шт.), образуя локальную информационную сеть. Дистанционный информационный обмен с ультразвуковыми расходомерами в таком случае реализуется посредством программного обеспечения (далее ПО) верхнего уровня с встроенной поддержкой стандартного протокола ModBus RTU.

В зависимости от диаметра условного прохода (далее Ду) УПР ультразвуковые расходомеры измеряют объемный расход в соответствии с диапазонами, приведенными в таблицах 1 и 2.

Потери давления, в МПа, на максимальном расходе не превышают:

• для преобразователей УПР Ду 15-25 0,035;
• — для преобразователей УПР Ду 32-1800 0,010.

Ультразвуковые расходомеры обеспечивают следующие режимы работ:

• а) режим «Работа»;
• б) режим «Программирование».

При включении в сеть ультразвуковые расходомеры устанавливаются в режим «Работа», в котором осуществляются измерение и считывание измерительной информации обслуживающим персоналом, а также просмотр архивных параметров и диагностической информации. Режим «Программирование» используется при проведении первичной и периодических поверок, настройки ЭБ перед пуском ультразвуковых расходомеров в работу на месте эксплуатации. Установление режима «Программирование» должно осуществляться с помощью правильно введенного пароля. Число возможных числовых комбинаций пароля – 1 000 000. Ультразвуковые расходомеры должны поступать из производства с нулевым паролем 000 000. Правильно введенный пароль открывает список доступных параметров для листания.
Ультразвуковые расходомеры «ЭТАЛОН РМ» удовлетворяют требованиям ГОСТ Р 51649-2000 и ГОСТ Р 51318.22 в части электромагнитной совместимости.

Пределы допускаемой относительной погрешности ультразвуковых расходомеров не превышают в зависимости от диапазона расходов значений, указанных в таблице 3.

Средняя наработка на отказ ультразвуковых расходомеров с учетом технического обслуживания, регламентируемого настоящим РЭ, составляет не менее 60000 ч.
Полный средний срок службы ультразвукового расходомера составляет не менее 12 лет.

КАТАЛОГ ВЫПУСКАЕМЫХ МОДЕЛЕЙ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА ЭТАЛОН-РМ

Для однолучевых расходомеров ЭТАЛОН-РМ выпускается 4 модели.

Отличительные особенности данных моделей:

• Единственный из выпускаемых в РОССИИ однолучевых расходомеров имеет автоматическую коррекцию по температуре и расходу жидкости, что обеспечивает улучшение точностных характеристик и сходимости показаний.Универсальность — не требует настройки под конкретные условия применения.
• Параметр «УРОВЕНЬ СИГНАЛА 0-100%» для каждого датчика ПЭП — сигнализирует о степени загрязнения датчика за долго до отказа (необходимости тех.обслуживания).
• Каналы первичных преобразователей расхода (УПР) имеют гальваническую изоляцию между собой.
• Экономичное решение при построении узлов учета тепла с тепловычислителями.

Для двухлучевых ультразвуковых расходомеров ЭТАЛОН-РМ выпускается 2 модели.

Отличительные особенности данных моделей:

• Двойная точность (в 2 раза) и уменьшение длины (в 2 раза) и требования к качеству (коррозии, отложений и т.п.) прямолинейного участка.
• Двойная надежность (способность продолжать измерение расхода на одном луче при отказе (загрязнению) второго). Уменьшается вероятность срыва учета более чем в 10 раз из-за загрязнения датчиков.
• Универсальность — не требует настройки под конкретные условия применения.
• Параметр «УРОВЕНЬ СИГНАЛА 0-100%» для каждого датчика ПЭП — сигнализирует о степени загрязнения датчика за долго до отказа (необходимости тех.обслуживания).
• Каналы первичных преобразователей расхода (УПР) имеют гальваническую изоляцию между собой.

Для трехлучевых ультразвуковых расходомеров ЭТАЛОН-РМ выпускается 1 модель.

Отличительные особенности данных моделей:

• Универсальное решение для любых жидкостей (нефть,мазут,стоки и т.п)
• Двойная точность раходомера (в 2 раза) и уменьшение длины (в 2 раза) и требования к качеству (коррозии, отложений и т.п.) прямолинейного участка.
• Тройная надежность (способность продолжать измерение расхода на одном или двум лучах при отказе (загрязнению) датчиков). Уменьшается вероятность срыва учета более чем в 100 раз из-за загрязнения датчиков.
  4. Универсальность — не требует настройки под конкретные условия применения.
• Параметр «УРОВЕНЬ СИГНАЛА 0-100%» для каждого датчика ПЭП — сигнализирует о степени загрязнения датчика за долго до отказа (необходимости тех.обслуживания).
• Каналы первичных преобразователей расхода (УПР) имеют гальваническую изоляцию между собой.

Для четырехлучевых ультразвуковых расходомеров ЭТАЛОН-РМ выпускается 1 модель.

Отличительные особенности данных моделей:

• Исключительная точность (0.5%) измерения расхода для труб большого диаметра.
• Универсальное решение для любых жидкостей (нефть,мазут и т.п)
• Уменьшение длины (в 2 раза) и требования к качеству (коррозии, отложений и т.п.) прямолинейного участка.
• Двойная надежность (способность продолжать измерение расхода на двух лучах при отказе (загрязнению) датчиков). Уменьшается вероятность срыва учета более чем в 20 раз из-за загрязнения датчиков.
• Универсальность — не требует настройки под конкретные условия применения.
• Параметр «УРОВЕНЬ СИГНАЛА 0-100%» для каждого датчика ПЭП — сигнализирует о степени загрязнения датчика за долго до отказа (необходимости тех.обслуживания).

7. Каналы первичных преобразователей расхода (УПР) имеют гальваническую изоляцию между собой.
