СегментКИ-485 -ЭВКВт Nx2x0,60
Производитель —
Оценка (средняя 5)
Для универсального промышленного применения.
Для объектов нефтяной и газовой промышленности.
Для химических предприятий.
Для энергетики.
Для аналоговой и цифровой связи и цепей контроля.
Для систем противопожарной защиты.
Управление технологическим...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СегментКИ-485 -ЭВКВт Nx2x0,60
Для универсального промышленного применения.
Для объектов нефтяной и газовой промышленности.
Для химических предприятий.
Для энергетики.
Для аналоговой и цифровой связи и цепей контроля.
Для систем противопожарной защиты.
Управление технологическим процессом

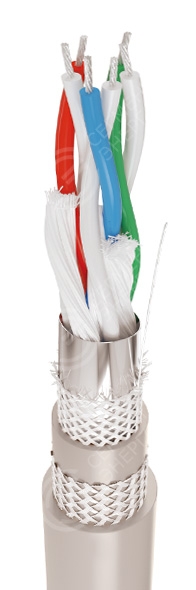

Конструкция
Токопроводящая жила – медная многопроволочная луженая, диаметром 0,60 мм
Изоляция – сплошной полиэтилен.
Общий экран – оплетка из медных луженных проволок наложенных поверх ламинированной алюминиевой фольги, с контактным проводником
Скрутка – парная.
Оболочка –
СегментКИ-485-ЭВКВ – ПВХ пластикат.
СегментКИ-485-ЭВКВт – ПВХ пластикат повышенной теплостойкости и маслобензостойкости.
СегментКИ-485-ЭВКВм – ПВХ пластикат повышенной морозостойкости.
СегментКИ-485-ЭПКП – светостабилизированный полиэтилен.
Броня –
индекс «К» – в виде оплетки стальной оцинкованной проволоки.
Цвет оболочки –
СегментКИ-485-ЭВКВ – серого цвета.
СегментКИ-485-ЭВКВт – серого цвета.
СегментКИ-485-ЭВКВм – черного цвета.
СегментКИ-485-ЭПКП – черного цвета.
Внешняя оболочка –
соответствует материалу оболочки.
В состав сердечника должны быть включены полипропиленовые пленочные некрученные фибрилированные нити, которые укладываются продольно оси кабеля, заполняя промежутки между парами и экраном.
Поверх сердечника допускается продольное или в виде обмотки наложение полиэтилентерефталатной пленки.
| Минимальный срок службы | 30 лет |
| Гарантийный срок эксплуатации: | 5 лет с даты ввода в эксплуатацию, но не более 5,5 лет с даты изготовления |
| Диапазон температур, °С | Диапазон температур эксплуатации кабелей от – 50 до +70 С; Диапазон температур эксплуатации c оболочкой и защитным шлангом повышенной морозостойкости (с индексом «м» после материала оболочки либо шланга) — до минус 60°С; Монтаж: от –15 до +50 |
| Минимальный радиус изгиба | При монтаже: не менее 10 хD. При монтаже в труднодоступных местах с учетом не более 2-х изгибов в одном месте: не менее 7 хD |
| Поддерживаемые стандарты |
| RS-485 |
| ProfiBus |
| Foundation FieldBus |
| HART |
Требования безопасности
ГОСТ 31565-2012
СегментКИ-485-ЭВКВ О1.8.2.5.4
СегментКИ-485-ЭВКВт О1.8.2.5.4
СегментКИ-485-ЭВКВм О1.8.2.5.4
СегментКИ-485-ЭПКП О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Массогабаритные параметры
| Число пар х сечение, мм2 | CегментКИ-485-ЭВнг(А)-LS | CегментКИ-485-Энг(А)-HF | CегментКИ-485-ЭВКГнг(А)-LS | CегментКИ-485-ЭПКГПнг(А)-LS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Номинальный
диаметр, мм
|
Масса кабеля |
Номинальный
диаметр, мм
|
Масса кабеля |
Номинальный
диаметр, мм
|
Масса кабеля |
Номинальный
диаметр, мм
|
Масса кабеля | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2х2х0,6 | 7,76 | 91,8 | 7,76 | 90,1 | 8,96 | 136,3 | 10,96 | 150,2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3х2х0,6 | 9,52 | 98,2 | 9,52 | 96,0 | 10,72 | 152,1 | 12,72 | 167,0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4х2х0,6 | 10,35 | 113,6 | 10,35 | 111,2 | 11,55 | 171,9 | 13,55 | 187,4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5х2х0,6 | 11,24 | 147,5 | 11,24 | 144,8 | 12,4 | 210,5 | 14,4 | 226,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6х2х0,6 | 12,24 | 146,5 | 12,24 | 143,6 | 13,44 | 214,8 | 15,44 | 231,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7х2х0,6 | 12,24 | 154,0 | 12,24 | 151,1 | 13,44 | 222,3 | 15,44 | 238,9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8х2х0,6 | 13,2 | 170,7 | 13,2 | 167,5 | 14,4 | 244,0 | 16,4 | 261,3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9х2х0,6 | 14,48 | 190,3 | 14,48 | 186,8 | 15,68 | 270,4 | 17,68 | 288,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10х2х0,6 | 15,44 | 242,7 | 15,44 | 238,9 | 16,64 | 327,9 | 18,64 | 346,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1х2х0,78 | 6,2 | 64,0 | 6,2 | 62,6 | 7,4 | 100,2 | 9,4 | 113,1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2х2х0,78 | 8,33 | 104,2 | 8,33 | 102,3 | 9,536 | 151,8 | 11,53 | 166,0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3х2х0,78 | 10,2 | 115,9 | 10,2 | 113,5 | 11,494 | 173,9 | 13,49 | 189,3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4х2х0,78 | 11,21 | 135,6 | 11,21 | 133,0 | 12,4196 | 198,5 | 14,41 | 214,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5х2х0,78 | 12,21 | 173,9 | 12,21 | 171,0 | 13,4164 | 242,0 | 15,4 | 258,7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6х2х0,78 | 13,32 | 177,5 | 13,32 | 174,3 | 14,52 | 251,5 | 16,52 | 268,8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7х2х0,78 | 13,32 | 188,4 | 13,32 | 185,2 | 14,52 | 262,4 | 16,52 | 279,7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8х2х0,78 | 14,388 | 209,5 | 14,38 | 206,0 | 15,588 | 289,1 | 17,5 | 307,1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9х2х0,78 | 15,812 | 234,0 | 15,812 | 230,1 | 17,012 | 321,2 | 19,0 | 340,1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10х2х0,78 | 16,88 | 290,8 | 16,88 | 286,7 | 18,08 | 383,6 | 20,08 | 403,2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
