Расходомеры

Расходомер Lutz серии TS с дисплеем и подсветкой отвечает всем требованиям к сенсорным дисплеям и привлечет ваше внимание удобством использования, многоязычным интерфейсом и компактным дизайном.Понятные текстовые инструкции, система отчетов и тексты справки, а также функции контроля,- все эти элементы управления практически исключают ошибки. Возможны как ручное так и внешнее управление.

Расходомер серии TS работает в соответствии с принципом объемного вытеснения (расходомер объёмного типа). В корпусе, имеющем входное и выходное отверстия, расположена измерительная камера с плавающим диском, сквозь которую проходит жидкость. Протекающая жидкость прижимает плавающий диск к одной из сторон камеры и под напором диск начинает совершать колебательные движения, что в свою очередь приводит к круговым движениям вала плавающего диска. Через приводной механизм вращение передается на магнит с несколькими полюсами, который воздействует на магнитный выключатель. Каждый оборот плавающего диска соответствует постоянному значению объема и фиксированному числу импульсов, что позволяет электронному счетному устройству определять объем проходящего потока по числу полученных импульсов.

Расходомер имеет модульную конструкцию. Модульная система предполагает практически безграничные возможности применения. Базовый счетчик, панель управления, релейный модуль и защитная крышка выбираются согласно задаче и требованиям клиентов.

Необходим ли вам расходомер с программированием или без этой функции, для мобильного или стационарного применения, общепромышленного или взрывозащищенного исполнения — модульная конструкция гарантирует вам гибкость и безопасность.

Состав и назначение модулей расходомеров

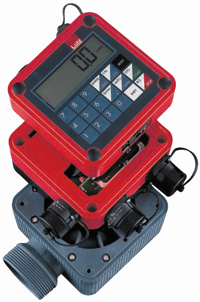

Панель управления		Электронное вычислительное устройство с сенсорным экраном для управления расходомером. Многоязычный интерфейс и помощь, в т.ч. на русском языке.
Защитная крышка с импульсным преобразователем		Предназначена для защиты модулей базового расходомера, релейного модуля или блока питания, если панель управления устанавливается децентрализовано (т.е. не непосредственно на измерительной камере, а удаленно от нее в операторской). Импульсный преобразователь. Усиливает сигналы от базового расходомера при необходимости их подачи на расстояние свыше 5 м.
Релейный модуль		Служит для управления внешними электроприборами, например, электродвигателем насоса и электромагнитным вентилем и управляется сигналами с электроники панели управления.
Блок питания		Обеспечивает электропитание панели управления в том случае, когда нежелательна ее работа от батареек и нет необходимости в работе релейного модуля.
Коммуникационный модуль		Устанавливает связь с другими системами управления, контроля или управления технологическим процессом с различными типами входов и выходов.
Базовый расходомер (измерительная камера)		Корпус и измерительная камера со всеми компонентами, необходимыми для объемного измерения, которые входят в непосредственный контакт с перекачиваемой жидкостью.

Основа расходомера — базовый счетчик и панель управления. Использование релейного модуля, соответствующих монтажных проводов и электромагнитного вентиля превратит расходомер в устройство контроля с программированием. Нужно просто задать желаемое количество, нажать кнопку, и расходомер командует насосу качать до тех пор, пока показатель объема не остановится на нужной вам отметке. Затем релейный модуль управляет элементами системы: отключает насос и/или магнитный вентиль

Технические характеристики

Расходомеры TS: измерение без программирования

Расходомеры TS: измерение с программированием

Схема подключения

Расходомеры серии TS меряют расход легкотекучих жидкостей:

• Тип ST10 — нейтральных сред: растворы солей, дизельное топливо, рабочая жидкость для гидравлических систем, минеральное масло
• Тип SL10 — агрессивных кислот и щелочей: соляная и серная кислоты, раствор едкого натра
• Тип LM10 Ex — для ЛВЖ и растворителей: этанол, нефть, изопропанол, керосин
• Тип UN10 Ex — для легковоспламеняющихся и агрессивных сред: муравьиная кислота, уксусная кислота, тетрагидрофуран, ацетон
• Тип VA10 Ex — для легковоспламеняющихся и агрессивных сред: эфир, стирол, ксилол, азотная кислота, тетрагидрофуран
• Тип HC10 Ex — для самых высокоагрессивных сред, в т.ч. содержащих хлор, фтор и т.д.
