Технический паспорт
Характеристики
![](/upload/images/wilo/1883/wilo_f_020000200003777000010092_5.png)
- - - - включая резервный насос
Габаритный чертеж
![](/upload/images/wilo/1883/wilo_f_0200002500007ef700010092_5.png)
Приведены примеры установок.
Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода
Поверхность для установки: ровная и горизонтальная
Место установки: сухое, хорошо проветриваемое и защищенное от замерзания
Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.
Мощность |
---|
Макс. температура перекачиваемой жидкости T | 50 В°C |
Температура окружающей среды, макс. T | 40 В°C |
Максимальное рабочее давление pmax | 16 бар |
Номинальные внутренние диаметры трубы на стороне всасывания RPS | R 2ВЅ |
Номинальные внутренние диаметры трубы с напорной стороны RPD | R 2ВЅ |
Число секций | 5 |
Количество резервных насосов | 1 |
Кол. рабочих насосов | 2 |
Мотор |
---|
Подключение к сети | 3~400 V, 50 Hz |
Допустимый перепад напряжения | В±10 % |
Класс изоляции | F |
Степень защиты | IP 55 |
Номинальная мощность электродвигателя P2 | 2.20 кВт |
Номинальный ток 3~230 В, 50 Гц IN | 8.00 A |
Номинальный ток 3~400 В, 50 Гц IN | 4.60 A |
КПД электродвигателя ηm 50% | 80,5 % |
КПД электродвигателя ηm 75% | 83,9 % |
КПД электродвигателя ηm 100% | 83,2 % |
Материалы |
---|
Корпус насоса | 1.4301 [AISI304] |
Вал насоса | 1.4301 [AISI304] |
Рабочее колесо | 1.4307 [AISI304L] |
Статическое уплотнение | EPDM |
Mechanical seal | Q1BE3GG |
Данные для заказа |
---|
Изделие | Wilo |
Тип | SiBoost Smart FC 3 Helix V 1005 |
Арт.-№ | 2536130 |
Вес, прим. m | 258 кг |
Размеры и габаритные чертежи
Габаритный чертеж
![](/upload/images/wilo/1883/wilo_f_0200002500007ef700010092_5.png)
Приведены примеры установок.
Принадлежности (заказываются отдельно): Опциональный комплект WMS для защиты от сухого хода
Поверхность для установки: ровная и горизонтальная
Место установки: сухое, хорошо проветриваемое и защищенное от замерзания
Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.
Номинальные внутренние диаметры трубы с напорной стороны RPD
R 2ВЅ
Номинальные внутренние диаметры трубы на стороне всасывания RPS
R 2ВЅ
Размеры H
1405 мм
Размеры H1
170 мм
Размеры H3
90 мм
Размеры HP
859 мм
Размеры HS
1300 мм
Размеры L
1250 мм
Размеры L1
300 мм
Размеры LS
400 мм
Размеры P
845 мм
Размеры P1
704 мм
Размеры P3
420 мм
Размеры P4
30 мм
Размеры X
900 мм
Характеристики
Характеристики
![](/upload/images/wilo/1883/wilo_f_020000200003777000010092_5.png)
- - - - включая резервный насос
Схема подключения
Схема подключения
Smart Controller SC, прямой пуск
![](/upload/images/wilo/1883/wilo_f_020000200001b71a00010092_5.png)
x0: Электроподключение к сети
x1: электропитание насосов; 1–3 – насос 1; 4–6 – насос 2
x2: Разъем WSK: 1–2 – насос 1; 3–4 – насос 2 и т. д.
x3: беспотенциальные контакты (сигнализация); 1–3 – SSM (обобщенная сигнализация неисправности); 4–6 – SBM (обобщенная сигнализация рабочего состояния)
x4: Разъемы для датчиков: 1 – датчик (In); 2 – датчик (+); 3–4 – внешнее включение/выключение; 5–6 – TLS (защита от сухого хода); 7–8 – заданное значение 2
x5: Аналоговые выходы: 1–2 – факт. давление (0...10 В)
Данные для заказа
Данные для заказа |
---|
Изделие | Wilo |
Тип | SiBoost Smart FC 3 Helix V 1005 |
Арт.-№ | 2536130 |
Номер EAN | 4048482226019 |
Цвет | Зеленый/черный/серебристый |
Минимальное количество для заказа | 1 |
Единица минимального кол-ва для заказа | PCE |
Вес (нетто) kg | 258 |
Длина (нетто) mm | 1250 |
Ширина (нетто) mm | 845 |
Высота (нетто) mm | 1405 |
Вес (брутто) kg | 283 |
Длина (брутто) mm | 1750 |
Ширина (брутто) mm | 1000 |
Высота (брутто) mm | 1610 |
Вид упаковки | Специальная палета |
Свойства упаковки | Транспортировочная упаковка |
Штук на поддон | 1 |
Количество на один слой | 1 |
Описание изделия
Полный текст

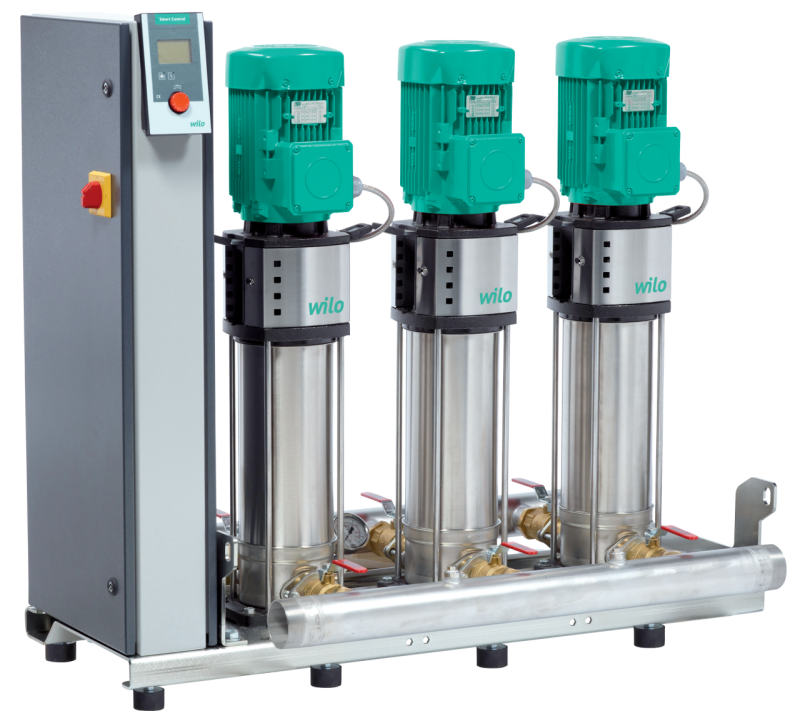

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции
- Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
- Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
- Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями IEC IE2, при мощности 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
- Уплотнение вала посредством не зависящего от направления вращения скользящего торцового уплотнения в картриджном исполнении для простого технического обслуживания
- Простой дизайн соединительного элемента обеспечивает прямой доступ к скользящему торцовому уплотнению
- Сменная муфта для замены скользящего торцового уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
- Гидравлическая часть всей установки с улучшенными показателями по потере давления
- Детали, контактирующие с водой, не подвержены коррозии
- Удобный в эксплуатации прибор управления/регулирования SC-FC, максимальное качество регулирования с символьным ЖК-дисплеем, удобная навигация с наглядным меню и технологией «красная кнопка» для настройки параметров, поставляется с частотным преобразователем для бесступенчатой регулировки главного насоса
- Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)
Оснащение/ функции
- Высоконапорные центробежные насосы из нержавеющей стали серии Helix V
- Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
- Запорная арматура на стороне всасывания и напорной стороне каждого насоса
- Обратный клапан на напорной стороне каждого насоса
- Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
- Датчик давления (4 – 20 мА), напорная сторона
- Манометр, напорная сторона
- Автоматическая система управления насосом посредством полностью электронного
контроллера Smart (SC-FC) в корпусе из листовой стали, класс защиты IP 54, состоящем из внутреннего источника питания, микропроцессора с Soft-ПЛК, ЧП, аналоговых и цифровых входов и выходов.
Для облегчения технического обслуживания рекомендуется соблюдать рабочую зону 1 м вокруг установки.
Управление/индикация
- Жидкокристаллический экран (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти истории
- Управление через меню с символами и номерами меню
- Светодиоды для индикации состояния установки (эксплуатация/неисправность)
- Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
- Настройка эксплуатационных параметров и квитирование сообщений о неисправности посредством технологии «красная кнопка»
- Запираемый на ключ главный выключатель
- Режим с/без резервного насоса: по выбору через технический отдел
- Счетчик рабочих часов для каждого насоса и всей системы
- Счетчик коммутационных операций для каждого насоса и всей системы
- Регистратор неисправностей для последних 16 событий
Регулирование
- Полностью автоматические управление 1 – 4 нерегулируемыми насосами посредством сравнения заданных и фактических значений
- Частотный преобразователь с синус-фильтром для бесступенчатого регулирования главного насоса
- Переключение на второе заданное значение. Активируемое заданное значение для каждого контакта
- Внешнее дистанционное изменение заданного значения посредством сигнала 4 – 20 мА
- Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
- Контактор для подсоединения насосов , в исполнении SD комплектуется тепловыми расцепителями и таймером для комбинации «звезда/треугольник»
- Возможность выбора 2 наборов параметров, простое меню (заданное значение и вид регулирования) или экспертное меню (эксплуатационные параметры и параметры регулирования)
- Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
- Автоматическая настраиваемая смена работы насосов
- Стандартная настройка: импульс – каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
- Альтернатива: смена работы насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов
- Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса)
- Возможность активации/дезактивации
- Возможность свободного выбора периода времени между двумя тестовыми режимами
- Возможность свободного программирования времени блокировки
- Возможность произвольной настройки частоты вращения
Контроль
- Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
- Сигнал датчика 4 – 20 мА (контроль целостности кабеля на участке датчика) для фактических значений регулируемых величин
- Предохранение электродвигателей насосов в исполнении DOL: защитный выключатель электродвигателя, в исполнении SD: плавкий предохранитель в сочетании с тепловыми расцепителями
- Автоматическое переключение рабочего насоса на резервный насос при неисправности
- Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
- Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
- Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
- Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
Интерфейсы
- Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
- Возможность переключения логики между SBM и SSM
- Контакты для внешнего включения/выключения, отсутствия воды и второго заданного значения. Заданное значение
- Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки
Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)
- Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
- Реле коммутационное для PTC защиты электродвигателя
- Раздельная сигнализация рабочего состояния/неисправности и сигнализация прекращения подачи воды
- Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА
- Устройство плавного пуска для насосов пиковой нагрузки
- Подключение к системам управления зданием согласно VDI 3814
Рекомендуемые принадлежности (заказываются отдельно)
- Опциональный комплект WMS для защиты от сухого хода
- Гибкие соединительные трубопроводы или компенсаторы
- Приемный резервуар в качестве разделителя систем
- Мембранный напорный резервуар
- Резьбовые крышки на системах с резьбовыми накопительными трубопроводами
Система шин (опционально)
- BACnet, шина LON-Bus, Modbus RTU
Применимые стандарты
- Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
- Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
- EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
- Электрическое оснащение машин EN 60204-1
- EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
- Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
- ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
- ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях EN 61000-6-3 (до 9,0 кВт, для этого используется EN 61000-6-4 – создаваемые помехи в промышленных зонах)
Мощность |
---|
Макс. температура перекачиваемой жидкости T | 50 В°C |
Температура окружающей среды, макс. T | 40 В°C |
Стандартное исполнение для рабочего давления pмакс | 16 бар |
Число секций | 5 |
Количество резервных насосов | 1 |
Кол. рабочих насосов | 2 |
Мотор |
---|
Подключение к сети | 3~400 V, 50 Hz |
Допустимый перепад напряжения | В±10 % |
Класс изоляции | F |
Степень защиты | IP 55 |
Номинальная мощность электродвигателя P2 | 2.20 кВт |
Номинальный ток 3~230 В, 50 Гц IN | 8.00 A |
Номинальный ток 3~400 В, 50 Гц IN | 4.60 A |
КПД электродвигателя ηm 50% | 80,5 % |
КПД электродвигателя ηm 75% | 83,9 % |
КПД электродвигателя ηm 100% | 83,2 % |
Материалы |
---|
Корпус насоса | 1.4301 [AISI304] |
Вал насоса | 1.4301 [AISI304] |
Рабочее колесо | 1.4307 [AISI304L] |
Статическое уплотнение | EPDM |
Mechanical seal | Q1BE3GG |
Подключения |
---|
Номинальные внутренние диаметры трубы на стороне всасывания RPS | R 2ВЅ |
Номинальные внутренние диаметры трубы с напорной стороны RPD | R 2ВЅ |
Данные для заказа |
---|
Вес, прим. m | 258 кг |
Тип | SiBoost Smart FC 3 Helix V 1005 |
Арт.-№ | 2536130 |
