Термостойкие кабели в соответствии с UL/CSA

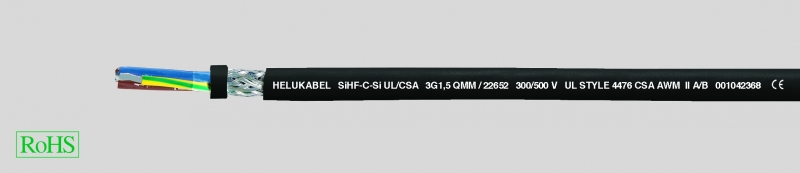

SiHF-C-Si UL/CSA, в соответствии с нормами UL-CSA,безгалогеновый, 150°C/ 600 В, силиконовый кабель по 2 нормам, медный экран, ЭМС
Производитель —
Оценка (средняя 3)
Технические характеристики
Специальный силиконовый кабель
с повышенной термостойкостью
в соответствии с UL станд. 4476 и
CSA AWM II A/B
Температурный диапазон
VDE: от -60°C до +180°C
(кратковременно до +220°C)
UL/CSA: от -50°C до +150°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SiHF-C-Si UL/CSA, в соответствии с нормами UL-CSA,безгалогеновый, 150°C/ 600 В, силиконовый кабель по 2 нормам, медный экран, ЭМС
-
Специальный силиконовый кабельс повышенной термостойкостьюв соответствии с UL станд. 4476 иCSA AWM II A/B
-
Температурный диапазонVDE: от -60°C до +180°C(кратковременно до +220°C)UL/CSA: от -50°C до +150°C
-
Номинальное напряжениеVDE: U0/U 300/500 ВUL/CSA: U 600 В
- Испытательное напряжение 2000 В
- Напряжение пробоя мин. 5000 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Минимальный радиус изгибаподвижно 10хØ кабелястационарно 5xØ кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 20x106 сДж/кг (до 20 Мрад)
- Медные лужёные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил из силикон-каучука
- Маркировка жил в соответствии с DIN VDE 0293-308 одноцветные или чёрные жилы с цифровой маркировкой белого цвета
- Для 2-жильного: коричневый и синий
- Повивная скрутка жил с оптимальным шагом
- Жёлто-зелёная жила заземления (для 3 жил и более)
- Разделительная плёнка
- Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%
- Внешняя оболочка из силикона
- Цвет оболочки — чёрный
Испытания
- Безгалогеновый в соответствии с VDE 0482 часть 267, DIN EN 50267-2-1, IEC 60754-1 (DIN VDE 0472 часть 815)
- Воспламеняемость. Не способствует распространению горения, испытание в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472,часть 804,тип испытания B)
-
Преимуществавысокая электрическая прочностьдаже при высоких температурахвысокая температура возгоранияв случае пожара остаётся изолирующий слой из SiO2
-
Устойчив квысокомолекулярным маслам, растительным и животным жирам, спиртам, пластификаторам и клофенам, разбавленным кислотам, щелочам и солевым растворам, окислителям, тропическим и атмосферным воздействиям, морской воде, кислороду, озону
- При стационарном монтаже прокладывать только в открытых вентилируемых трубопроводах или каналах. В противном случае при прекращении подачи воздуха в сочетании с температурами выше 90°C ухудшаются механические свойства силикона
-
G = с желто-зеленой жилой заземленияx = без жилы заземления
-
Аналоги без экрана:SiHF UL/CSA
Силиконовый кабель в соответствии с нормами UL и CSA разработан для заводов по производству техники специально для США и Канады.
Безгалогеновые силиконовые кабели подходят для применения на электростанциях, в металлургии, авиационной промышленности, кораблестроении, на предприятиях по производству керамики, на стекольных и цементных заводах, в прожекторах и мощных осветительных и нагревательных приборах всех видов, а также в соляриях и саунах.В виду эластичных свойств изоляции жил они применяются в качестве подвижных соединительных кабелей.
Благодаря высокой плотности экрана обеспечивается бесперебойная передача сигналов. Идеальный, защищённый от помех силиконовый кабель для наружного применения.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 22637 | 2 x 0,5 | 20 | 9,0 | 55,5 | 94,0 |
| 22638 | 3 G 0,5 | 20 | 9,3 | 60,8 | 104,0 |
| 22639 | 4 G 0,5 | 20 | 9,7 | 66,5 | 125,0 |
| 22640 | 5 G 0,5 | 20 | 10,1 | 81,6 | 149,0 |
| 22641 | 7 G 0,5 | 20 | 10,5 | 92,2 | 168,0 |
| 22642 | 10 G 0,5 | 20 | 13,2 | 124,0 | 237,0 |
| 22643 | 12 G 0,5 | 20 | 13,4 | 134,4 | 260,0 |
| 22644 | 2 x 1 | 17 | 9,5 | 66,7 | 130,0 |
| 22645 | 3 G 1 | 17 | 9,6 | 86,2 | 151,0 |
| 22646 | 4 G 1 | 17 | 10,6 | 96,8 | 169,0 |
| 22647 | 5 G 1 | 17 | 11,6 | 108,3 | 198,0 |
| 22648 | 7 G 1 | 17 | 12,1 | 141,2 | 236,0 |
| 22649 | 10 G 1 | 17 | 14,7 | 190,0 | 248,0 |
| 22650 | 12 G 1 | 17 | 15,1 | 209,8 | 364,0 |
| 22651 | 2 x 1,5 | 16 | 10,6 | 87,7 | 169,0 |
| 22652 | 3 G 1,5 | 16 | 11,0 | 103,5 | 191,0 |
| 22653 | 4 G 1,5 | 16 | 11,6 | 131,7 | 230,0 |
| 22654 | 5 G 1,5 | 16 | 13,1 | 148,5 | 272,0 |
| 22655 | 7 G 1,5 | 16 | 14,1 | 193,4 | 341,0 |
| 22656 | 10 G 1,5 | 16 | 17,3 | 268,5 | 478,0 |
| 22657 | 12 G 1,5 | 16 | 17,9 | 298,4 | 521,0 |
| 22658 | 2 x 2,5 | 14 | 12,0 | 122,3 | 226,0 |
| 22659 | 3 G 2,5 | 14 | 12,7 | 147,7 | 271,0 |
| 22660 | 4 G 2,5 | 14 | 14,0 | 188,6 | 332,0 |
| 22661 | 5 G 2,5 | 14 | 15,1 | 214,9 | 384,0 |
| 22662 | 7 G 2,5 | 14 | 16,9 | 265,7 | 478,0 |
| 22663 | 4 G 4 | 12 | 17,0 | 294,0 | 516,0 |
| 22664 | 5 G 4 | 12 | 19,1 | 374,0 | 641,0 |
| 22665 | 4 G 6 | 10 | 18,6 | 449,0 | 773,0 |
| 22666 | 5 G 6 | 10 | 21,3 | 563,0 | 980,0 |
| 22667 | 4 G 10 | 8 | 25,5 | 759,0 | 1284,0 |
Купить SiHF-C-Si UL/CSA, в соответствии с нормами UL-CSA,безгалогеновый, 150°C/ 600 В, силиконовый кабель по 2 нормам, медный экран, ЭМС в регионе Ярославль.
