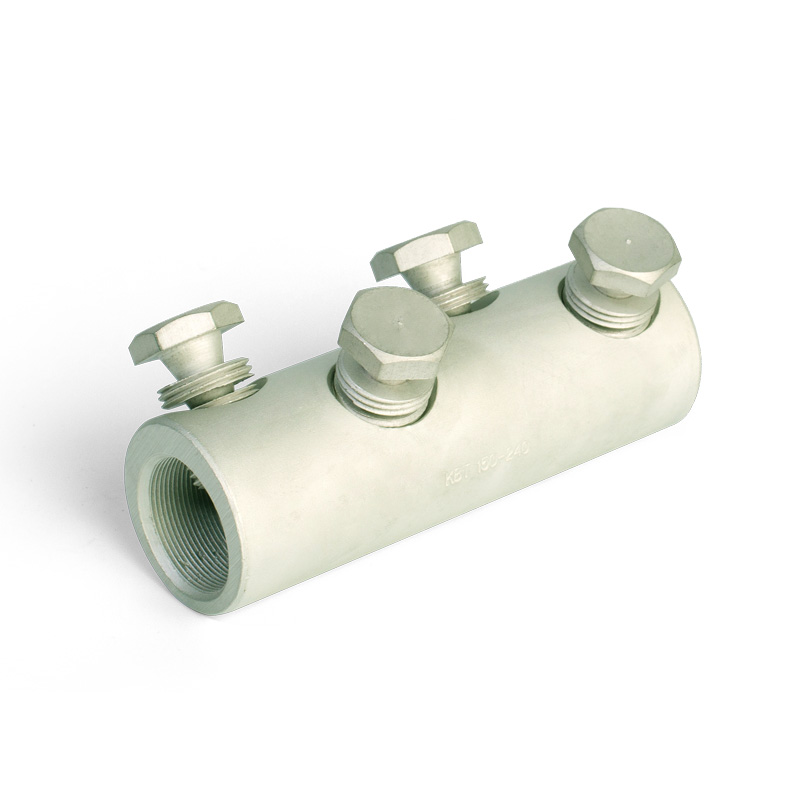

Соединители болтовые с гальваническим покрытием СБЕ-(Л) (КВТ) Евросерия
Производитель — КВТ
Оценка (средняя 5)
Соединители болтовые с гальваническим покрытием СБЕ-(Л) (КВТ) Евросерия Тип : СБЕ-(Л) по ТУ 3449-009-97284872-2006 Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных Каждый...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Соединители болтовые с гальваническим покрытием СБЕ-(Л) (КВТ) Евросерия

Соединители болтовые с гальваническим покрытием СБЕ-(Л) (КВТ) Евросерия

Тип : СБЕ-(Л)

по ТУ 3449-009-97284872-2006

  • Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
  • Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие корпуса и болтов: гальваническое
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
  • Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
  • Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
  • На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Наименование Сечение (мм²) L(мм) L₂(мм) d(мм) d₁(мм) N(мм) болтов
2СБ-10/ 25(Л) 10/ 16/ 25 40.0 18.0 13.0 8.0 8.0 2
4СБЕ-25/ 50(Л) 25/ 35/ 50 66.0 31.5 19.0 11.0 12.0 4
4СБЕ-70/ 120(Л) 70/ 95/ 120 90.0 43.5 27.0 17.0 17.0 4
4СБЕ-150/ 240(Л) 150/ 185/ 240 110.0 53.5 37.0 25.0 19.0 4

Соединители СБЕ-Л – универсальные кабельные гильзы евросерии с гальваническим покрытием и Х-образным (угловым)  расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.

Основным преимуществом соединителей СБЕ-(Л) является нейтральное по отношению к проводникам гальваническое покрытие, которое исключает возможность возникновения гальванической пары при соединении меди и алюминия без герметизации места соединения.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы соединителями евро-серии с угловым расположением болтов (типы НБЕ-Л и СБЕ-Л).

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых соединителях СБЕ-Л смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.

В отличие от дешевых аналогов все болтовые соединители «КВТ» оснащены 4-мя и 6-ю (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
