Кабели на напряжение свыше 1кВ

Область применения

Кабели с двойной броней из стальных лент для стационарной прокладки по выработкам, а также для использования на открытом воздухе во влажных и сухих условиях.

Обозначения

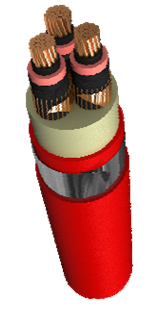

Конструкция

Токоведущие жилы:

Медный проводник 2-го класса гибкости, многопроволочный, компактной скрутки

Изоляция:

• внутренний полупроводящий слой
• высокоэластичная этиленпропиленовая резина
• внешний полупроводящий слой

Заземляющий проводник:

• полупроводящая лента
• медные проволоки, симметрично скрученные вокруг изолированных жил

Внутренняя оболочка / подушка:

Заполняющий / термопластичный компаунд, не распространяющий горение, не содержащий галогенов

Броня:

Двойная броня из стальных лент

Внешняя оболочка:

Термопластичный, не распространяющий горение, не содержащий галогенов компаунд, с низким дымовыделением

Номинальное напряжение: 6/10 кВ

Макс. длительно допустимое напряжение Ubmax сети пер. тока: 12 кВ

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

 Электрические характеристики

Максимальный длительно допустимый ток [A] при температуре 28 °C:

Ток короткого замыкания [кA]: (80 – 250 °C/Ithr = 149 A/мм²)

Радиус изгиба

при окружающей температуре -40 °C ≥ 30 x наружных-∅

при окружающей температуре 0 °C ≥ 20 x наружных-∅

при окружающей температуре +30 °C ≥ 15 x наружных-∅

Термические свойства

Минимальная температура окружающего воздуха при монтаже: -40 °C

Минимальная температура на поверхности кабеля при стационарной прокладке: -60 °C

Максимально допустимая температура жилы: 90 °C

Максимально допустимая температура жилы при КЗ: 250 °C

Маркировка

Пример:

RHEYFIRM (N)3GSEHBH 3x400 6/10 kV I NEXANS I <VDE> год

Опциональное исполнение с ПВХ-оболочками

По запросу возможно исполнение кабеля с внутренней и внешней оболочками из поливинилхлоридного пластиката. Параметры кабелей по запросу.

Пример маркировки:

RHEYFIRM (N)3GSEYBY 3x400 6/10 kV I NEXANS I <VDE> год
