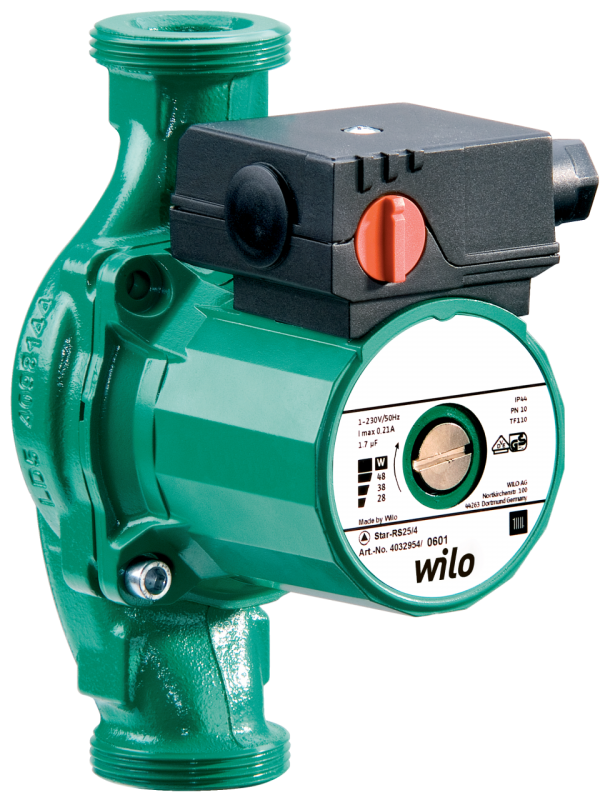

Star-RS 15/6
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Электродвигатель в горизонтальном положении. Возможные положения клеммной коробки: 3, 6, 9 и 12 часов. При поставке клеммная коробка находится в положении 3 часа Схема подключения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Star-RS 15/6

Технический паспорт

Характеристики

Габаритный чертеж

Электродвигатель в горизонтальном положении.

Возможные положения клеммной коробки: 3, 6, 9 и 12 часов.

При поставке клеммная коробка находится в положении 3 часа

Схема подключения

Электродвигатель, устойчивый к токам блокировки

Однофазный электродвигатель (EM), 2-полюсный - 1~230 В, 50 Гц

со встроенным конденсатором

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-10...+110 В°C
Макс. допустимое рабочее давление Pmax10 бар
Подсоединения к трубопроводу
Резьбовое соединение трубRp ВЅ
РезьбаG 1
Монтажная длина L0130 мм
Мотор/электроника
Электромагнитная совместимостьEN 61800-3
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Регулирование частоты вращения-
Степень защитыIP 44
Класс изоляцииF
Подключение к сети1~230 V, 50 Hz
Частота вращения N2480 / 2750 / 2840 об/мин
Потребляемая мощность P143 / 61 / 84 Вт
Потребление тока I0,20 / 0,28 / 0,36 A
Защита электродвигателяне требуется (устойчив к токам блокировки)
Резьбовой ввод для кабеля PG1x11
Материалы
Корпус насосаСерый чугун (EN-GJL-200)
Рабочее колесоСинтетический материал (полипропилен - 40% GF)
Вал насосаНержавеющая сталь (X40Cr13)
ПодшипникиМеталлографит
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
Минимальное давление на входе при температурах жидкости 50/95/110В°C0,5 / 3 / 10 м
Данные для заказа
ИзделиеWilo
Арт.-№4063803
ТипStar-RS 15/6
Вес, прим. m2.31 кг

Размеры и габаритные чертежи

Габаритный чертеж

Электродвигатель в горизонтальном положении.

Возможные положения клеммной коробки: 3, 6, 9 и 12 часов.

При поставке клеммная коробка находится в положении 3 часа

Характеристики

Характеристики

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипStar-RS 15/6
Арт.-№4063803
Номер EAN4016322595663
Цветзеленый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg2.2
Длина (нетто) mm129
Ширина (нетто) mm130
Высота (нетто) mm104
Вес (брутто) kg2.3
Длина (брутто) mm150
Ширина (брутто) mm138
Высота (брутто) mm130
Вид упаковкиКартон
Свойства упаковкиУпаковка для продажи
Штук на поддон280
Количество на один слой40

Описание изделия

Полный текст

Циркуляционный насос с мокрым ротором для установки в трубах с ручной трехступенчатой регулировкой частоты вращения.

С устойчивым к токам блокировки электродвигателем. Корпус насоса из серого чугуна (в зависимости от типа может применяться бронза), рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой. Серийное применение в системах холодной воды с температурой до -10 В°C.

Надежность в эксплуатации благодаря перфорированному валу и фильтрующему устройству перед картриджем

Допустимая перекачиваемая среда (другие среды по запросу)
Макс. расход Qmax4 м3/ч
Макс. напор Hmax6 M
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-10...+110 В°C
Макс. допустимое рабочее давление Pmax10 бар
Подсоединения к трубопроводу
Резьбовое соединение трубRp ВЅ
Монтажная длина L0130 мм
Мотор/электроника
Электромагнитная совместимостьEN 61800-3
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Регулирование частоты вращения-
Степень защитыIP 44
Класс изоляцииF
Подключение к сети1~230 V, 50 Hz
Частота вращения N2480 / 2750 / 2840 об/мин
Номинальная мощность электродвигателя P238 Вт
21 Вт
11 Вт
Потребляемая мощность 1~230 В P143 / 61 / 84 Вт
Ток при 1~230В I0,20 / 0,28 / 0,36 A
Максимальный ток I0.36 A
0.28 A
0.2 A
Защита электродвигателяне требуется (устойчив к токам блокировки)
Резьбовой ввод для кабеля PG1x11
Материалы
Корпус насосаСерый чугун (EN-GJL-200)
Рабочее колесоСинтетический материал (полипропилен - 40% GF)
Вал насосаНержавеющая сталь (X40Cr13)
ПодшипникиМеталлографит
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
Минимальный подпор при 50В°C0.4999974 M
Минимальный подпор при 95В°C2.999995 M
Минимальный подпор при 110В°C10 M
Минимальный подпор при 130В°C H0 M
Данные для заказа
Арт.-№4063803
Номер EAN4016322595663
Вес, прим. m2.31 кг
ИзделиеWilo
DesignationWilo-Star-RS 15/6
