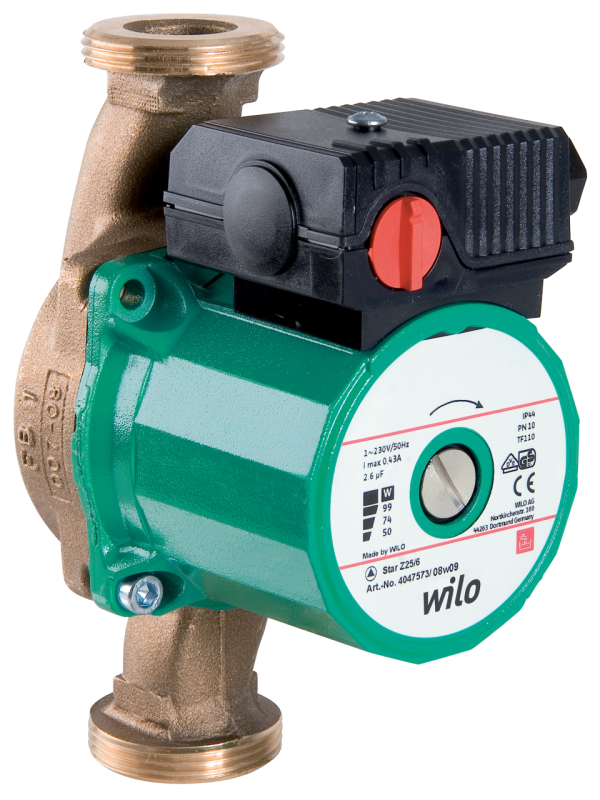

Star-Z 20/4-3
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики Переменный ток Габаритный чертеж Схема подключения 1~230 В Электродвигатель, устойчивый к токам блокировки Однофазный электродвигатель (EM), 2-полюсный - 1~230 В, 50 Гц со встроенным конденсатором Допустимая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Star-Z 20/4-3

Технический паспорт

Характеристики Переменный ток

Габаритный чертеж

Схема подключения 1~230 В

Электродвигатель, устойчивый к токам блокировки

Однофазный электродвигатель (EM), 2-полюсный - 1~230 В, 50 Гц

со встроенным конденсатором

Допустимая перекачиваемая среда (другие среды по запросу)
Питьевая вода и вода для производства пищевых продуктов согласно Постановлению о питьевой воде 2001 г. (TrinkwV 2001)
Допустимая область применения
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40 В°C+2 ... +65 В°C
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40 В°C в кратковременном режиме 2 ч T70 В°C
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС3,21 mmol/l (18 В°dH)
Макс. допустимое рабочее давление Pmax10 бар
Подсоединения к трубопроводу
Резьбовое соединение трубRp Вѕ
РезьбаG 1Вј
Монтажная длина L0150 мм
Мотор/электроника
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Степень защитыIP 44
Класс изоляцииF
Подключение к сети1~230 V, 50 Hz
Частота вращения N1700 - 2600 об/мин
Потребляемая мощность P129 - 71 Вт
Потребление тока Imax. 0,31 A
Защита электродвигателяне требуется (устойчив к токам блокировки)
Резьбовой ввод для кабеля PG1x11
Материалы
Корпус насосаБронза (CC 491K) по DIN 50930-6 согласно Постановлению о питьевой воде (TrinkwV)
Рабочее колесоСинтетический материал (PPO)
Вал насосаОксидная керамика, коричневая (Al2O3)
ПодшипникиГрафит, пропитанный синтетической смолой
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
Минимальное давление на входе при температурах жидкости 40/65/110В°C0 / 3 / 10 м
Данные для заказа
ИзделиеWilo
ТипStar-Z 20/4-3
Арт.-№4081193
Вес, прим. m2.36 кг

Размеры и габаритные чертежи

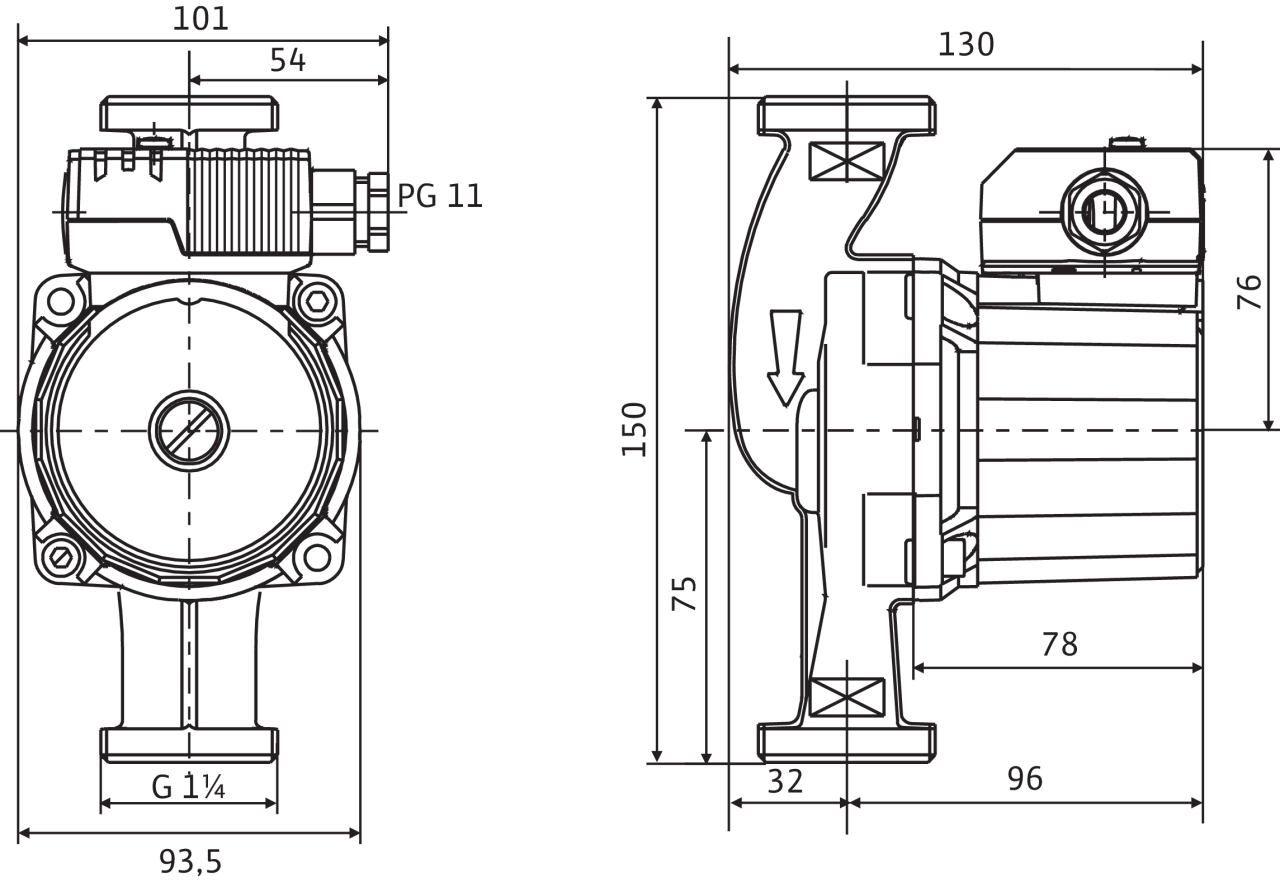

Габаритный чертеж

Характеристики

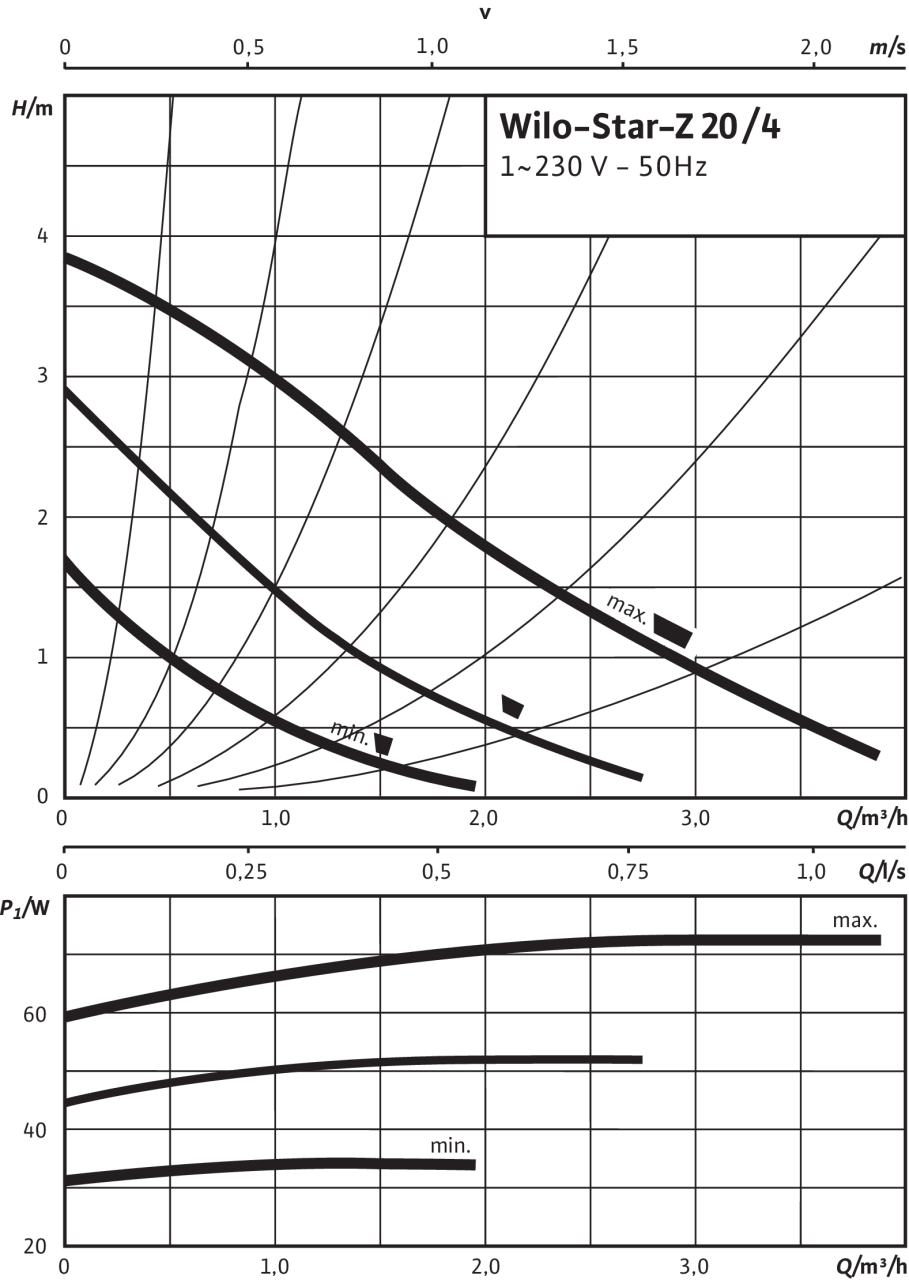

Характеристики Переменный ток

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипStar-Z 20/4-3
Арт.-№4081193
Номер EAN4016322698043
Цветзеленый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg2.3
Длина (нетто) mm150
Ширина (нетто) mm129
Высота (нетто) mm94
Вес (брутто) kg2.4
Длина (брутто) mm188
Ширина (брутто) mm144
Высота (брутто) mm96
Вид упаковкиКартон
Свойства упаковкиУпаковка для продажи
Штук на поддон256
Количество на один слой32

Описание изделия

Полный текст

Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.

Циркуляционный насос для систем ГВС, насос с мокрым ротором и ручным трехступенчатым переключением частоты вращения для установки в трубах.

Устойчивый к токам блокировки электродвигатель. Корпус насоса из бронзы, рабочее колесо из упрочненного стекловолокном синтетического материала, керамический вал с угольными подшипниками скольжения, пропитанными синтетической смолой.

Материалы
Корпус насосаБронза (CC 491K) по DIN 50930-6 согласно Постановлению о питьевой воде (TrinkwV)
Рабочее колесоСинтетический материал (PPO)
Вал насосаОксидная керамика, коричневая (Al2O3)
ПодшипникиГрафит, пропитанный синтетической смолой
Допустимая перекачиваемая среда (другие среды по запросу)
Макс. расход Qmax3.5 м3/ч
Макс. напор Hmax4.0 M
Подсоединения к трубопроводу
Резьбовое соединение трубRp Вѕ
РезьбаG 1Вј
Номинальный внутренний диаметр фланца20
Монтажная длина L0150 мм
Мотор/электроника
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Степень защитыIP 44
Класс изоляцииF
Подключение к сети1~230 V, 50 Hz
макс. частотой вращения; nмакс.2600 об/мин
Частота вращения N1700 - 2600 об/мин
Номинальная мощность электродвигателя P222,5 / 12,5 / 6,5 Вт
Потребляемая мощность 1~230 В P133 / 51 / 71 Вт
Ток при 1~230В I0,31 A
Защита электродвигателяне требуется (устойчив к токам блокировки)
Резьбовой ввод для кабеля PG1x11
Данные для заказа
Арт.-№4081193
Номер EAN4016322698043
Вес, прим. m2.4 кг
ИзделиеWilo
DesignationWilo-Star-Z 20/4-3
