STD_32534
Производитель — HELUKABEL
Оценка (средняя 4)
NA2XS2Y 12/20kV 1x70/16 (rm ) mm² BK Part no. 32534 Aufbau Число жил 1 Проводник номинального сечения 70 mm² AWG-Nr. 2/0 Наружный диаметр, мин. 30 Миллиметр Наружный диаметр, макс. 35 Миллиметр Масса меди 182 kg/km Количество алюминия 203 kg/km Вес 970 kg/km Технические...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — STD_32534

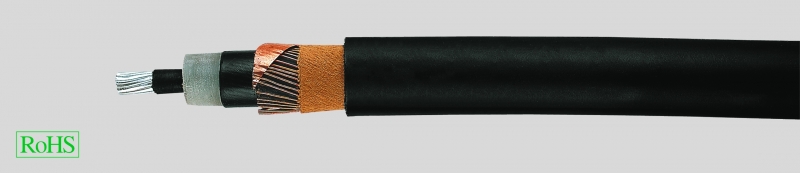

NA2XS2Y 12/20kV 1x70/16 (rm) mm² BK Part no. 32534
Aufbau
  • Число жил 1
  • Проводник номинального сечения 70 mm²
  • AWG-Nr. 2/0
  • Наружный диаметр, мин. 30 Миллиметр
  • Наружный диаметр, макс. 35 Миллиметр
  • Масса меди 182 kg/km
  • Количество алюминия 203 kg/km
  • Вес 970 kg/km
Технические характеристики
  • Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
  • Температурный диапазон
    при прокладке до -20 °C
  • Рабочая температура
    макс. 90°C
  • Температура при коротком
    замыкании 250 °C
    (время короткого замыкания до 5 сек.)
  • Номинальные напряжения
    U0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
  • Рабочие напряжения
    для 6/10 кВ = макс. 12 кВ
    для 12/10 кВ = макс. 24 кВ
    для 18/30 кВ = макс. 36 кВ
  • Испытательные напряжения
    для 6/10 кВ = 15 кВ
    для 12/20 кВ = 30 кВ
    для 18/30 кВ = 45 кВ
  • Минимальный радиус изгиба
    15хØ кабеля
  • Допустимая токовая нагрузка
    см. табл. в приложении
Строение
  • Алюминиевый прводник в соответствии с
    DIN VDE 0295 кл. 2, многопроволочный,
    BS 6360 кл.2, IEC 60228 кл.2
  • Внутренний токопроводящий слой
  • Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620 S2
  • Внешний токопроводящий слой, экструдированный и прочно сшитый с изоляцией жил
  • Проводящая обмотка
  • Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
  • Обмотка
  • Внешняя PE-оболочка, DMP2 в соответствии с HD 620 S2
  • Цвет оболочки — чёрный
Свойства
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Примечание по монтажу
    Экструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки
Указания
  • rm = круглый проводник, многопроволочный
  • Другие типы и размеры по запросу
Применение
Используется для прокладки внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует типу испытания В, в соответствии с VDE 0472 часть 804).
Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.

Купить STD_32534 в регионе Ярославль.
