STD_32571 | Кабели высокого напряжения

STD_32571

Производитель — HELUKABEL

Оценка (средняя 4)

N2XS (F )2Y 12/20kV 1x35/16 (rm ) mm² BK Part no. 32571 Aufbau Число жил 1 Проводник номинального сечения 35 mm² AWG-Nr. 2 Внешний диаметр 31 Миллиметр Наружный диаметр, мин. 27 Миллиметр Наружный диаметр, макс. 32 Миллиметр Масса меди 518 kg/km Вес 1210 kg/km ...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — STD_32571

N2XS (F)2Y 12/20kV 1x35/16 (rm) mm² BK Part no. 32571

Aufbau

Число жил 1
Проводник номинального сечения 35 mm²
AWG-Nr. 2
Внешний диаметр 31 Миллиметр
Наружный диаметр, мин. 27 Миллиметр
Наружный диаметр, макс. 32 Миллиметр
Масса меди 518 kg/km
Вес 1210 kg/km

Технические характеристики

Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
Температурный диапазон

при монтаже до -20 °C
Рабочая температура

макс. 90°C
Температура при коротком

замыкании 250 °C

(время короткого замыкания до 5 сек.)
Номинальные напряжения

U0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
Рабочие напряжения, 50 Гц

для 6/10 кВ = макс. 12 кВ

для 12/20 кВ = макс. 24 кВ

для 18/30 кВ = макс. 36 кВ
Испытательные напряжения

для 6/10 кВ = 15 кВ

для 12/20 кВ = 30 кВ

для 18/30 кВ = 45 кВ
Минимальный радиус изгиба

при прокладке макс. 15х Ø кабеля
Допустимая токовая нагрузка

см. табл. в приложении

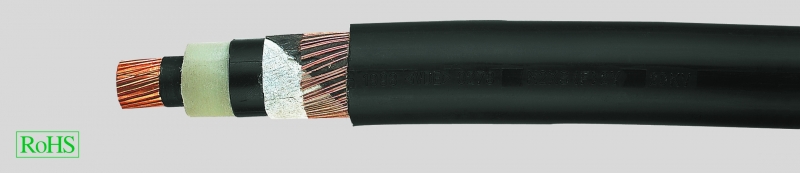

Строение

Медные многопроволочные проводники в соответствии с DIN VDE 0295 кл. 2, IEC 60228 кл. 2
Внутренний токопроводящий слой
Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620.1
Внешний токопроводящий слой, экструдированный и прочно сшитый с XLPE-изоляцией
Продольно водонепроницаемая проводящая обмотка
Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
Продольно водонепроницаемая обмотка
Внешняя PE-оболочка, DMP2 в соответствии с HD 620 S2
Цвет оболочки — чёрный

Свойства

Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Примечание по монтажу

Экструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки

Указания

rm = круглый проводник, многопроволочный
Другие типы и размеры по запросу

Применение

Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует DIN EN 60332-1-2).

Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.
