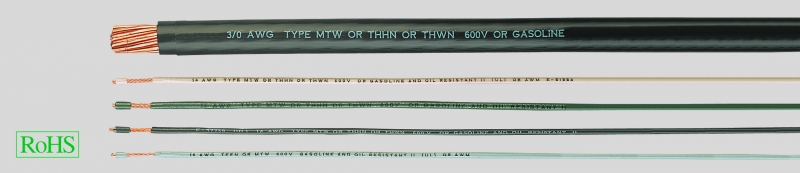

THHN/THWN, 90°C, 600В, UL-норма, оболочка жил-PVC+нейлон
STD_63200
Производитель —
Оценка (средняя 4)
Технические характеристики
Одножильный провод с PVC + нейлоновой изоляцией в соответствии с UL станд. и стандартом NEC
Температурные диапазоны в соответствии со станд.
THHN: 90°C — стандарт NEC
в сухой среде
THWN: 75°C —...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — STD_63200
- Одножильный провод с PVC + нейлоновой изоляцией в соответствии с UL станд. и стандартом NEC
-
Температурные диапазоны в соответствии со станд.THHN: 90°C — стандарт NECв сухой средеTHWN: 75°C — стандарт NECво влажной средеAWM: UL-Styles с 1316 по 1321105°C в сухой среде,80°C в маслеAWM: UL-станд. с 1452 по 145390°C в сухой среде,80°C в масле 1000 ВMTW: UL-станд. с 1408 по 141490°C в сухой среде,80°C в масле 600 В
- Номинальное напряжение 600 В
-
Минимальный радиус изгиба8хØ провода
-
Испытательное напряжение (испытание искровым разрядом)с AWG 14 по AWG 10 = 7,5 кВс AWG 8 по AWG 2 = 7,5 кВс AWG 3/0 по AWG 4/0 = 12,5 кВот kcmil 250 до kcmil 500 = 15 кВот kcmil 600 до kcmil 1000 = 15 кВ
- Медные проводники, размеры в соответствии с AWG в соответствии с таблицей ниже и ASTM B-3 или ASTM B-8
- Изоляция жил из PVC + нейлоновая оболочка
- Цветные жилы, см. цветовой код ниже
-
Жила с маркировкой типа14 до 1000 MCM THHN (stranded) — (size) AWG Type MTW OR THHN OR THWN 600 V OR GASOLINE AND OIL RESTSTANT II (UL) OR AWM W-5155414 до 10 AWG THHN (solid) — (size)AWG TYPE THHN OR THWN 600 V OR GASOLINE AND OIL RESISTANT II (UL) OR AWM
Устойчив к
- маслам
- бензину
- воде
- кислотам
- озону
- щелочам
- солнечному свету
- истиранию
- 1 kcmil = 1000 круговых милов = 0,5067 мм²
-
При заказе добавьте к артикулу индекс цвета жилы в соответствии со следующим кодом:0 = зелёный1 = чёрный2 = синий3 = коричневый4 = красный5 = белый6 = серый7 = жёлтый8 = оранжевый9 = розовый
Применяется в качестве гибких соединительных проводов в машиностроении, для установки в распределительных шкафах и контроллерах, для стационарной прокладки в помещениях, трубах и кабель-каналах.
AWM = Appliance Wiring Material (проводниковые материалы для бытовых приборов). Применяется для внутреннего монтажа электрических устройств и систем управления, напр., радиоприёмников, телевизоров, электронных блоков и контроллеров.
MTW = Machine Tool Wire / Используется для электронного подключения металлообрабатывающих станков и контроллеров.
THW = T-Термопластичная PVC-изоляция жил, H-устойчива к температурам до 75°C, для W-влажных и сухих помещений, не распространяющая горение. Применяется для прокладки во влажных помещениях.
THHN = T-Термопластичная PVC-изоляция жил, N-внешняя оболочка из нейлона, 90°C 600 В, для сухих и влажных помещений.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Art.-Nr. | Nennquer- schnitt mm² |
AWG-Nr. | AWG- Maße |
Litzenaufbau n x Draht-Ø | Außen-Ø ca. mm | Cu-Zahl kg / km | Gewicht ca. kg / km |
| 63200 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63201 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63202 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63203 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63204 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63205 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63206 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63207 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63208 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63209 | 2,08 | 14 | 0,0147 | 19 x 0,38 | 2,95 | 20,7 | 25,0 |
| 63210 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63211 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63212 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63213 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63214 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63215 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63216 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63217 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63218 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63219 | 3,32 | 12 | 0,0185 | 19 x 0,48 | 3,43 | 33,0 | 37,0 |
| 63220 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63221 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63222 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63223 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63224 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63225 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63226 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63227 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63228 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63229 | 5,26 | 10 | 0,0234 | 19 x 0,6 | 4,29 | 51,6 | 60,0 |
| 63230 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63231 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63232 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63233 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63234 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63235 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63236 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63237 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63238 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63239 | 8,35 | 8 | 0,0295 | 19 x 0,75 | 5,49 | 80,6 | 95,0 |
| 63240 | 13,39 | 6 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63241 | 13,39 | 6 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63242 | 13,39 | 6 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63243 | 13,39 | 6 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63244 | 13,39 | 6 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63245 | 13,39 | 6 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63246 | 13,39 | 6 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63247 | 13,39 | 6 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63248 | 13,39 | 6 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63249 | 21,14 | 4 | 0,0378 | 19 x 0,96 | 6,6 | 125,0 | 143,0 |
| 63250 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63251 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63252 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63253 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63254 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63255 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63256 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63257 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63258 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63259 | 21,14 | 4 | 0,0469 | 19 x 1,19 | 8,41 | 201,0 | 229,0 |
| 63260 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63261 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63262 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63263 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63264 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63265 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63266 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63267 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63268 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63269 | 26,65 | 3 | 0,053 | 19 x 1,336 | 9,14 | 253,0 | 282,0 |
| 63270 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63271 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63272 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63273 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63274 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63275 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63276 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63277 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63278 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63279 | 33,61 | 2 | 0,0591 | 19 x 1,5 | 10,01 | 317,0 | 349,0 |
| 63280 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63281 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63282 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63283 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63284 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63285 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63286 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63287 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63288 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63289 | 42,38 | 1 | 0,0664 | 19 x 1,686 | 11,43 | 399,0 | 449,0 |
| 63290 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63291 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63292 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63293 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63294 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63295 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63296 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63297 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63298 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63299 | 53,47 | 1/0 | 0,0745 | 19 x 1,89 | 12,45 | 500,0 | 557,0 |
| 63300 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63301 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63302 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63303 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63304 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63305 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63306 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63307 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63308 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63309 | 67,4 | 2/0 | 0,0837 | 19 x 2,126 | 13,72 | 631,0 | 691,0 |
| 63310 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63311 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63312 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63313 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63314 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63315 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63316 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63317 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63318 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63319 | 84,97 | 3/0 | 0,094 | 19 x 2,387 | 14,99 | 792,0 | 861,0 |
| 63320 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
| 63321 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
| 63322 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
| 63323 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
| 63324 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
| 63325 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
| 63326 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
| 63327 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
| 63328 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
| 63329 | 107,17 | 4/0 | 0,1055 | 19 x 2,68 | 16,51 | 996,0 | 1069,0 |
