BD01 Система - 40...160 A

Прессованная пластмасса-закрытых отводных блоков

Черты, общие для всех исполнений:

• Пластмассовые корпуса
• Частично прозрачная крышка для защитного устройства
• Энергетический выбрать-офф над посеребренные контакты Лира
• Надежная профилактика неправильного монтажа.
• Кабели infed в одном направлении (использовать пластик резьбовое кабельные вводы с разгрузкой от натяжения (не входит в комплект поставки корпуса))
• Открыв корпус и подключить кабель можно только тогда, когда кран-блок удаляется
• Соединительные кабели должны быть поддержаны в случае необходимости.

Отводных блоков, оборудованная

• Один размер для 1 цилиндрический предохранитель (10 мм × 38 мм), назначение фазы L1, L2 или L3 могут быть выбраны произвольно
• Один размер для 3 цилиндрические предохранители (10 мм × 38 мм)
• Один размер с 3 требование к космоса МВт (1 МВт = 18 мм)

Различные варианты с предохранителей, автоматических выключателей, розетки с заземлением розетки и розетки СЕЕ до и включая 32 А

BD01-AK01X/З.

BD01-AK02M0/A323

BD01-AK02M0/CEE165A163

Отводных блоков для оснащения пользователем

• Один размер с 3 требование к космоса МВт (1 МВт = 18 мм), для работы снаружи через шарнир переключатель, встроенный в крышку.
• Установка приборов (например, автоматы защити цепи миниатюры) в соответствии с DIN 43871 вплоть до 32 В возможные.

BD01-AK02M0/Ф

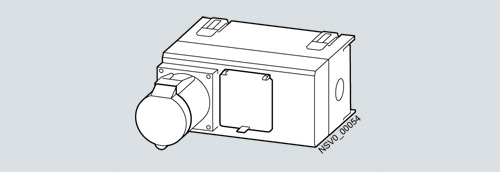

Отводных блоков из алюминия

Черты, общие для всех исполнений:

• Корпус изготовлен из алюминия и изоляционного материала, на обоих концах.
• На стандартной монтажной рейке интегрирован для установки устройства.
• Энергетический выбрать-офф над посеребренные контакты Лира
• Устройство изоляции интегрированного в нажмите-блок гарантирует, что кран-блок обесточен, когда крышка открыта.
• Установка и снятие операции на уходящий момент возможно только тогда, когда крышка открыта (контакты вставлены).
• Надежная профилактика неправильного монтажа.
• Кабели могут быть infed из 3-х направлений (используйте пластиковые прикручены кабельные вводы с разгрузкой от натяжения (не входит в комплект поставки корпуса)).
• Может быть в сочетании с вспомогательных единиц оборудования для расширения функций.
• Соединительные кабели должны быть поддержаны в случае необходимости.

Отводных блоков, оборудованная

• Два размера с 4 МВт или 8 требование к космоса МВт (1 МВт = 18 мм)
• Различные варианты с предохранителей, автоматических выключателей, розетки с заземлением розетки и розетки СЕЕ до и включая 32 А.
• С блоком установки устройства для версий, оснащенных миниатюрными автоматами защити цепи.

BD01-AK1M1/для параметра a163

BD01-AK2M1/CEE165A163

Отводных блоков для оснащения пользователем

• Два размера с 4 МВт и 8 требование к космоса МВт (1 МВт = 18 мм)
• Без или с блоком установки устройства для внешнего возбуждения (2 размера с 4 МВт и 8 МВт)
• Установка приборов (например, автоматы защити цепи миниатюры) в соответствии с DIN 43871 вплоть до 63 возможных

BD01-AK1M1/Ф
