Кабель для открытых горных работ (промышленность)
TENAX®- LWL-S
Производитель —
Оценка (средняя 5)
Гибкий оптоволоконный кабель
Оптоволоконный кабель с резиновым армированием
Применение
Кабели данного типа предназначены для оптической передачи данных и сигналов в сложных условиях эксплуатации, например, в оборудовании для погрузки материалов...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TENAX®- LWL-S
Гибкий оптоволоконный кабель
Оптоволоконный кабель с резиновым армированием
Пластмассовые трубки (2) | Трубки из полиэтилентерефталата, наполненные гелем
Разгрузка от натяжения (3) | Арамидные жгуты
Оплётка (4) | Полиэфирное волокно
Оболочка (5) | Резина, тип соединения EM5, в соответствии с DIN VDE 0207, часть 21. См. значение внешнего диаметра в таблице.
Радиус изгиба |
стационарная установка: 50 мм свободное движение: 130 мм
Макс. растягивающее усилие | Не более 2000 Н
Цвет оболочки | Оранжевый
Маркировка оболочки | надпись белого цвета TENAX-LWL-S, например, 12 G50/125 DRAKA DE год изготовления
Технические характеристики оптоволокна
Стандартные значения |
Оптоволоконный кабель с резиновым армированием
Применение
Кабели данного типа предназначены для оптической передачи данных и сигналов в сложных условиях эксплуатации, например, в оборудовании для погрузки материалов (без катушки) или вдоль конвейерной ленты. Могут подвергаться большим механическим нагрузкам, подходят для применения внутри и вне помещений, а также в опасных зонах. Устойчивы к воздействию озона, ультрафиолета и повышенной влажности.Устройство

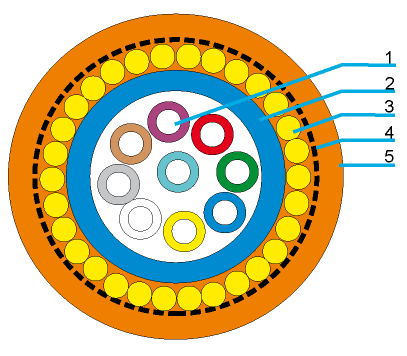

Оптоволокно (1) | Тип: 9/125, 50/125 или 62,5/125Пластмассовые трубки (2) | Трубки из полиэтилентерефталата, наполненные гелем
Разгрузка от натяжения (3) | Арамидные жгуты
Оплётка (4) | Полиэфирное волокно
Оболочка (5) | Резина, тип соединения EM5, в соответствии с DIN VDE 0207, часть 21. См. значение внешнего диаметра в таблице.
Технические данные
Диапазон температур на поверхности | стационарная установка: от -40 °C до +80 °C при изгибе: от -30 °C до +70 °CРадиус изгиба |
стационарная установка: 50 мм свободное движение: 130 мм
Макс. растягивающее усилие | Не более 2000 Н
Цвет оболочки | Оранжевый
Маркировка оболочки | надпись белого цвета TENAX-LWL-S, например, 12 G50/125 DRAKA DE год изготовления
Технические характеристики оптоволокна
Стандартные значения |
| Оптоволоконный кабель, тип E9/125 | 1310 нм | 1550 нм |
| Коэффициент затухания | 0,4 дБ/км | 0,3 дБ/км |
| Хроматическая дисперсия волокна | 3,5 пс/нм*км- | 18 пс/нм*км- |
| Оптоволоконный кабель, тип 50/125 | 850 нм | 1 300 нм |
| Коэффициент затухания | 2,8 дБ/км | 0,8 дБ/км |
| Полоса пропускания | >400 МГ ц км | >1200 МГ ц км |
| Численная апертура | 0,2 +/- 0,02 0,2 +/- 0,02 | |
| Коэффициент преломления | 1,483 | 1,478 |
| Оптоволоконный кабель, тип 62,5/125 | 850 нм | 1300 нм |
| Коэффициент затухания | 3,3 дБ/км | 0,9 дБ/км |
| Полоса пропускания | >200 МГц км | >600 МГц км |
| Численная апертура | 0,27 +/- 0,02 0,27 +/- 0,02 | |
| Коэффициент преломления | 1,497 | 1,491 |
| Число волокон x номинальный размер | Общий диаметр, мин./макс. мм | Вес, ок. кг/км |
| 1 2G50/1 25 | 9-11 | 1 05 |
| 12G62,5/1 25 | 9-11 | 1 05 |
| 1 2E9/1 25 | 9-11 | 1 05 |
| 1 8G50/1 25 | 9-11 | 1 05 |
| 18G62,5/1 25 | 9-11 | 1 05 |
| 1 8E9/1 25 | 9-11 | 1 05 |
| 24G50/1 25 | 9-11 | 1 05 |
| 24G62,5/125 | 9-11 | 1 05 |
| 24E9/125 | 9-11 | 1 05 |
Купить TENAX®- LWL-S в регионе Ярославль.
