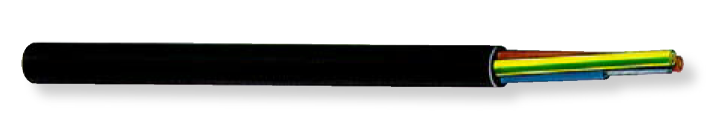

Кабель для открытых горных работ (промышленность)
TENAX ®-NR
Производитель —
Оценка (средняя 5)
(N )SHOEU… Гибкие кабели Кабели с резиновой изоляцией
Применение
Данный тип кабеля предназначен для использования при ведении открытых горных работ, а именно, установки на экскаваторы и транспортерные ленты, при наличии...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TENAX ®-NR
(N)SHOEU…
Гибкие кабели
Кабели с резиновой изоляцией
Изоляция (5) | Специальная резиновая смесь (EPR). Толщина стенки и внешний диаметр: см. таблицу.
Расположение жил (3) | Жилы проходят по отдельности или скручены.
Внутренняя оболочка (2) | Специальная резиновая смесь для внутренней оболочки (EPR). Толщина стенки: см. таблицу.
Оболочка (1) | Резиновая смесь для оболочки (СМ) 5GM5 согл. DIN VDE 0207, часть 21.
Толщина стенки и внешний диаметр: см. таблицу.
Допустимая нагрузка по току | в соотв. с DIN
VDE 0298, часть 4
Мин. температура на поверхности| стационарная установка: -40 °C подвижная установка: -25 °C
Макс. длительная температура на проводе | +90 °C
Макс. температура провода в случае короткого замыкания | +250 °C
Радиус изгиба | согл. DIN VDE 0298, часть 3, табл. 2
подвижная установка, мин.: 6 X D стационарная установка, мин.: 4 X D
Макс. тяговая нагрузка, стат. | 15 Н/мм2
Макс. тяговая нагрузка, динам. | 25 Н /мм2
Скручивание, макс | +/- 100°/м
Маслостойкость | согл. EN 60811-2-1 IRM 702: 24 ч при 100 °C
Устойчивость к УФ | Кабель устойчив к воздействию ультрафиолетового излучения
Маркировка жил | согл. HD 308
Цвет оболочки | черный
Маркировка оболочки | (N)SHOEU… число жил, поперечное сечение DRAKA DE TENAX-NR
Гибкие кабели
Кабели с резиновой изоляцией
Применение
Данный тип кабеля предназначен для использования при ведении открытых горных работ, а именно, установки на экскаваторы и транспортерные ленты, при наличии постоянного движения между частями оборудования. Применяется в условиях, когда роль заземляющего проводника выполняют напорные трубы, например, в погружных насосах.Устройство
Проводник (4) | Чистая медь, тонкопроволочная, класс 5 в соотв. с IEC 60228 (DIN VDE 0295).Расположение жил (3) | Жилы проходят по отдельности или скручены.
Внутренняя оболочка (2) | Специальная резиновая смесь для внутренней оболочки (EPR). Толщина стенки: см. таблицу.
Оболочка (1) | Резиновая смесь для оболочки (СМ) 5GM5 согл. DIN VDE 0207, часть 21.
Толщина стенки и внешний диаметр: см. таблицу.
Технические данные
Номинальное напряжение U 0 /U | 0,6/1 кВДопустимая нагрузка по току | в соотв. с DIN
VDE 0298, часть 4
Мин. температура на поверхности| стационарная установка: -40 °C подвижная установка: -25 °C
Макс. длительная температура на проводе | +90 °C
Макс. температура провода в случае короткого замыкания | +250 °C
Радиус изгиба | согл. DIN VDE 0298, часть 3, табл. 2
подвижная установка, мин.: 6 X D стационарная установка, мин.: 4 X D
Макс. тяговая нагрузка, стат. | 15 Н/мм2
Макс. тяговая нагрузка, динам. | 25 Н /мм2
Скручивание, макс | +/- 100°/м
Маслостойкость | согл. EN 60811-2-1 IRM 702: 24 ч при 100 °C
Устойчивость к УФ | Кабель устойчив к воздействию ультрафиолетового излучения
Маркировка жил | согл. HD 308
Цвет оболочки | черный
Маркировка оболочки | (N)SHOEU… число жил, поперечное сечение DRAKA DE TENAX-NR
| Проводник | Жила | Кабель | ||||||
| Ч исло жил x ном. поперечное сечение мм2 | Диаметр проводника, ок. мм | Сопротивление, макс. при 20°C Ом/км | Толщина стенки изолир. оболочки, ном. вел. мм | Диаметр жил, ок. мм | Толщина стенки внутр. оболочки, ном. вел. мм | Толщина стенки внешней оболочки, ном. вел. мм | Внешний диаметр, мин./макс. мм | Вес кабеля, ок. кг/км |
| (N)SHOEU-J | ||||||||
| 3 x 1,0 | 1,3 | 19,50 | 0,60 | 2,50 | 0,8 | 1,2 | 9,2-9,6 | 160 |
| 3 x 1,5 | 1,6 | 13,30 | 0,60 | 2,80 | 0,8 | 1,2 | 10,4-12,0 | 180 |
| 3 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 0,8 | 1,2 | 11,3-12,9 | 240 |
| 3 x 4 | 2,6 | 4,950 | 0,80 | 4,20 | 0,9 | 1,3 | 12,5-14,1 | 295 |
| 3 x 6 | 3,1 | 3,300 | 0,80 | 4,70 | 1,0 | 1,4 | 13,9-15,5 | 370 |
| 3 x 10 | 4,1 | 1, 91 0 | 1,00 | 6,10 | 1,0 | 1,4 | 16,8-18,8 | 570 |
| 3 x 50 + 3 x 25/3 | 9,2 | 0,386 | 1,10 | 11,50 | 1,4 | 2,5 | 31,5-34,5 | 2500 |
| 3 x 70 + 3 x 35/3 | 11,5 | 0,272 | 1,10 | 13,70 | 1,4 | 2,5 | 36,2-39,2 | 3400 |
| 3 x 95 + 3 x 50/3 | 13,2 | 0,206 | 1,20 | 15,60 | 1,7 | 2,8 | 42,0-45,0 | 4475 |
| 3 x120 + 3 x 70/3 | 15,0 | 0,161 | 1,20 | 17,40 | 2,0 | 3,0 | 46,0-49,0 | 5400 |
| 4 x 1,5 | 1,6 | 13,30 | 0,60 | 2,80 | 0,8 | 1,2 | 10,7-13,0 | 210 |
| 4 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 0,9 | 1,4 | 11,7-13,7 | 260 |
| 4 x 4 | 2,6 | 4,950 | 0,80 | 4,20 | 0,9 | 1,4 | 13,7-15,7 | 350 |
| 4 x 6 | 3,1 | 3,300 | 0,80 | 4,70 | 1,0 | 1,4 | 15,2-17,2 | 485 |
| 4 x 10 | 4,1 | 1,910 | 1,00 | 6,10 | 1,0 | 1,6 | 19,0-21,0 | 690 |
| 4 x 16 | 5,3 | 1,210 | 1,00 | 7,10 | 1,2 | 1,8 | 22,0-24,0 | 1090 |
| 4 x 25 | 6,6 | 0,780 | 1,00 | 8,50 | 1,3 | 2,2 | 26,5-29,5 | 1600 |
| 4 x 35 | 7,8 | 0,554 | 1,00 | 10,00 | 1,3 | 2,3 | 30,0-33,0 | 2090 |
| 4 x 50 | 9,2 | 0,368 | 1,10 | 11,50 | 1,5 | 2,6 | 34,5-38,5 | 2700 |
| 4 x 70 | 11,5 | 0,272 | 1,10 | 13,70 | 1,5 | 2,6 | 39,5-43,5 | 3620 |
| 4 x 95 | 13,2 | 0,206 | 1,20 | 15,60 | 1,7 | 2,8 | 45,0-49,0 | 4710 |
| 4 x 1 20 | 15,0 | 0,161 | 1,20 | 17,40 | 2,0 | 3,3 | 51,0-55,0 | 6020 |
| Проводник | Жила | Кабель | ||||||
| Ч исло жил x ном. поперечное сечение мм2 | Диаметр проводника, ок. мм | Сопротивление, макс. при 20°C Ом/км | Толщина стенки изолир. оболочки, ном. вел. мм | Диаметр жил, ок. мм | Толщина стенки внутр. оболочки, ном. вел. мм | Толщина стенки внешней оболочки, ном. вел. мм | Внешний диаметр, мин./макс. мм | Вес кабеля, ок. кг/км |
| (N)SHOEU-O | ||||||||
| 5 x 1,5 | 1,6 | 13,30 | 0,60 | 2,80 | 0,8 | 1,2 | 12,0-14,0 | 240 |
| 5 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 0,9 | 1,3 | 13,0-14,8 | 305 |
| 5 x 4 | 2,6 | 4,950 | 0,80 | 4,20 | 0,9 | 1,4 | 14,8-17,0 | 440 |
| 5 x 6 | 3,1 | 3,300 | 0,80 | 4,70 | 1,0 | 1,6 | 17,0-19,0 | 580 |
| 5 x 10 | 4,1 | 1, 91 0 | 1,00 | 6,10 | 1,0 | 1,6 | 20,0-23,0 | 870 |
| 5 x 16 | 5,3 | 1, 21 0 | 1,00 | 7,10 | 1,2 | 1,8 | 23,8-26,8 | 1280 |
| 5 x 25 | 6,6 | 0,780 | 1,00 | 8,50 | 1,3 | 2,3 | 29,5-32,5 | 1950 |
| 7 x 1,5 | 1,6 | 13,30 | 0,60 | 2,80 | 0,9 | 1,4 | 13,0-14,6 | 295 |
| 8 x 1,5 | 1,6 | 13,30 | 0,60 | 2,80 | 0,9 | 1,4 | 14,0-15,6 | 320 |
| 10 x 1,5 | 1,6 | 13,30 | 0,60 | 2,80 | 1,0 | 1,6 | 15,5-17,5 | 390 |
| 12 x 1,5 | 1,6 | 13,30 | 0,60 | 2,80 | 1,0 | 1,6 | 16,5-18,5 | 445 |
| 24 x 1,5 | 1,6 | 13,30 | 0,60 | 2,80 | 1,0 | 1,6 | 28,0-31,0 | 895 |
| 7 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 0,9 | 1,4 | 15,0-17,0 | 410 |
| 10 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 1,0 | 1,6 | 18,0-20,5 | 520 |
| 12 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 1,0 | 1,6 | 18,5-21,5 | 580 |
| 18 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 1,0 | 1,6 | 21,5-24,5 | 835 |
| 24 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 1,2 | 1,8 | 25,5-28,5 | 895 |
| Проводник | Жила | Кабель | ||||||
| Ч исло жил x ном. поперечное сечение мм2 | Диаметр проводника, ок. мм | Сопротивление, макс. при 20°C Ом/км | Толщина стенки изолир. оболочки, ном. вел. мм | Диаметр жил, ок. мм | Толщина стенки внутр. оболочки, ном. вел. мм | Толщина стенки внешней оболочки, ном. вел. мм | Внешний диаметр, мин./макс. мм | Вес кабеля, ок. кг/км |
| (N)SHOEU-O | ||||||||
| 1 x 16 | 5,3 | 1,210 | 1, 00 | 7,10 | - | 1,4 | 9,6-11,2 | 215 |
| 1 x 25 | 6,6 | 0,780 | 1, 00 | 8,50 | - | 1,7 | 11,2-13,2 | 325 |
| 1 x 35 | 7,8 | 0,554 | 1, 00 | 10, 00 | - | 1,8 | 12,6-14,6 | 430 |
| 1 x 50 | 9,2 | 0,386 | 1,10 | 11,50 | - | 2,0 | 14,6-16,6 | 610 |
| 1 x 70 | 11,5 | 0,272 | 1,10 | 13,70 | - | 2,2 | 16,6-18,6 | 825 |
| 1 x 95 | 13,2 | 0,206 | 1,20 | 15,60 | - | 2,3 | 18,9-20,9 | 1070 |
| 1 x 120 | 15,0 | 0,161 | 1,20 | 17,40 | - | 2,4 | 20,8-22,8 | 1300 |
| 1 x 150 | 16,5 | 0,129 | 1,30 | 19,10 | - | 2,5 | 23,0-25,0 | 1610 |
| 1 x 185 | 18,3 | 0,106 | 1,40 | 21,10 | - | 2,6 | 24,9-27,9 | 2000 |
| 1 x 240 | 21,0 | 0,0801 | 1,50 | 24,00 | - | 2,8 | 28,2-31,2 | 2500 |
| 1 x 300 | 23,4 | 0,0641 | 1,80 | 27,00 | - | 3,3 | 31,8-34,8 | 3200 |
| 2 x 1,5 | 1,6 | 13,30 | 0,60 | 2,80 | 0,8 | 1,2 | 9,8-11,8 | 155 |
| 2 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 0,8 | 1,2 | 10,8-12,8 | 195 |
| 2 x 4 | 2,6 | 4,950 | 0,80 | 4,20 | 0,9 | 1,2 | 12,0-13,6 | 250 |
| 4 X 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 0,9 | 1,4 | 11,7-13,7 | 290 |
| 8 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 0,9 | 1,4 | 16,0-19,0 | 430 |
| 12 x 1,5 | 1,6 | 13,30 | 0,60 | 2,8 | 1,0 | 1,6 | 15,5-17,5 | 390 |
| 12 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 1,0 | 1,6 | 18,5-21,5 | 580 |
| 12 x 4,0 | 2,6 | 4,950 | 0,80 | 4,20 | 1,2 | 1,8 | 25,0-28,0 | 990 |
| 24 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 1,2 | 1,8 | 25,5-28,5 | 895 |
| Проводник | Жила | Кабель | ||||||
| Число жил x ном. поперечное сечение мм2 | Диаметр проводника, ок. мм | Сопротивление, макс. при 20°C Ом/км | Толщина стенки изолир. оболочки, ном. вел. мм | Диаметр жил, ок. мм | Толщина стенки внутр. оболочки, ном. вел. мм | Толщина стенки внешней оболочки, ном. вел. мм | Внешний диаметр, мин./макс. мм | Вес кабеля, ок. кг/км |
| (N)SHOEU-O | ||||||||
| 3 x 2,5 | 2,1 | 7,980 | 0,70 | 3,50 | 0,8 | 1,2 | 11,3-12,9 | 240 |
| 3 x 4 | 2,6 | 4,950 | 0,80 | 4,20 | 0,9 | 1,3 | 12,5-14,1 | 295 |
| 3 x 6 | 3,1 | 3,300 | 0,80 | 4,70 | 1,0 | 1,4 | 13,9-15,5 | 370 |
| 3 x 10 | 4,1 | 1,910 | 1,00 | 6,10 | 1,0 | 1,4 | 16,8-18,8 | 570 |
| 3 x 16 | 5,3 | 1,210 | 1,00 | 7,10 | 1,0 | 1,6 | 19,0-22,0 | 770 |
| 3 x 25 | 6,6 | 0,780 | 1,00 | 8,50 | 1,2 | 2,0 | 23,5-26,5 | 1200 |
| 3 x 35 | 7,8 | 0,554 | 1,10 | 10,00 | 1,3 | 2,2 | 27,5-30,5 | 1570 |
| 3 x 50 | 9,2 | 0,386 | 1,10 | 11,50 | 1,5 | 2,6 | 31,5-35,5 | 2200 |
| 3 x 70 | 11,5 | 0,272 | 1,10 | 13,70 | 1,5 | 2,6 | 36,0-40,0 | 2910 |
| 3 x 95 | 13,2 | 0,206 | 1, 20 | 15,60 | 1,7 | 2,8 | 41,0-45,0 | 3780 |
| 3 x 120 | 15,0 | 0,161 | 1, 20 | 17,40 | 1,8 | 3,0 | 45,0-49,0 | 4700 |
| 3 x 150 | 16,5 | 0,129 | 1, 30 | 19,30 | 1,7 | 2,8 | 49,0-53,0 | 5650 |
| 3 x 185 | 18,3 | 0,106 | 1, 40 | 21,10 | 2,2 | 3,4 | 55,0-59,0 | 7050 |
