ГОСТ Р 51311-99 Назначение Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 и 145 В переменного тока частотой 50 Гц или номинальным напряжением до 315 и 200 В постоянного тока...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ТПВБГ

ГОСТ Р 51311-99

Назначение

Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 и 145 В переменного тока частотой 50 Гц или номинальным напряжением до 315 и 200 В постоянного тока соответственно.

Кабели эксплуатируются при температуре окружаюей среды от -50 до +60 °С, с гидрофобным заполнением — от -50 до +50 °С.

Кабели могут быть изготовлены с защитным покровом типа Б; БГ; БбШп. Прокладка и монтаж кабеля должны производиться при температуре: от -10 до +60 °С — для кабелей в оболочке из ПВХ пластиката; от -15 до +60 °С — для кабелей с полиэтиленовой оболочкой; от -10 до +50 °С — для кабелей с гидрофобным заполнением и полиэтиленовой оболочкой.

Растягивающая нагрузка при прокладке — не более 50 Н/мм2 общего сечения токопроводящих жил.

Допустимый радиус изгиба небронированных кабелей — не менее 10 диаметров по пластмассовой оболочке, бронированных — не менее 12 диаметров по броне с пластмассовой оболочкой и не менее 20 диаметров по броне с алюминиевой оболочкой.



Транспортировка

Кабели в полиэтиленовой оболочке без гидрофобного заполнения с числом пар 100 и выше транспортируются под избыточным внутренним начальным давлением азота (0,5—1,0) кгс/см2.



Конструкция

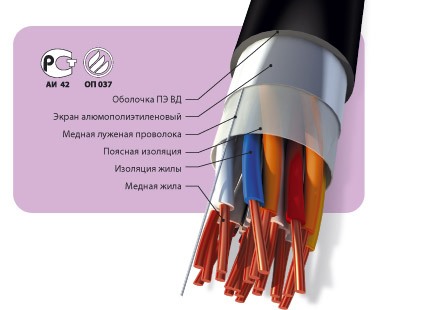

Жила медная сплошная номинальным диаметром 0,5; 0,4 мм. Изоляция жилы сплошная расцвеченная полиэтиленовая толщиной 0,25 ± 0,05; 0,20 ± 0,05 мм соответственно диаметрам жил. Поясная изоляция из лент ПВХ или ПЭТ-Э с обмоткой полиамидной нитью наложена с перекрытием. Экран из алюмополиэтиленовой ленты толщиной 0,15 мм, наложение продольное с перекрытием, под экран пропускается медная луженая проволока диаметром 0,4-0,5 мм.

Оболочка из полиэтилена высокого давления.

Влагонепроницаемость. В кабелях марок ТППэпЗ, ТППэпЗБ, ТП- ПэпЗБбШп свободное пространство сердечника на протяжении всей длины заполнено гидрофобным заполнением. Сердечник кабеля влагонепроницаем. Поверх поясной изоляции кабелей с заполненным сердечником проложен слой гидрофобного заполнителя, который совместно с заполненным сердечником обеспечивает влагонепроницаемость кабеля.

На наружной поверхности оболочки с интервалом 1 м нанесены: марка кабеля, код предприятия-изготовителя, год изготовления кабеля и мерные метки.

Также кабель может быть изготовлен с диаметром токопроводящей жилы 0,64 и 0,70 мм.



Номенклатура и конструктивные особенности

Марка

Конструктивные особенности

Преимущественная область применения

ТППэп

Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке

Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи

ТППэпЗ

То же, с гидрофобным заполнением сердечника кабеля

То же, и в условиях повышенной влажности

ТППэпБ

Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке, бронированный стальными лентами, с наружным защитным покровом

Для прокладки в грунтах всех категорий, не характеризующихся повышенной коррозийной активностью по отношению к стальной броне, не подверженных мерзлотным деформациям

ТППэпЗБ

То же, с гидрофобным заполнением сердечника кабеля

То же, и в условиях повышенной влажности

ТППэпБГ

Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке, бронированный стальными лентами с противокоррозийным покрытием

Для прокладки в коллекторах, тоннелях, шахтах

ТППэпБбШп

Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке, бронированный стальными лентами, с наружным защитным шлангом из полиэтилена

Для прокладки в грунтах всех категорий (кроме механизированной — в скальных грунтах), не подверженных мерзлотным деформациям

ТППэпЗБбШп

То же, с гидрофобным заполнением сердечника кабеля

То же, и в условиях повышенной влажности

ТПВ

Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в оболочке из ПВХ пластиката

Для прокладки по внутренним стенам зданий и внутри помещений

ТПВнг

То же, в оболочке из ПВХ пластиката пониженной горючести

То же, и для прокладки в пучках

ТППэпт

Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке со встроенным тросом

Для подвески на опорах



Электрические параметры

Наименование параметров

Частота тока, кГц

Нормируемое номинальное значение

диаметр 0,5 мм

диаметр 0,4 мм

1. Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км и температуру +20 °С, Ом

постоянный ток

90 + 5,9-6,0

139 ± 9

2. Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1 км и температуру 20 °С, МОм, не менее:

  • кабели без гидрофобного заполнения: для 100 % значений

для 80 % значений

  • кабели с гидрофобным заполнением

постоянный ток

6 500

8 000

5 000

6 500

8 000

5 000

3. Рабочая емкость, пересчитанная 1 км длины, нФ, не более:

  • для кабелей без гидрофобного заполнения

  • для кабелей с гидрофобным заполнением

0,8 или 1,0

45 ± 5

50 ± 5

45 ± 5

50 ± 5

4. Коэффициент затухания, дБ/км, не более:

  • для кабелей без гидрофобного заполнения

  • для кабелей с гидрофобным заполнением

1,0-1024

1,0-1024

1,5-23,4

1,6-25,2

1,9-27,2

2,0-29,1

5. Переходное затухание на ближнем конце между парами кабелей парной скрутки на длине 300 м, дБ, не менее

1,0

70

70

6. Идеальный коэффициент защитного действия металлопокровов без алюминиевой оболочки:

  • для бронированных кабелей

  • для небронированных кабелей

0,05

0,98

0,995

0,98

0,995

7. Электрическое сопротивление изоляции наружной оболочки и шланга кабелей, пересчитанное на 1 км и температуру +20 °С, МОм, не менее

постоянный ток

5,0

5,0



Номинальное число пар

Марка

Диаметр токопроводящей жилы, мм

0,4

0,5

ТППэп, ТППэпЗ

5-400

5-400

ТППэпБ,ТППэпЗБ,ТППэпБГ, ТППэпБбШп,ТППэпЗБбШп

10-400

10-400

ТПВ, ТПВнг

10-100

10-100

ТППэпт

-

10-100



Строительная длина кабелей всех марок, кроме ТППэпт

Номинальное число пар

Строительная длина, м, не менее

До 20 включительно

500

Свыше 20 до 50 включительно

400

Свыше 50 до 150 включительно

300

Свыше 150 до 300 включительно

250

Свыше 300 до 600 включительно

200



Строительная длина кабелей марки ТППэпт

Номинальное число пар

Строительная длина, м, не менее

До 30 включительно

300

Свыше 50 до 100 включительно

250

Минимальный срок службы — 20 лет.

Пример условного обозначения: «Кабель ТППэп 300х2х0,4-315 ГОСТ Р 51311-99».
