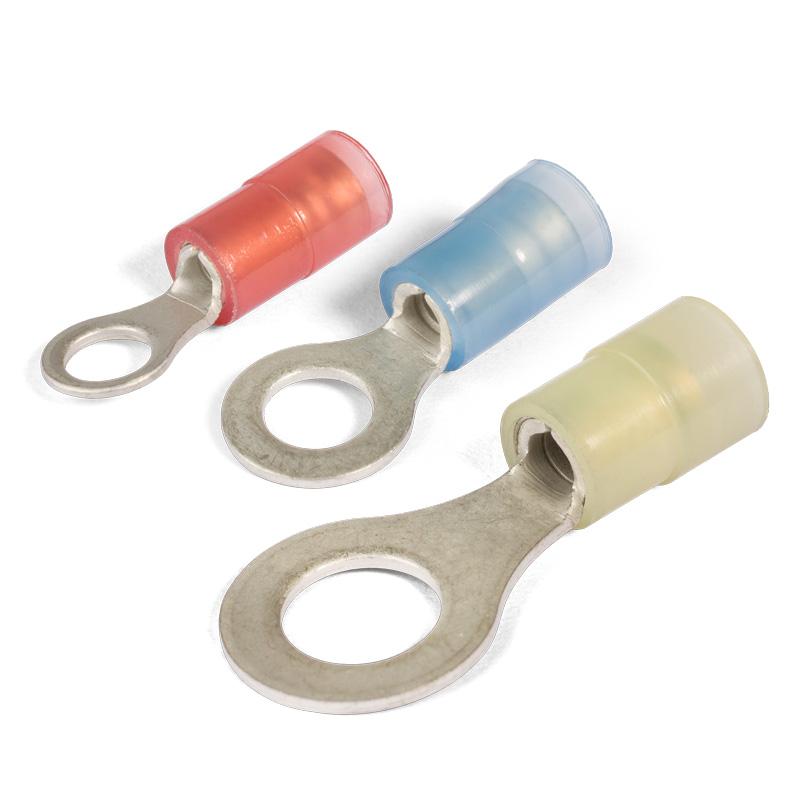

Виброустойчивые кольцевые изолированные наконечники с нейлоновой манжетой: ВНКИ
Производитель —
Оценка (средняя 5)
Виброустойчивые кольцевые изолированные наконечники с нейлоновой манжетой Тип : ВНКИ по ТУ 3424-001-59861269-2004
Предназначены для оконцевания опрессовкой медных проводов и последующего крепежа наконечников к клеммам электрического оборудования...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Виброустойчивые кольцевые изолированные наконечники с нейлоновой манжетой: ВНКИ
Виброустойчивые кольцевые изолированные наконечники с нейлоновой манжетой
Тип : ВНКИ
по ТУ 3424-001-59861269-2004
- Предназначены для оконцевания опрессовкой медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал наконечника: медь марки М1
- Покрытие наконечника: электролитическое лужение
- Максимальное напряжение: 690 В
- Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
- Полупрозрачная манжета позволяет контролировать глубину захода жилы
- Расширенные мультиразмерные диапазоны опрессовки
- Опрессовка проводника поверх изолирующей манжеты
| Наименование | Сечение (мм²) | Ток, | Винт | D(мм) | B(мм) | L(мм) | P(мм) | d₁(мм) | C(мм) | S(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНКИ 1.5-4 | 0.25–1.5 | 19 | М4 | 4.3 | 6.6 | 19.4 | 10 | 1.7 | 3.3 | 0.8 |
| ВНКИ 1.5-5 | 0.25–1.5 | 19 | М5 | 5.3 | 8.0 | 20.8 | 10 | 1.7 | 4.0 | 0.8 |
| ВНКИ 1.5-6 | 0.25–1.5 | 19 | М6 | 6.4 | 11.6 | 26.8 | 10 | 1.7 | 5.9 | 0.8 |
| ВНКИ 2.5-4 | 1.0–2.5 | 27 | М4 | 4.3 | 6.6 | 19.4 | 10 | 2.3 | 3.3 | 0.8 |
| ВНКИ 2.5-5 | 1.0–2.5 | 27 | М5 | 5.3 | 9.5 | 21.8 | 10 | 2.3 | 4.8 | 0.8 |
| ВНКИ 2.5-6 | 1.0–2.5 | 27 | М6 | 6.4 | 12.0 | 26.8 | 10 | 2.3 | 6.0 | 0.8 |
| ВНКИ 6.0-6 | 2.5–6.0 | 48 | М6 | 6.4 | 12.0 | 29.5 | 13 | 3.4 | 6.0 | 1.0 |
| ВНКИ 6.0-8 | 2.5–6.0 | 48 | М8 | 8.4 | 15.0 | 34.0 | 13 | 3.4 | 7.5 | 1.0 |
Документация — Виброустойчивые кольцевые изолированные наконечники с нейлоновой манжетой: ВНКИ
Формат файла PDFРазмер файла 233.89 Кб.
