BD01 Система - 40...160 A

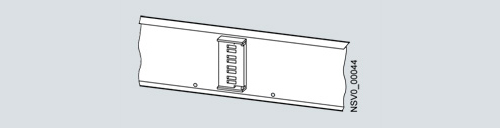

Прямые секции

Прямые секции производятся 2 м и 3 м длинны. Они состоят из гальванизированной металлической оболочки, окрашенной в светло-серый цвет (RAL 7035) и включают в себя четыре шины L1, L2, L3 и N (алюминиевые шины, медные шины для 160 А; покрытые серебром медные токосъемные и стыковочные контакты)

Оболочка прямой секции служит также проводником РЕ.

В одном габаритном типоразмере доступны пять номиналов тока: 40 A, 63 A, 100 A, 125 A и 160 A.

Отводные точки подключения располагаются с одной стороны с шагом 0.5 м или 1.0 м. Двух метровые секции имеют 2 или 4 точки подключения, трехметровые 3 или 6.

Отводные точки подключения имеют защиту от прикосновения к контактам. Они автоматически открываются, когда мы устанавливаем отводной блок и закрываются, когда мы снимаем отводной блок.

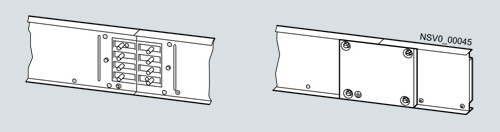

Соединение

Сборка прямых секций, а также концевых фланцев и блоков подачи питания, выполняется быстро и абсолютно надежно. Прямая секция или концевой фланец просто вставляется в нижнюю часть фиксирующего терминала. Одна верхняя часть фиксирующего терминала или блока подачи питания установлена, надежность соединения достигается за счет фиксации четырьмя винтами. Соединение PE устанавливается автоматически, когда стыкуются две оболочки.

Механизм компенсации растяжения встроен в фиксирующий терминал.

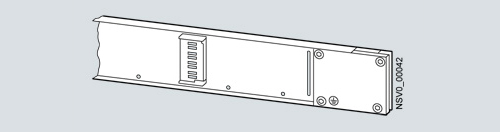

Концевой фланец

Эти фланцы необходимы для защиты от прямого касания в конце линии шинопровода. Фланцы пригодны для использования во всех системах BD01. Два концевых фланца включены в стандартную поставку с каждым блоком подачи питания.

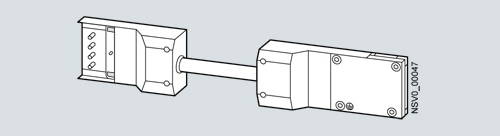

Соединительные элементы

Соединительные элементы с гибкими проводниками доступны в версии для для 100 A и 160 A и длиной 0.5 m и 1 m.

Гибкие соединительные элементы позволяют изменять направление линии шинопровода исходя из требований. Версию 0.5 m рекомендуется применять для прямых углов, версию 1 m для огибания помех или для адаптации к перепадам высот.

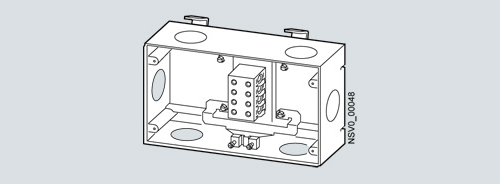

Блоки подачи питания

Блоки подачи питания доступны в двух исполнениях для 100 A и 160 A.

Они могут использоваться как:

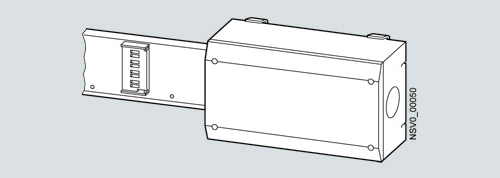

• Вводные блоки подачи питания

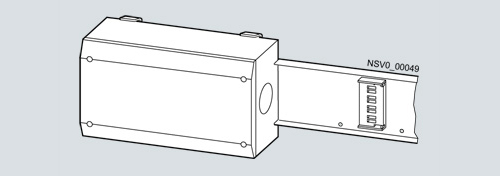

• Концевые блоки подачи питания

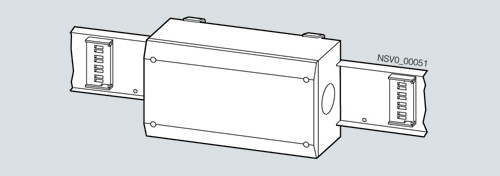

• Центральные блоки подачи питания

Два концевых фланца включены в стандартную поставку с каждым блоком подвода питания.

M32, M40 и M50 сальники подвода кабеля могут быть установлены с четырех сторон. Для 160 А, кабельный сальник M63 может устанавливаться с боку. Используйте пластиковые кабельные сальники (стандартно в поставку не включены).

Отводные блоки с литой пластиковой оболочкой

Общие свойства

• Литая пластиковая оболочка
• Частично съемная крышка для защиты компонентов
• Токосъемные покрытые серебром контакты в форме подковы
• Надежная защита от неправильной установки
• Подвод кабеля только с одной стороны (используйте пластиковые кабельные сальники, стандартно они в поставку не включены).
• Отводной блок должен быть снят с прямой секции, только после этого он может быть открыт и в него может быть заведен кабель.

Отводные блоки с установленными компонентами

• Один размер для 1 цилиндрического предохранителя (10 mm × 38 mm), легко изменяется чередование фаз L1, L2 или L3
• Один размер для 3 цилиндрических предохранителей (10 mm × 38 mm)
• Один размер с 3 MW (1 ширина модуля MW = 18 mm)

Различные версии с держателями предохранителей, модульными автоматическими выключателями, розетками Schuko и CEE до 32 A.

Отводные блоки для установки компонентов по выбору

• Один размер с 3MW (1 ширина модуля MW = 18 mm); можем управлять снаружи корпуса через встроенную крышку.
• Установка компонентов (например модульных автоматических выключателей) до 32 А согласно DIN 43871

Отводные блоки с алюминиевой оболочкой

Общие свойства

• Оболочка выполнена из анодированного алюминия и изоляционного материала с двух концов.
• Встроенная DIN-рейка для установки компонентов.
• Токосъемные покрытые серебром в форме подковы контакты
• Отводной блок может быть установлен или снят с отводной точки подключения когда крышка точки подключения открыта (контакты разомкнуты).
• Надежная защита от неправильной установки
• Подвод кабеля возможен с трех сторон (используйте пластиковые кабельные сальники, стандартно они в поставку не включены).
• Могут быть скомбинированы с дополнительными аппаратными блоками для реализации дополнительных функций.

Отводные блоки с установленными приборами

• Два размера с 4 и 8 MW (1 ширина модуля MW = 18 mm)
• Различные версии с держателями предохранителей, модульными автоматическими выключателями, розетками Schuko и CEE до 63 A.
• Версии с модульными автоматическими выключателями имеют компонент установки приборов.

Отводные блоки для установки приборов по выбору

• Два размера с 4 и 8 MW (1 ширина модуля MW = 18 mm)
• С или без компонентов установки приборов для внешнего управления (два размера 4 и 8 MW)
• Установка приборов (например модульных автоматических выключателей) до 63 A согласно DIN 43871.

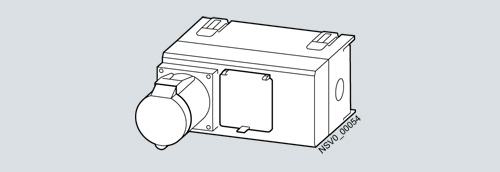

Дополнительные аппаратные блоки

Общие функции

• Оболочка выполнена из анодированного алюминия и изоляционного материала с двух концов.
• Подвод кабеля возможен с четырех сторон (используйте пластиковые кабельные сальники, стандартно они в поставку не включены).
• Могут быть скомбинированы с отводными блоками и блоками подачи питания
• Встроенная DIN-рейка для установки приборов
• Два размера 4 и 8 MW (1 ширина модуля MW = 18 mm)
• С или без розеток Schuko или CEE
• С или без установки компонентов, установки приборов для внешнего управления (два размера 4 и 8 MW)
• Установка приборов (например держателей предохранителей) до 35 A согласно DIN 43871.

Основные технические данные

Сечение кабеля

f = многожильный с концевым наконечником, s = цельный, st = многожильный
