Введение

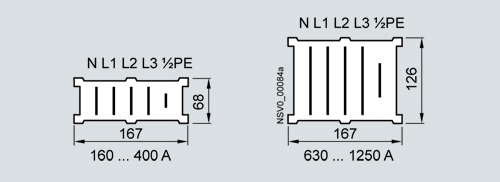

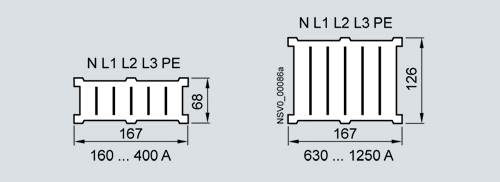

Прямые секции

Передача энергии по медным и алюминиевым шинам покрытым оловом и никелем.

Низкое полное сопротивление и большая площадь сечения ограничивают тепловые потери.

Как результат, низкие потери передачи энергии и падения напряжения.

Оболочки

Оболочка состоит из окрашенной, листовой, оцинкованной стали. Цвет: светло серый RAL 7035.

Стандартная степень защиты IP52. Повышение до IP54 с помощью дополнительных принадлежностей.

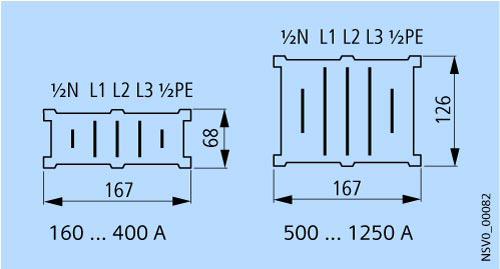

BD2A-1, BD2C-1 прямые секции

BD2A-2, BD2C-2 прямые секции

BD2A-3, BD2C-3 прямые секции, BD2A-…, BD2C-… соединительные элементы и блоки подачи питания

Отводные точки подключения

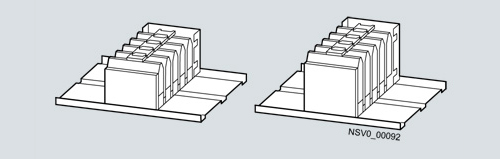

Слева: Точка подключения для BD2.-160 по BD2.-400
Справа: Точка подключения для BD2.-500 по BD2.-1250

Опора шин и отводная точка подключения из секции.

Замыкающийся с опережением и размыкающийся с запаздыванием РЕ контакт на отводном блоке обеспечивает принудительное открытие или закрытие отводной точки подключения.

По запросу на заводе на отводную точку и отводной блок может быть установлена кодировка. Возможно опломбировать.

BD2-AK1… и BD2-AK4… отводные блоки подключаемые ко всем системам,
BD2-AK5… отводные блоки только для систем от 500 A.

Соединение

Прямые секции соединяются быстро и надежно через фиксирующий терминал.

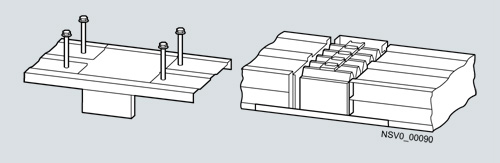

Слева: Фланцевая крышка
Справа: Клемный терминал

Фиксирующий терминал

Свойства:

• Равномерное крепежное давление гарантирует надежное крепление для всех пяти шин. Быстрый монтаж до 400 А с фиксирующим терминалом, от 500 А до 1250 А с болтовым терминалом.
• Встроенная компенсация расширения поглощает тепловое расширения шин.
• Терминал может быть подтянут с помощью стандартных инструментов.
• Два типоразмера доступны для всей системы.
• Фиксирующий терминал поставляется как интегрированная часть прямых секций.

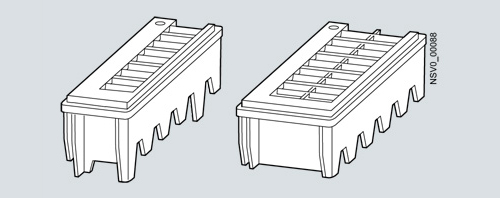

Слева: BD2-400-SK для 160 по 400 A
Справа: BD2-1250-SK для 500 по 1250 A

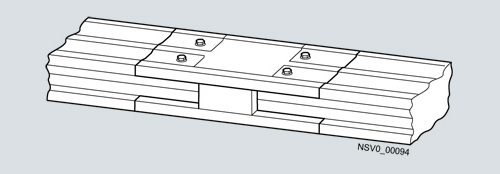

Четыре болта обеспечивают механическое соединение между оболочкой и терминальной сборкой.

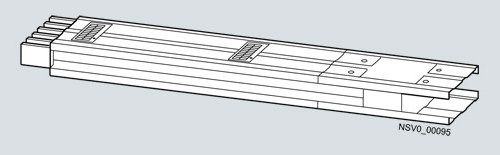

Прямые секции

Оборудование

Прямые секции доступны в следующем исполнении:

• без отводных точек подключения
• с отводными точками подключения с двух сторон с шагом 0.5 m, смещенные на 0.25 m (BD2.-2, BD2.-3) и с шагом 1 m, смещенные на 0.5 m (BD2.-1).

Один фиксирующий терминал включен в стандартную поставку.

Могут быть установлены противопожарные вставки (смотрите «Проектирование — Противопожарные вставки»).

Доступны секции следующей длины:

• 3.25 m
• 2.25 m
• 1.25 m
• Опциональной длины

Количество отводных точек подключения

На опциональных длинах, может быть невозможно установить отводные блоки во все отводные точки подключения.

Соединительная и переходная секция

Оборудование

Гибкие медные шины для гибких соединительных секций.

L секция с предварительно выбираемыми углами доступны в исполнении с фиксированным углом 90° или в значения диапазона от 85° до 175° с шагом 5 °.

Все L и Z секции доступны с

• стандартная длинна колена 0.36 m
• одно или два колена переменной длины от 0.36 m до 1.25 m.

Соединительные и переходные секции поставляются с одним фиксирующим терминалом.

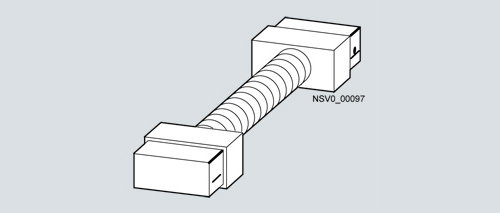

Гибкие соединительные элементы

BD2-…-R

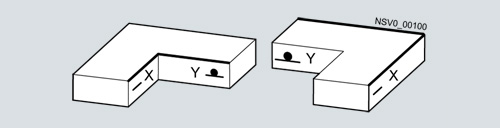

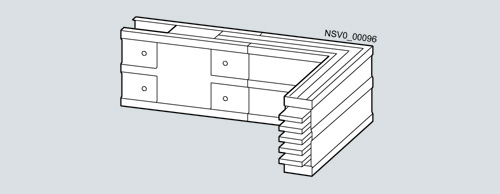

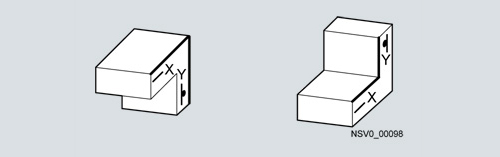

L секции

Слева: BD2.-…-LH, BD2.-…-LH-X*, BD2.-…-LH-Y*, BD2.-…-LH-X*/Y*
Справа: BD2.-…-LV, BD2.-…-LV-X*, BD2.-…-LV-Y*, BD2.-…-LV-X*/Y*

Слева: BD2.-…-LR, BD2.-…-LR-X*, BD2.-…-LR-Y*, BD2.-…-LR-X*/Y*
Справа: BD2.-…-LL, BD2.-…-LL-X*, BD2.-…-LL-Y*, BD2.-…-LL-X*/Y*

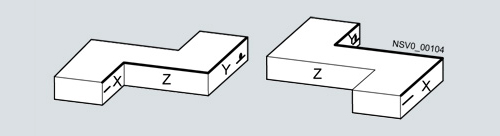

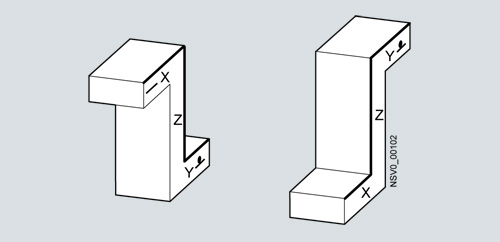

Z секции

Слева: BD2.-…-ZH-Z*, BD2.-…-ZH-X*/Y*/Z*
Справа: BD2.-…-ZV-Z*, BD2.-…-ZV-X*/Y*/Z*

Слева: BD2.-…-ZR-Z*, BD2.-…-ZR-X*/Y*/Z*
Справа: BD2.-…-ZL-Z*, BD2.-…-ZL-X*/Y*/Z*

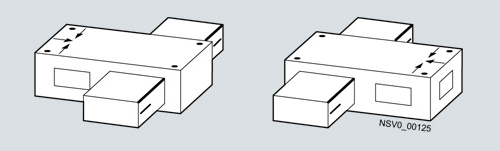

T секции

Слева: BD2.-…-TH
Справа: BD2.-…-TV

Слева: BD2.-…-TR
Справа: BD2.-…-TL

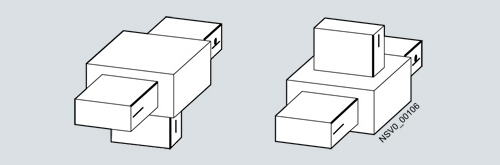

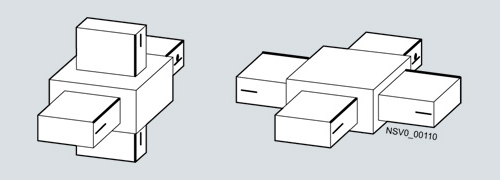

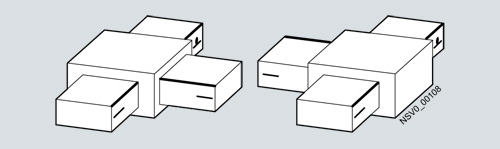

K секции (крестообразные)

Слева: BD2.-…-KVH
Справа: BD2.-…-KRL

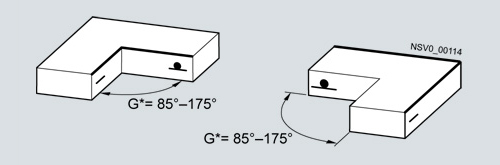

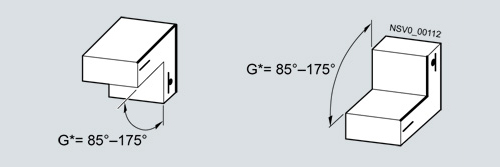

L секции с переменным углом от 85° до 175°

Слева: BD2.-…-LH-G*, BD2.-…-LH-X*-G*, BD2.-…-LH-Y*-G*, BD2.-…-LH-X*/Y*-G*
Справа: BD2.-…-LV-G*, BD2.-…-LV-X*-G*, BD2.-…-LV-Y*-G*, BD2.-…-LV-X*/Y*-G*

Слева: BD2.-…-LR-G*, BD2.-…-LR-X*-G*, BD2.-…-LR-Y*-G*, BD2.-…-LR-X*/Y*-G*
Справа: BD2.-…-LL-G*, BD2.-…-LL-X*-G*, BD2.-…-LL-Y*-G*, BD2.-…-LL-X*/Y*-G*

Противопожарная вставка

При прохождении системы шинопровода через стену или потолок, необходимо устанавливать противопожарную вставку. В зависимости от требований заказчика, Siemens предлагает противопожарные вставки класса огнестойкости S90 и S120.

Секции стандартных, опциональных длин а так же переходные секции поставляются с защитным оборудованием выбранном в заказной информации (смотрите «Проектирование –Противопожарная вставка»).

Устанавливаемое на заводе оборудование:

• Внутренняя противопожарная вставка
• Внешняя противопожарная вставка, если требуется
• Документация (сертификаты соответствия, маркировка точки прохождения через стену, определение согласований).

Минеральный строительный раствор или «ZZ герметик противопожарной вставки TS90» (смотрите «Проектирование – Противопожарная вставка») уплотнение между элементом шинопровода и стационарной структурой должно быть выполнено заказчиком.

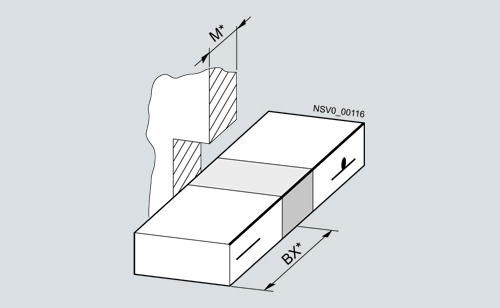

Противопожарная вставка для прямых и соединительных секций

Проектирование – Противопожарная вставка

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Блоки подачи питания

Для запитывания линии BD2, доступны различные виды блоков подачи питания.

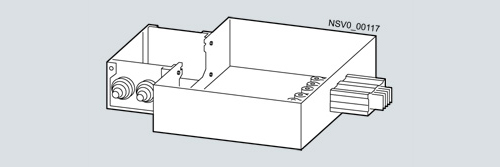

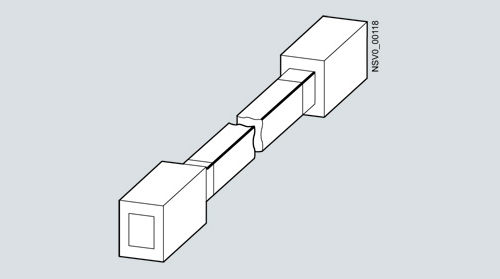

Пример: концевой блок подвода питания с блоком подвода кабеля

Свойства:

• Подвод кабеля с лицевой стороны.
• Пластина ввода кабеля (алюминий) для одножильного кабеля, доступен ввод если требуется.
• Кабель подключается с помощью болтов. Болты включены в поставку.
• Установленную на заводе перемычку между PE и N можно убрать для подключения пятипроводного кабеля.
• Блоки подвода питания поставляются без фиксирующего терминала.

При запитывании с двух сторон, дополнительно требуется фиксирующий терминал.

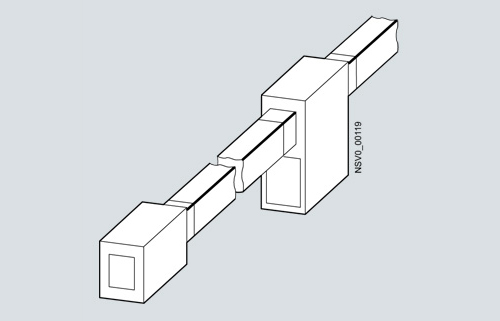

Двусторонний BD2.-…-EE концевой блок подачи питания

Если концевой блок подачи питания используется в дополнении к центральному блоку подачи питания, фиксирующий терминал необходим для каждого концевого блока подачи питания.

BD2.-…-EE концевой блок подачи питания и BD2.-…-ME центральный блок подачи питания

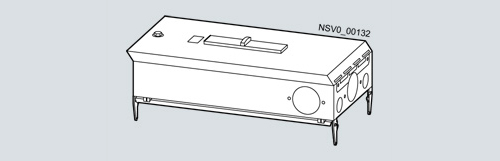

Концевые блоки подачи питания

Подвод кабеля с лицевой стороны. Для подвода кабеля сбоку должно быть расширено пространство за счет использования +BD2-…-KR.

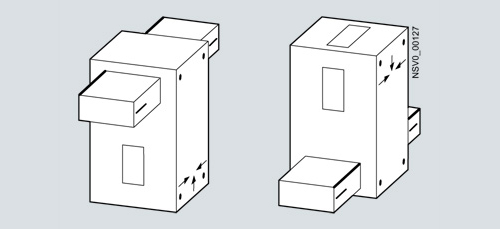

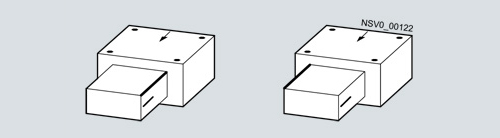

Слева: BD2.-…-EE
Справа: BD2.-…-KR

Чередование фаз может быть изменено поворотом сборки шин.

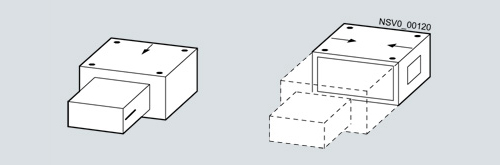

Блок подачи питания распределительного щита

Для подключения BD2 к распределительному щиту

BD2.-…-VE

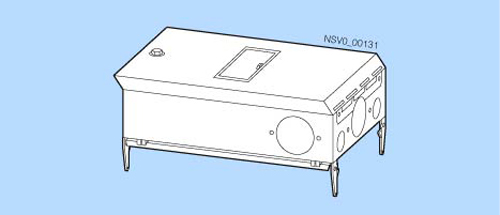

Центральные блоки подачи питания

Подвод кабеля возможен с трех сторон. Чередование фаз может быть изменено поворотом сборки шин.

BD2.-…-ME

Отводные блоки

Отводные блоки доступны в широком ассортименте под различные задачи.

Литые пластиковые отводные блоки до 25 A с предохранителями, модульными автоматически ми выключателями и розетками

Свойства:

• Изолированная оболочка, светло-серый цвет, подобный RAL 7035
• Прозрачная крышка для защиты приборов
• В момент установки и деинсталляции отводных блоков, обеспечивается коммутационная способность AC-22B до 400 V.
• Антиповоротные свойства предотвращают некорректную установку
• Токосъемные покрытые серебром контакты в форме подковы
• Подвод кабеля возможен с трех сторон
• Отводной блок должен быть деинсталлирован до того как будет открыт и к нему будет подключен кабель.
• Встроенные кабельные уплотнения
• Подводящие кабели могут быть также подключены по отдельности

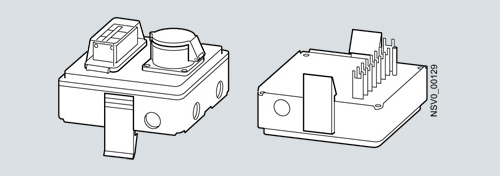

BD2-AK1/CEE165A163

Оболочка из листовой стали BD2-AK02 (AK03) отводные блоки с встроенным в крышку выключателем-разъединителем

Свойства:

• Оцинкованная из листовой стали оболочка, окрашенная в светло-серый цвет, RAL 7035.
• Отводные блоки могут быть установлены и деинсталлированны и при их открытой или закрытой крышке.
• Антиповоротные свойства предотвращают некорректную установку.
• Подвод кабеля возможен с трех сторон, используйте пластиковые кабельные сальники (стандартно в поставку не включены).
• Токосъемные покрытые серебром контакты в форме подковы.
• Если используется PE проводник, как PEN проводник, то примите во внимание PE проводник BD2-AK03 отводного блока имеет только половинчатое сечение и может не выдержать полной токовой нагрузки.
• Подводящие кабели могут быть также подключены по отдельности.

Компонент установки приборов

Для установки приборов (таких как модульные автоматические выключатели) согласно DIN 43871, с 8 MW. Каждый MW соответствует ширине 18 mm. Дверцы на шарнирах позволяют осуществлять управление аппаратами не открывая основной крышки.

BD2-AK02… отводные блоки до 63 A с предохранителями, модульными автоматическими выключателями

Свойства:

• Модульные автоматические выключатели опционально могут управляться снаружи (компонент установки приборов с 8 MW; 1 MW = 18 mm).

BD2-AK02M2/A323

BD2-AK03… отводные блоки до 125 A с автоматическими выключателями, выключателями-разъединителями с предохранителями, держателями предохранителей, модульными автоматическими выключателями и выключателями с предохранителями

Свойства:

• В исполнении с выключателем с предохранителями, выключателем-разъединителем с предохранителями или автоматическим выключателем крышка блокируется когда с коммутационным прибором и поэтому может быть открыта только когда прибор находится в выключенном положении (Off).
• Клемные болты для подключения кабеля.
• Модульные автоматические выключатели возможно управлять снаружи (компонент установки приборов с 8 MW; 1 MW = 18 mm).

BD2-AK03X/L…

63 A и 125 A отводные блоки комплектуемые по спецификации заказчика

Свойства:

• Приборы устанавливаются согласно спецификации заказчика исходя из требований низковольтных распределительных и управляющих сборок прошедших типовое испытание (TTA). Проектирование, калькуляция и поставка осуществляется через коммерческие подразделения Siemens.
• Приборы монтируются на перфорированную монтажную плату, монтажную рейку, DIN-рейку согласно EN 60715.

BD2-AK03…

Оболочка из листовой стали BD2-AK2 (AK3, AK4, AK5) отводные блоки с встроенным в крышку выключателем-разъединителем

Свойства:

• Оцинкованная из стального листа оболочка, окрашенная в светло-серый цвет, RAL 7035.
• Отводные блоки могут установлены деинсталлированы только когда крышка открыта.
• Антиповоротные свойства предотвращают некорректную установку.
• Подвод кабеля возможен с трех сторон, используйте пластиковые сальники (стандартно в поставку не включены).
• Токосъемные покрытые серебром контакты в форме подковы.
• Если используется PE проводник как PEN проводник, то примите во внимание PE проводник BD2-AK3…, BD2-AK4… и BD2-AK5… отводных блоков имеют половинчатое сечение и могут не выдержать полной токовой нагрузки.
• Подводящие кабели могут быть также подключены по отдельности.

Компонент установки приборов

Для установки приборов (таких как модульные автоматические выключатели) согласно DIN 43871, с 8 MW. Каждый MW соответствует ширине 18 mm. Дверцы на шарнирах позволяют осуществлять управление аппаратами не открывая основной крышки.

BD2-AK2… отводные блоки до 40 A с автоматическими выключателями PKZ2

Свойства:

• Установлены автоматические выключатели PKZ2 или пусковые сборки PKZ2 с доступными аксессуарами.
• Оборудование устанавливается по запросу клиента (пожалуйста делайте запрос).
• Дверца блокируется (в версии без дистанционного управления).
• Выключатель-разъединитель встроен в крышку, коммутационная способность AC-22B до 400 V, гарантирует отсутствие напряжения на аппаратах при открытой крышке.

BD2-AK2…

Литые пластиковые BD2-AK2… отводные блоки до 63 A с предохранителями, модульными автоматическими выключателями и розетками

Свойства:

• Выключатель-разъединитель встроен в крышку, коммутационная способность AC-22B до 400 V, гарантирует отсутствие напряжения при открытой крышке.
• Модульные автоматические выключатели могут управляться при закрытой крышке (компонент установки приборов 8 MW; 1 MW = 18 mm).

BD2-AK2X/CEE325S33

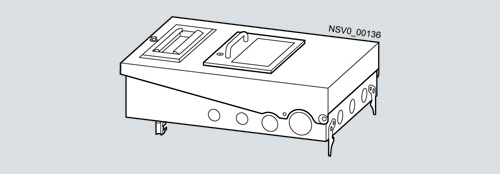

BD2-AK3… отводные блоки до 125 A с автоматическими выключателями, выключателями-разъединителями с предохранителями и держателями предохранителей

Свойства:

• В исполнении с выключателем-разъединителем с предохранителями или автоматическими выключателями, крышка блокируется с аппаратом и поэтому может быть открыта только когда аппарат выключен (Off).
• В исполнении с держателями предохранителей изолятор встроен в крышку не разрывает нагрузку. Он только снимает напряжение с предохранителей когда крышка открыта.
• Клемные болты для подключения кабеля.

BD2-AK3X/GSTZ00

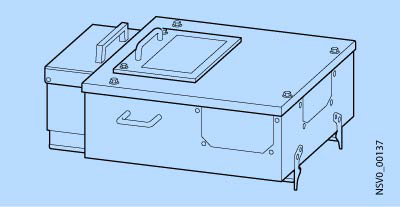

BD2-AK4… отводные блоки до 250 A и BD2-AK5… для 400 A с выключателями-разъединителями с предохранителями и держателями предохранителей

Свойства:

• Типы BD2‑AK5… отводных блоков на токи более 250 A могут быть установлены на прямые секции от 500 A до 1250 A.
• Отводные блоки секционированы согласно назначению.
• Оболочка для защитных аппаратов.
• Оболочка для токосъемников.
• Надежное предотвращение некорректной установки и деинсталляции.
• Токосъемные покрытые серебром контакты в форме подковы.
• Отсутствие напряжения гарантировано изоляцией токосъемников от отводной точки. Это может быть сделано только со снятой крышкой.
• В исполнении с выключателем-разъединителем с предохранителями, крышка блокируется с рубильником гарантируя отсутствие нагрузки и напряжения при открытой крышке.
• В исполнении с держателями предохранителей нагрузка должна быть отключена до того как будет открыта крышка.
• Клемы для одножильного и многожильного кабеля.

BD2-AK41/GSTZ1, BD2-AK51/GSTZ2

63 A и 125 A отводные блоки конфигурируемые по спецификации заказчика

Свойства:

• Выключатель-разъединитель встроен в крышку. Коммутационная способность при 63 A AC-22B до 400 V или при 125 A AC-21B, гарантия того что когда крышка открыта приборы не запитаны.
• Установка аппаратов по спецификации заказчика в соответствии с требованиями к низковольтным распределительным и управляющим сборкам прошедшим типовое испытание (TTA). Проектирование, калькуляция и поставка через коммерческие подразделения Siemens.
• Аппараты устанавливаются на предварительно перфорированную монтажную плату, модульную DIN-рейку согласно EN 60715.

BD2-AK2…

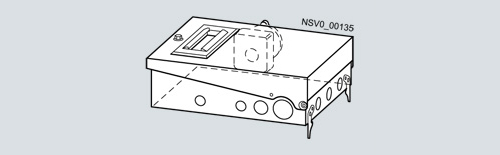

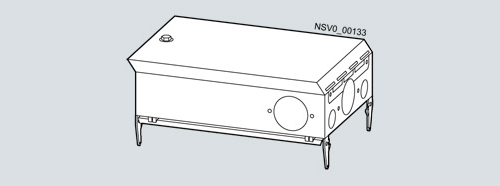

Дополнительные аппаратные блоки

Свойства:

Оболочка из гарячеоцинкованной листовой стали.

Кабель может быть подведен с четырех сторон, используйте пластиковые кабельные сальники (стандартно в поставку не включены).

Могут быть скомбинированы с отводными блоками (BD2-AK02, AK2, AK03, AK3)

Для установки компонентов встроена DIN-рейка.

Один типоразмер на 8 MW (1 ширина модуля MW = 18 mm)

С или без элемента установки компонентов для внешнего управления
(один типоразмер 8 MW)

Согласно DIN 43871 возможна установка автоматических выключателей до 63 А.

BD2-GK

Шинные оболочки и элементы изменения направления опциональной длины нельзя заказать в системе A&D Mall.

Обратитесь в региональное представительство Siemens для получения дальнейшей информации.
